Construir una pantalla de LED de bajo costo, desplazamiento para su microprocesador de Arduino. (3 / 6 paso)

Paso 3: Montaje comenzar

Aunque es posible (y tentador) para utilizar LEDs de diferentes colores, es aconsejable te quedas con las tensiones similares: verdes, rojos y ámbar están en el rango de 2v, mientras que azules, púrpura y blancos son de 3v o más. Esto evita el problema de brillos sumamente diferentes.

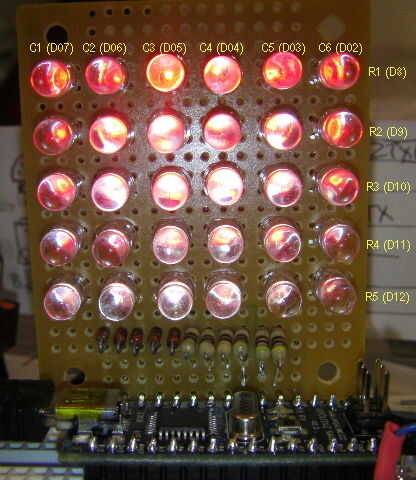

Comience con una (5cm x 7.5 cm) de 2 "x 3" pieza de perforado de circuitos (perfboard) y arreglar los LEDs como se muestra. Alinee las puntas más corto (-) hacia la parte superior de la Junta, que había marcado con una flecha.

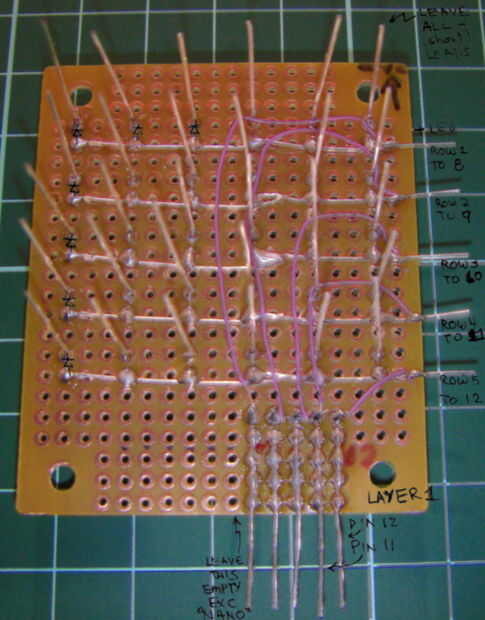

Asegurándose que el LED esté plano contra la superficie de la Junta, soldar el plomo negativo solamente. Hacerlo para todos 30 LEDs.

Pliegue ahora el más (+) plomo de cada LED sobre su vecino y soldarlos juntos. Usted debe tener el + plomos de 6 LEDs conectan de esta manera, todos apuntando a la derecha.
