Paso 5: Añadir la 2 º capa + resistencias de columna
Otra vez, coincidir los conectores de pines del microprocesador con su matriz. Algunas placas del microordenador tienen un espacio adicional entre los pines 7 y 8 y debe permitir para.

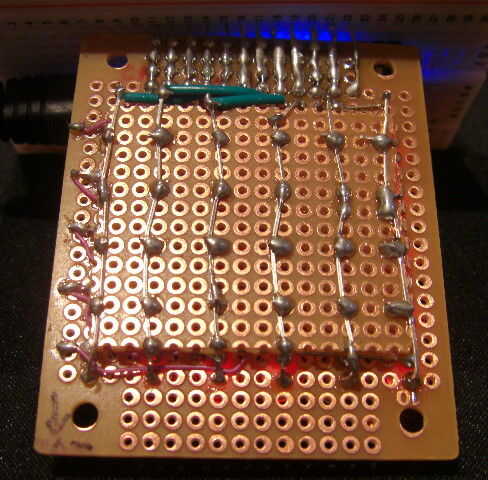

Únete a todo lo negativo (cátodo) conduce de los LEDs verticalmente como se muestra a continuación. Instalar las 6 resistencias para coincidir con el pin 2 (final) del microprocesador con columna 6. Las otras conexiones son el pin 3, col 5; col de pin 4 4; col de pin 5 3; col 2 de PIN 6 y pin 7 col 1.
Después de verificar todas sus conexiones y cortado los extremos, el LMP es completa!
Una prueba rápida es conectar una fuente de 3 a 6 voltios (como 3 o 4 baterías AA) y tocar el + a una fila (pines 8-12) y - a una columna (pines 2-7), uno y sólo uno LED deberá encenderse.
Una palabra sobre la elección de la resistencia. El valor (390 ohmios) seleccionado es de 8mA ir a través de los LEDs. Esto puede parecer poco, pero la eficacia del programa conducción hacen innecesario utilizar una energía más alta. Si absolutamente es necesario, la resistencia puede ser tan baja como 220 ohmios.
Ahora, si todo está OK, enchufe en la LMP, asegurándose de que (otra vez) que pasadores a partido de 2-12 para arriba con las tomas en el Arduino. Luego puedes pegar el siguiente programa en y ver sus esfuerzos iluminan!
Continua en parte 2
