Construir una placa de prototipado AVR Xmega!

El chip AVR ATXmega es una nueva oferta en línea AVR de Atmel.  El Xmega es considerado como un híbrido de 8/16-bit MCU, que significa que puede usar el entorno de desarrollo normal al programa Xmegas (en comparación con la línea de brazo AVR32 y de Atmel).  Porque el Xmega utiliza una interfaz de programación diferentes, se requiere un programador que puede hablar PDI, como el AVRISP mk II o un clon AVRISP mkII como el uno encontró en el paquete LUFA.  Sin embargo, proporciona un asombroso conjunto de periféricos de dispositivo que puede definitivamente hasta la salida de su próximo proyecto.  Por ejemplo, apoya en hardware dos mecanismos para la CPU de las transferencias de datos y la interrupción de procesamiento para descarga el MCU y déjelo a hacer otras cosas, mejorar considerablemente el rendimiento de la desviación:

• Directa de controlador de acceso a memoria (DMA) capaz de transferir datos entre la memoria y los periféricos (es decir entre el USB y USART) con mínima intervención MCU
• Un sistema de eventos permite periféricos activar acciones en otros periféricos (interrupciones piensas) sin la necesidad de la MCU para involucrarse directamente.  Perifericos soportados incluyen ADC, DAC, DMA y todos los puertos.

Otros periféricos y módulos de interés particular incluyen:

• AWex - avanzada extensión de forma de onda para la generación de forma de onda muy precisa
• Alta resolución - alta resolución extensión AWeX y temporizadores.
• Módulo de comunicaciones IR
• Motores de cifrado AES y DES
• Interfaz de Bus externa vía rápida de memoria externa
• Un convertidor de analógico a Digital y convertidores de Digital a analógico

Tiene, por supuesto, los otros periféricos estándar que ha llegado a esperar de un AVR como TWI, SPI, USART, RTC, interrupciones, fuentes de reloj interno con PLL, etc..  Usando el oscilador interno y ningún cristal externo, el Xmega cuenta con velocidades de reloj de sistema de 32MHz.  Uno de los inconvenientes a la línea de Xmega, sin embargo, es la falta de cualquier versión PDIP de las virutas; todos los chips son superficie Monte TQFP/TQFN/BGA que van desde configuraciones de 100 pines 44 pines de alta densidad baja densidad.

No tener una versión PDIP hace más difícil llegar a la línea de Xmega porque prototipo y programa su Xmega se necesita hardware específico que las interfaces para el SMD (montaje superficial) fichas.  Pero si usted no llegar a la línea de Xmega es perderse en tantas buena periféricos y diversión, ¿qué es un chico que la codificación?

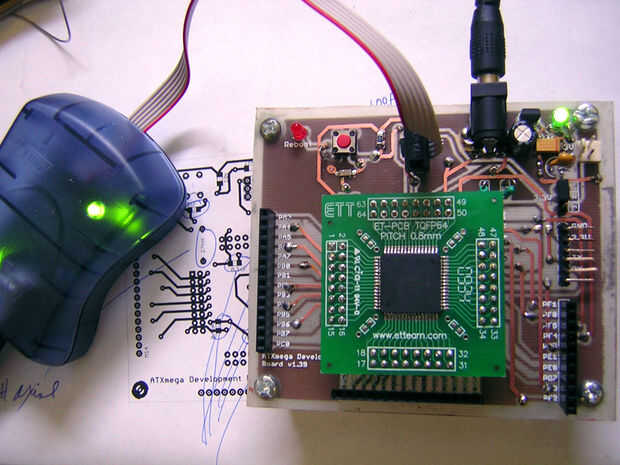

Este instructivo le guiará a través de hacer un completo trabajo de Junta de programación y desarrollo de AVR Xmega.  Esta tabla le permitirá conectar chips de Xmega, programarlos, luego ponerlos en su dispositivo en el campo (o en tu casa!).
