Construir una placa de prototipado AVR Xmega! (4 / 7 paso)

Paso 3: Construir la tabla de

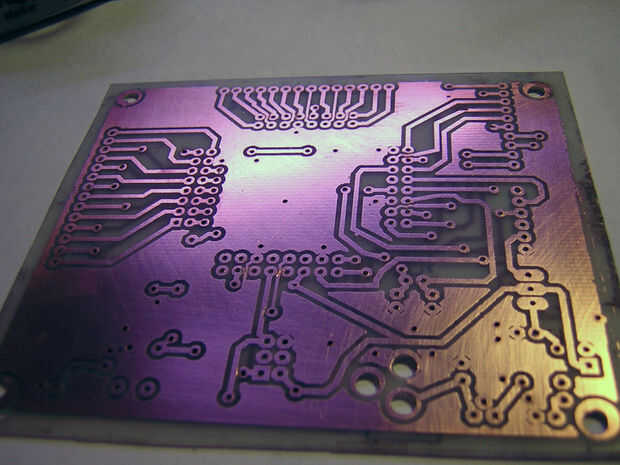

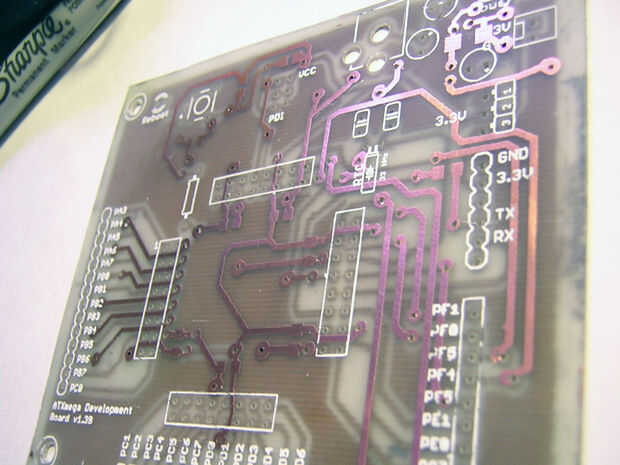

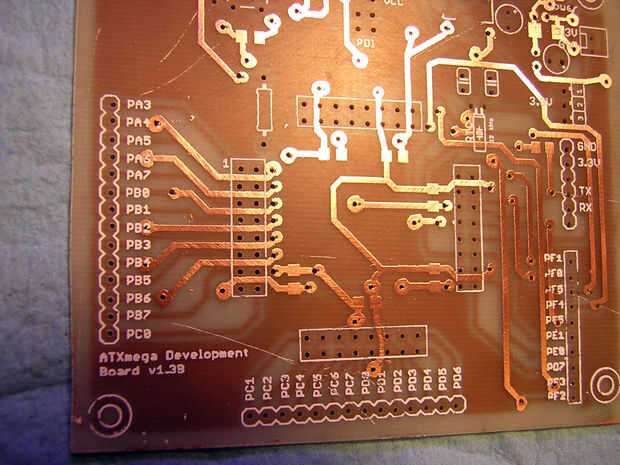

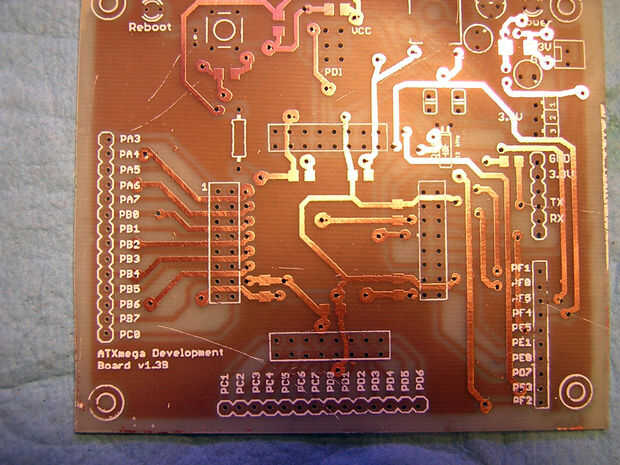

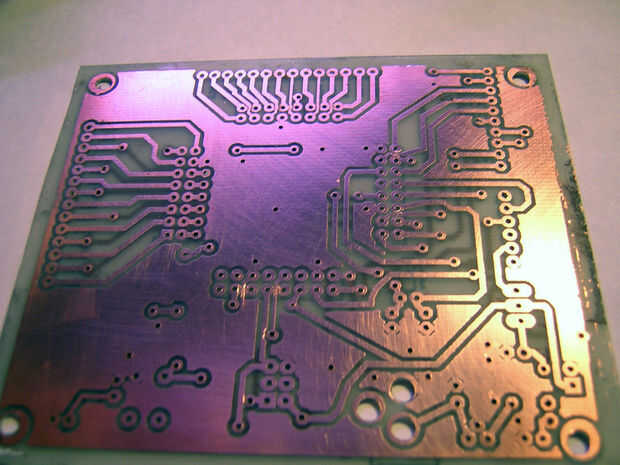

Su misión, debe usted decidió aceptarla, es imprimir en papel de transferencia de toner (con o sin sus modificaciones), traslado a su placa de cobre revestida, etch y taladro--o seguir cualquier protocolo de grabado establecida utilizas.  Aunque yo he grabado con éxito 0,12 rastros, te darás cuenta que amplió las huellas y almohadillas para fácil casero grabado. Cuando haya terminado la Junta debería verse algo así como las imágenes de abajo.

En este momento (o antes de serigrafía), lana de acero y me buff ambos lados usando guantes de nitrilo para dar el cobre un super brillo y quitar cualquier oxidación edificada o aceite de las huellas dactilares.

Prender sus vias primero (ya grabado casero no por-agujero placa, lo encontré más eficaz para soldar un cable desde la parte superior a capas inferiores.  A continuación coloque su SMD componentes, si tienes alguna, seguido por resistencias, condensadores, interruptores.  Por último, coloque sus componentes del taller, como los encabezados y el conector de alimentación.  Antes de que la energía, coloque soportes en las esquinas.

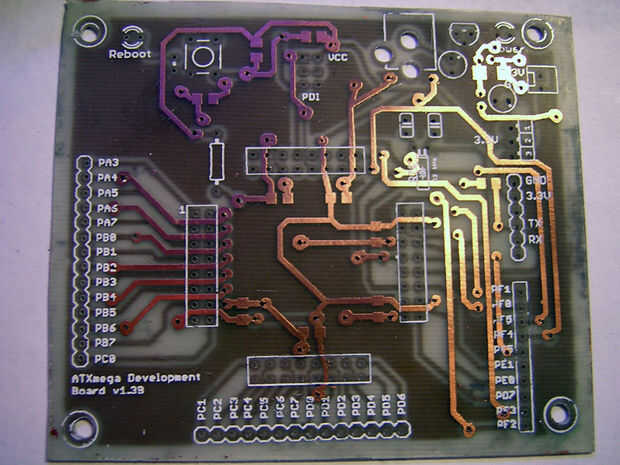

La placa final podría ser como la de abajo.
