Paso 4: Portador de la Junta

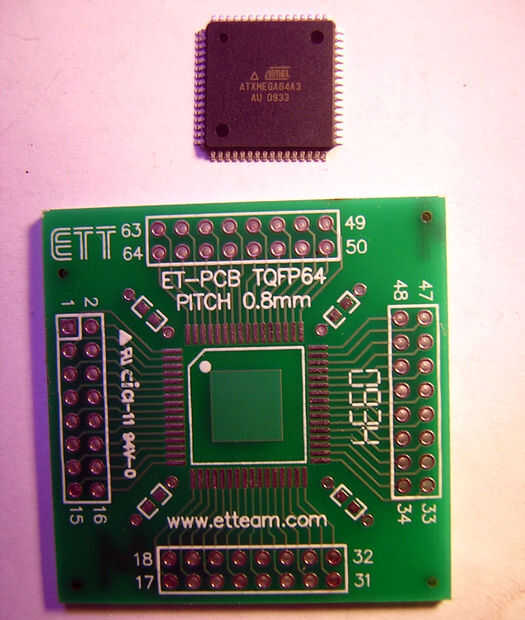

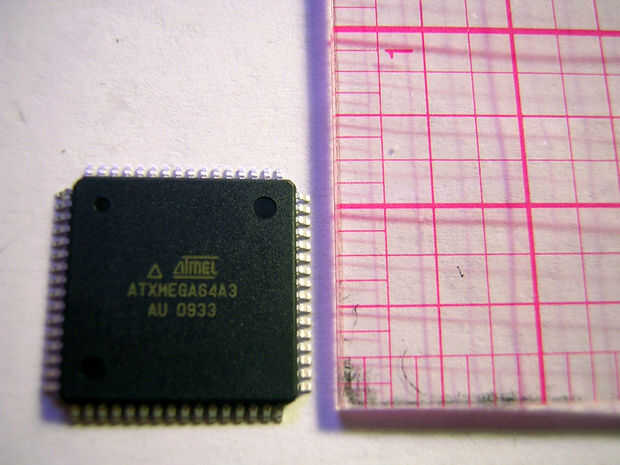

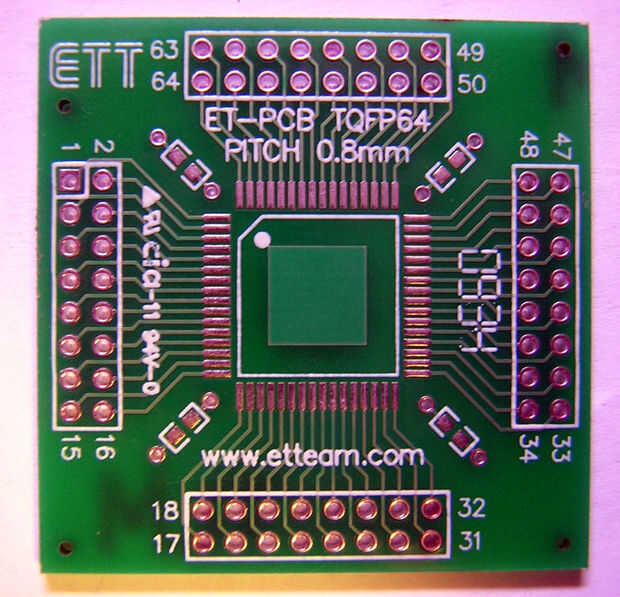

Porque la línea de Xmega sólo está disponible en paquetes SMD, debe haber alguna manera para conseguir el objetivo MCU sobre el tablero de programación pero aún ser capaz de quitarlo y ponerlo en un dispositivo de producción.  Es una característica del diseño importante que la Junta de programación no sea un dispositivo de programación paso a paso para un soldado SMD chip.  Para lograr esto, yo uso una placa portadora.  Revisa las imágenes.

Soldar TQFP44/48/64 es sorprendentemente simple.

1. Limpiar apagado al tablero del portador para quitar la suciedad, polvo y huellas dactilares aceite.
2. Poner una ligera capa de flujo de la soldadura sobre los cojines del pin en el tablero de la compañía
3. Coloque el MCU en la orientación correcta en el tablero (donde el pin 1 es de aviso) y manténgalo presionado.  Uso la cabeza de una goma de borrar de un lápiz porque tiene buen agarre pero es suave en el chip.
4. Después de asegurarse de todos los pines están alineados en sus almohadillas correcto, una esquina de la soldadura.
5. La soldadura en su arma y ejecutarlo rápidamente a través de los pernos.  No te preocupes cruzadas.  Asegúrese de que todos los pernos tienen soldadura.
6. Tome la soldadura mecha y mecha a cualquier soldadura exceso en los cuatro lados.
7. Compruebe su trabajo con una lupa o lupa de gran potencia.

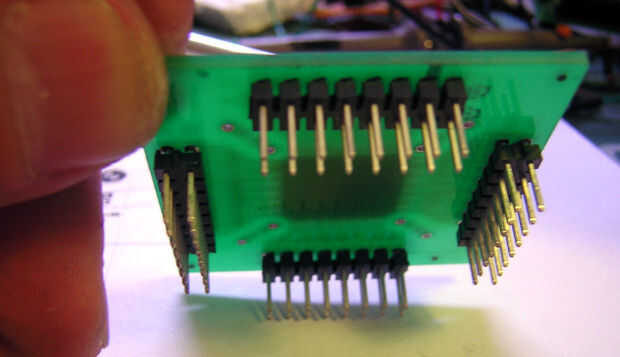

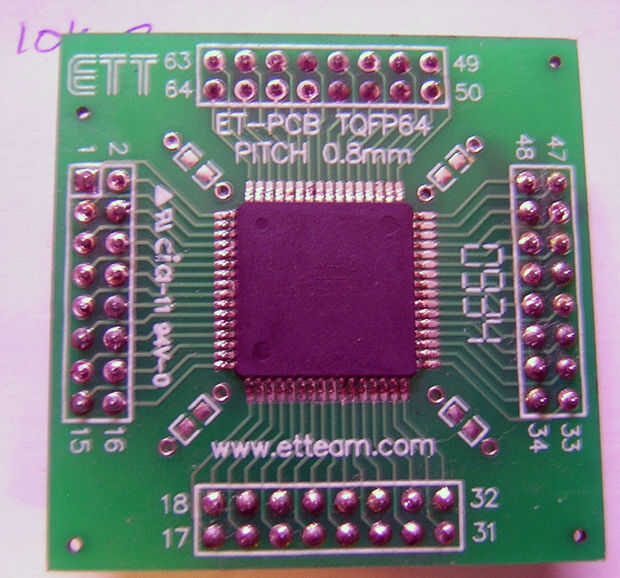

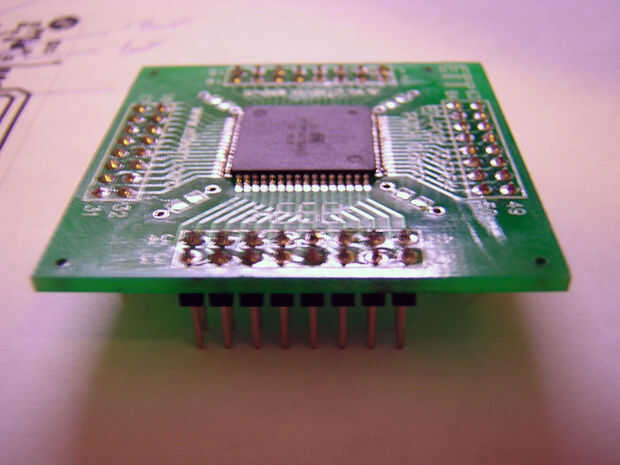

Ahora que tienes tu MCU Xmega soldado en la compañía junta, soldadura en cabeceras masculinos 2 x 8 con las conexiones señalando la parte inferior del transportador.  Ver las fotos a continuación.  Una vez que lo hayas hecho tu tabla portador haya terminado.  Este es el componente que usted puede Agregar y quitar a su tablero de programación y el dispositivo de producción.
