Construir una placa de prototipado AVR Xmega! (6 / 7 paso)

Paso 5: Sujete el portador y PDI

Ahora estará listo para sujetar la placa portadora a las contrapartes femeninas en el tablero.  Lo agradable asiento y firmemente.  Conecte una fuente de alimentación de CC y deberá encenderse la luz.  Pulse el botón reset y el LED rojo debe destellar.

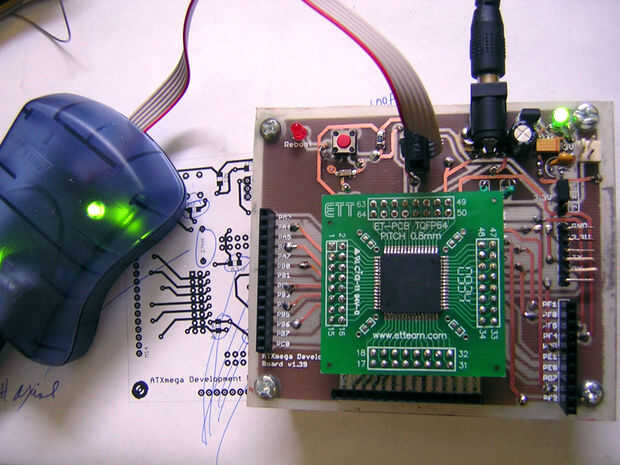

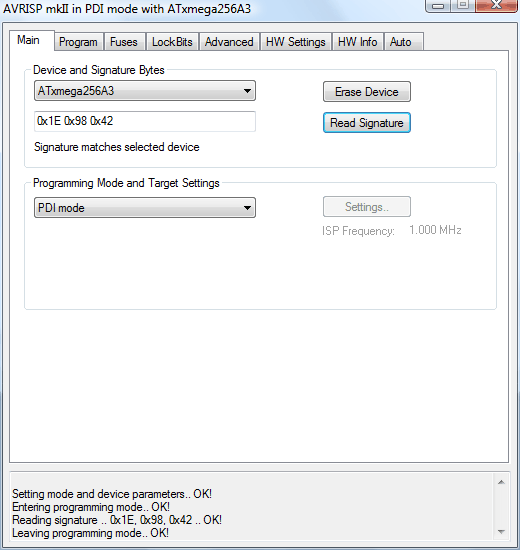

A continuación, conecte el programador PDI a la interfaz de la PDI.  En la siguiente imagen verás el portador en la Junta de programación, así como una foto de la placa conectada al AVR Studio vía un AVRISP mkII donde pregunta el dispositivo para su firma.

El lo único que queda es para programar el chip para hacer lo que usted está usando el Xmega para.  Hay un montón de puertos de enchufe y extender su propio diseño.
