Paso 4: Construcción del brazo rodillo y rodillo:
Paso 6: Antes de continuar con la prensa misma, vamos a construir la placa. La placa aparece aquí es para las camisetas de adulto, así que si usted está interesado en otros tipos de elementos de impresión necesita construir otros rodillos de diferentes tamaños. Este diseño es tal que se puede utilizar la platina hacia los lados para amplia diseños además de utilizar en su posición normal. Si ello no de su interés, no dude en simplificar el diseño.

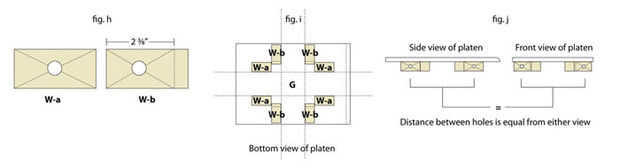

Con el taladro o tornillo de banco y taladro, crear orificios de media pulgada en el centro de la parte más grande de 4 de sus piezas. Para los 4 restantes, marcar una linea 2 3/8" en el extremo y taladrar los agujeros en el nuevo medio (ver fig. h). Luego coloque en el tablero G como se muestra en la figura i. usar un 2 x 4 para ayudar a la madera del espacio para la placa cómodamente en el brazo del rodillo cuando esté listo. También asegúrese de que la distancia entre los agujeros en una sola dirección es la misma distancia exacta que los orificios que va al revés (ver fig. j). Usted definitivamente querrá orificios antes de colocar piezas W o tendrás problemas con división de madera.
Paso 7: ahora que tienes un plato terminado, vamos a usar para determinar dónde perforar los agujeros en el brazo del rodillo (pieza U). Coloque la placa sobre la parte U (debe ajustarse perfectamente). El borde curvado de la placa debe ser 3" desde el extremo del brazo del rodillo. Marque los orificios, retire la placa y taladrar agujeros de media pulgada a través del brazo de platina, asegurándose de que van directamente a través de. También puede hacer un segundo conjunto de agujeros de 2 1/4" más en (a la izquierda si fig. k) para una mayor flexibilidad cuando se imprime.

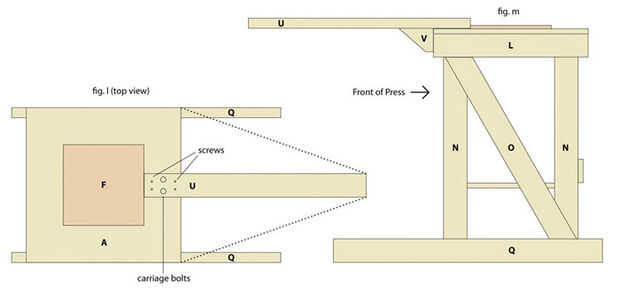

Paso 8: ahora que los agujeros son taladrados en el brazo del rodillo, vamos a fijar a la mesa. Utilizar sus dos pernos con las correspondientes arandelas y tuercas hexagonales para adjuntarlo y añadir cuatro tornillos para mayor estabilidad. Ver fig. l para la colocación. Las líneas punteadas indican cómo medir para asegurar que el brazo del rodillo es recto (antes de la fijación). Instale parte V como se muestra en la fig. m de modo que esté centrado en el medio de parte U. Asegúrese de que los tornillos van en la tabla y la base del brazo.
