Paso 6: Creación de la imprenta rotativa (parte B):

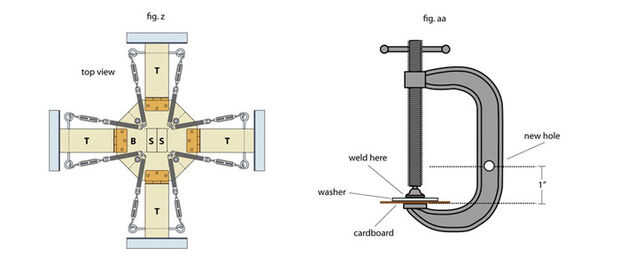

Paso 14: ahora que has asegurado los soportes (H), puede utilizarlos para mantener cada brazo (T) en lugar mientras que hacer el siguiente paso. En cada brazo, trazar una línea 1 5/16 en desde el borde exterior de la parte T (véase la fig. x). Utilizando estos como guías, tornillo en cada uno de sus tornillos de ojo 1/4" retraso en partes T hasta que sólo se peguen hacia fuera aproximadamente 2 1/4 de la Junta Directiva. Siguiente tornillo en su conjunto de cuatro pequeños tornillos ojo en la parte B, a mitad de camino entre los pernos que están ya en la línea punteada y partes S. Ver figura x para la orientación correcta de los tornillos de ojo. Ahora se reúnen todas las muelles y tensores. Usted está ahora va a conectar a un resorte en el extremo cerrado de cada tensor. Para ello, sujetar un par de agarres de tornillo en el extremo de un resorte como se indica en la barra roja en la figura y. A continuación utilice su otro par de mordazas de tornillo de banco y sostenga el extremo mismo de la primavera como se indica en la barra azul. Ahora como llevas los dos pares de mordazas de tornillo de banco juntos ensanchar la abertura. Una vez que la apertura es amplia, quite las abrazaderas de tornillo y enganchar el resorte hasta el final del ojo del tensor. Ahora utilizar un solo par de mordazas de tornillo de banco para apretar las aberturas en el extremo de los resortes de cierre. Hacer esto para todos los 8 conjuntos de muelles y tensores (ver fig. y).

Paso 15: Cada uno de sus combos de torniquete/primavera fije a la parte superior girando el mecanismo. Los ganchos se conecte a los tornillos de ojo grande lag en los extremos de los brazos, y los extremos sueltos de los resortes se conecte a los tornillos de ojo lag sobresale la parte octogonal B (dos muelles por tirafondo). usted necesitará utilizar las abrazaderas de tornillo para sujetar los resortes como antes. Bien ajustar la tensión de los tensores más tarde. Usted puede bajar cada brazo forma que toque la mesa para mantener fuera del camino mientras trabajas. Ahora tome cada uno de sus abrazaderas de tipo C y perfore un agujero el principal brazo 1 hasta de la el punto mostrado en la figura. Gah Este agujero debe ser un poco más pequeña que una de sus cabezas de los tornillos. Después de que lo hayas hecho a los ocho, soldar sus arandelas 1 o 1 1/4 de diámetro para la parte móvil de la pinza como se muestra. Pegamento de soldadura funciona muy bien. Poner la cartulina entre la lavadora y la parte adyacente de la abrazadera para evitar que la vinculación. El propósito de estas arandelas es crear una mayor superficie en la abrazadera para evitar abollar sus marcos.

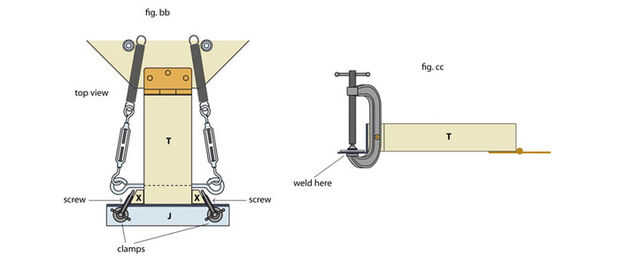

Paso 16: (Nota importante: fig. BB muestra cómo colocar abrazaderas de 2,5 en la prensa con piezas alteradas X. Puede utilizar 2 abrazaderas apenas tan con eficacia creando piezas X como se muestra en la sección de materiales (1 1/4 x 1), y luego colocando sus abrazaderas perpendiculares a las piezas J en vez de en un ángulo.) Una vez que se seca el pegamento de soldadura y con higos. BB y cc como su guía, atornille sus alterado las abrazaderas en C a través de partes X parte T. (querrá tener piezas X pegado y afianzado con abrazadera para hacerlo más fácil). Las arandelas que soldados a las abrazaderas tipo C necesitan para el lado de la parte vertical del soporte J. La parte inferior de las abrazaderas tipo C deberá estar soldada (pegado) por debajo de soportes J como se muestra en la fig CC. Apriete las abrazaderas todo el camino mientras trabajo y mientras que pega para ayudar a mantener en su lugar. No sólo tus las abrazaderas en C sostenga sus pantallas firmemente en su lugar, pero también actúan como un lugar para descansar tus toallitas húmedas cuando las pantallas están en una posición vertical.

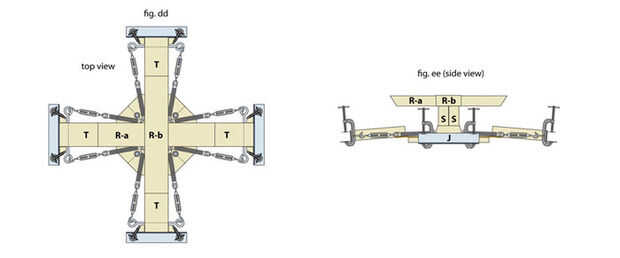

Paso 17: Parte I-a tiene una muesca en la parte superior, la parte b de R tiene una muesca en la parte inferior. Parte I-b en la parte del pegamento R-a para que las muescas se cruzan formando una X. Fije esta X encima de piezas de S para que quede centrado, como se muestra en las Figs. dd y ee.

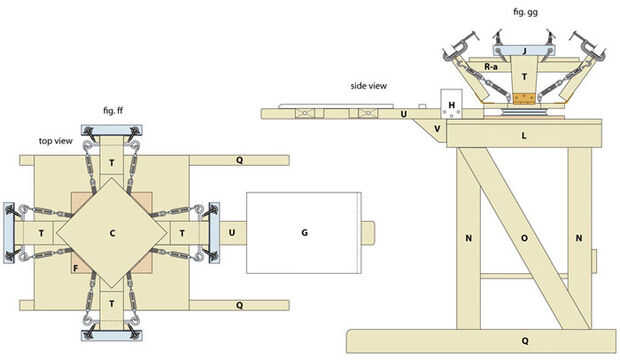

Paso 18: Después fije la repisa C en la parte superior para que las esquinas están en medio de partes R (véase Fig. FF). Ahora la arena de las esquinas que sobresalen de la parte Q y U. No sólo esto ahorrará algo de dolor potencial como imprimir, pero el extremo liso del brazo platina ayudará diapositiva camisas más fácilmente.

20 x 24 marcos funcionan mejor con esta prensa. Fijar un marco para cada brazo (uno a la vez) y una escobilla de goma en él. Ahora que ya lo tienes en su peso de operación, su tiempo para ajustar los tensores para suavemente volverá a la posición vertical en el medio tira (si hasta la mitad para arriba). Para cada brazo, asegúrese de que ajustar los dos tensores igualmente hasta que estés contento con la tensión. Eso es él. Usted está hecho! Impresión feliz!
