Construir una prensa hidráulica de 10 toneladas (4 / 6 paso)

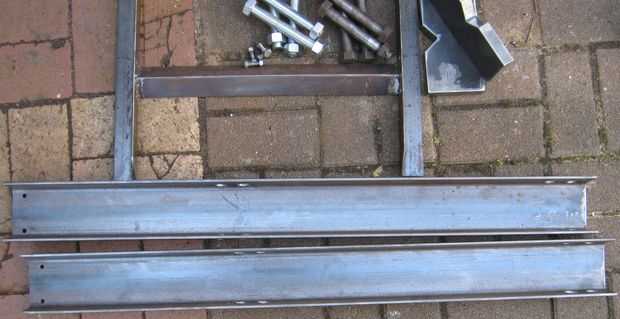

Paso 4: El marco

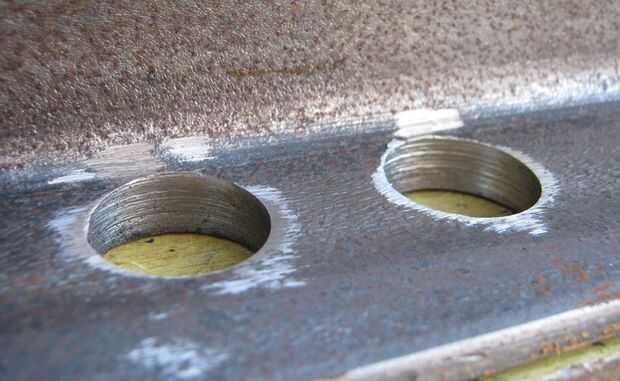

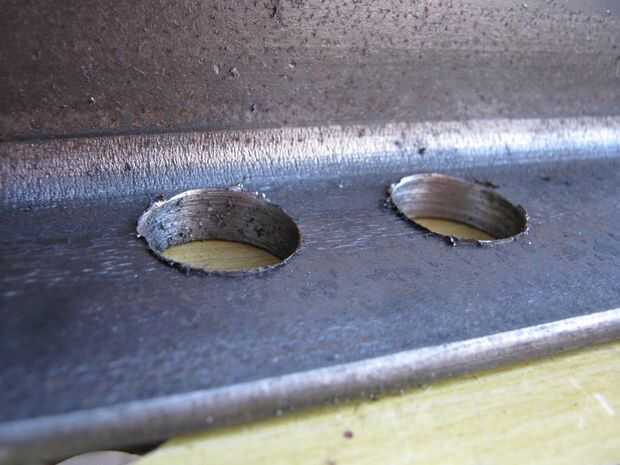

Bi-metal Blu-Mol que munches fácilmente a través de acero de 8mm y fue siendo fuerte incluso después de 32 agujeros. Deja una desagradable ridge en el otro lado así que tenga cuidado al cepillarse, virutas de metal esos cantos son bastante nítidas y será molido abajo antes de pintar.

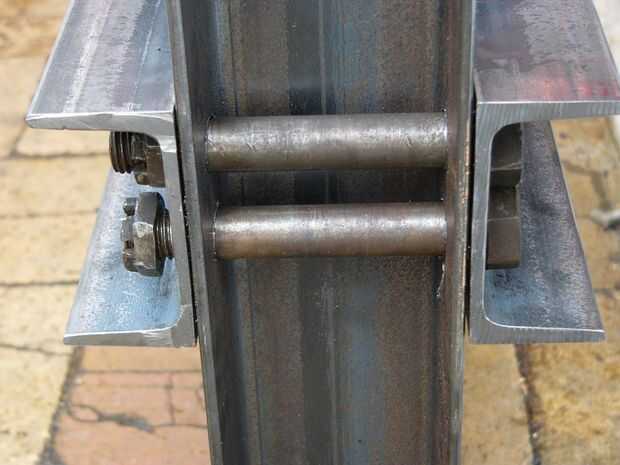

Un punto a considerar es que canales brida cónica pueden resultar en piezas no ajuste correctamente una vez montado, las opciones son a cada archivo el apareamiento superficies planas o permitan más espacio en el soporte deslizante superior.

Marcado hacia fuera los agujeros en cruz miembros 30mm de los bordes y me encontré que en lugar de los centros de agujero siendo 40 mm (100 mm de ancho menos margen combinado de 60 mm debe haber sido resto de 40 mm) aparte, era realmente un mejor ajuste si les hice 39 mm aparte cuando establecen las marcas de punzón en los montantes laterales.

Se adjunta un archivo de cad 2D con las medidas básicas.
