Paso 2: Esquema / tabla de la verdad
Para construir la puerta del NAND, sólo tienes que seguir el esquema de la imagen de arriba. También se muestra la tabla de verdad, si tu estructura no coincide con los Estados enumerados en se entonces hiciste algo mal :(.

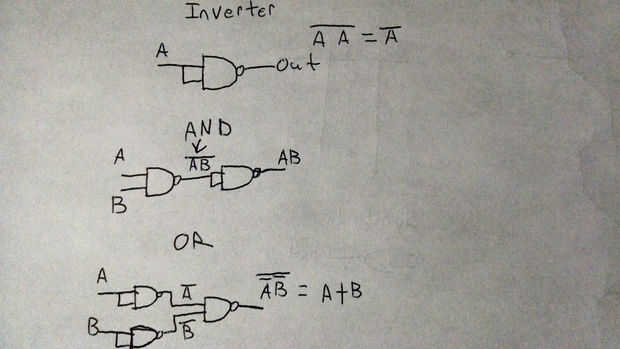

La puerta NAND es realmente algo especial en la que también es mencionada como una puerta lógica universal, siendo que puede ser utilizado en combinaciones para hacer todas las otras puertas (AND, OR, o, XOR, XNOR,) sólo por sí mismo. Tengo (mal) dibujadas tres combinaciones de puertas NAND para simular un OR, AND y el inversor.
