Paso 1: Circuitos y teoría
Sin entrar en las matemáticas algo intensiva involucrados, he tomado clases en esta materia, aquí es en pocas palabras cómo funciona todo.

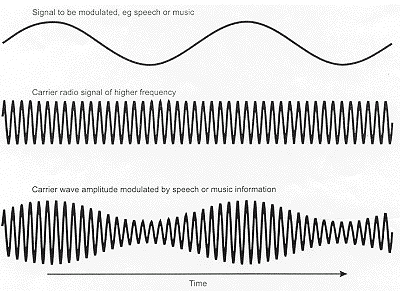

Radios de cristal principalmente trabajo en AM o las ondas de radio de modulación de amplitud, hay algunos que funcionan bien en FM también. Ondas de radio AM son en realidad compuesto de dos ondas combinadas, es una onda de alta frecuencia llamada la onda de portador y el otro las ondas de sonido de baja frecuencia se transmite. La onda de portador es del orden de 750 a 1500 kHz. y se utiliza para transmitir la onda de sonido. La forma en que funciona es que las dos ondas se suman, o moduladas, produciendo una señal que es de la misma frecuencia que la onda de la portadora sino su amplitud está determinada por la onda de sonido (ver segunda foto).
El funcionamiento de una radio de cristal realmente es muy ingenioso, que utiliza la bobina L y la variable de ajuste del condensador C1 como un filtro de paso bajo para permitir sólo las frecuencias a la frecuencia deseada de la onda portadora a la D. detector El detector entonces demodula la señal dejando solo la parte de baja frecuencia de la señal a transmitir, es decir la onda de sonido a los auriculares donde ellos son luego devueltos en sonido. Hay sin baterías, sin transistores o amplificadores de cualquier tipo, el sonido es producido únicamente por la energía de la onda de radio filtrada.
