Construir una realmente buen Tri-Plaza (2 / 8 paso)

Paso 2: Colocar los lados de la manija

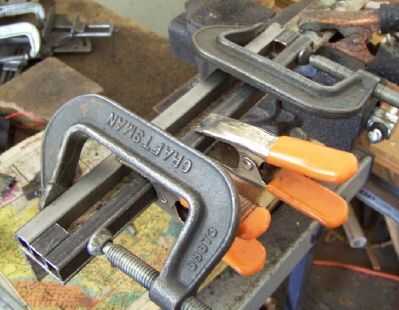

Las piezas para cada mitad del mango se sujetan a un pedazo plano de ángulo de aluminio en mi mordaza.  Las rebabas del corte a la longitud han sido tierra lejos para un buen ajuste.  Los dos 10" piezas en cada mitad del mango deben estar paralelos uno al otro.

Soldar los bordes de las piezas en sus extremos con poco más que una soldadura de tachuela.  Estas soldaduras son visibles en la foto del paso 4.  Soldadura de un cordón donde las piezas se ponen al lado de uno no es necesaria y sólo se complican las cosas más adelante.

ACTUALIZACIÓN--la Plaza salió bastante bien, pero tenía una leve inexactitud al comparar líneas describen después de girar el mango para la otra dirección. Sobre la examinación cercana descubrí los tubos de acero cuadrado utilizados para hacer la manija no fueron uniformes, pero en realidad tenían un poco de forma de diamante les en lugares. Rompí las soldaduras para el mango de la pala. Luego usé un lijado tambor en mi brazo radial Sierra para moler las caras anterior y posterior de la manija así que eran planas y verdadero en toda su longitud. Ver este Instructable para como puedo hacer el mismo proceso con un pedazo de madera a encolar. Entonces soldó con autógena la manija en la hoja. Pero, en vez de trabajar con el mango en dos mitades como se muestra aquí, he trabajado con ambas mitades que se unieron en una sola pieza. Ahora la Plaza es bastante precisa. (20 de agosto de 2011).
