Paso 5: Reloj de caos

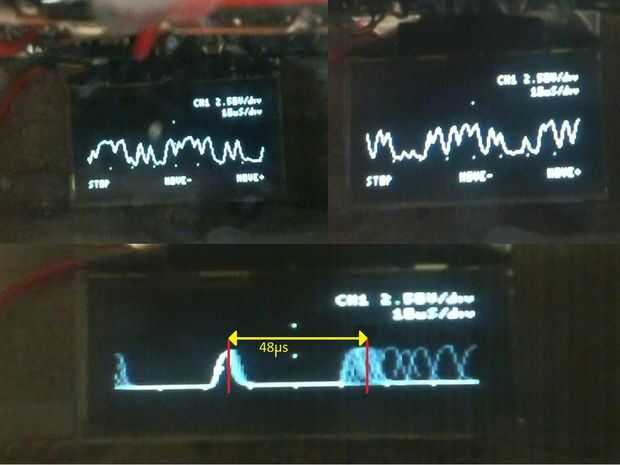

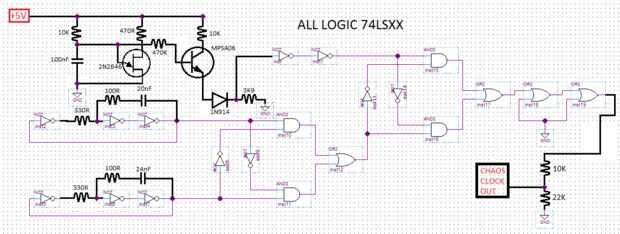

Puesto que la red neuronal sintético en el FPGA es asincrónica, es posible utilizar una fuente de señal para stim_line interior de la FPGA, que no se asemeja a una señal de reloj tradicional. Esta señal de "reloj de caos" se deriva de dos osciladores de inversor 74XX básica y un oscilador de relajación UJT. Las salidas de estas tres fuentes de señal de reloj normal y sano son entonces XORed juntos en las puertas XOR de no, y, y o puertas (por implementación de la solución de la suma de los productos al mapa de Karnaugh de la función XOR XOR). Debido a retrasos en el cableado físico y el hecho de que tres osciladores sincronizados y propensa a frecuencia de deriva son la fuente de señal, la señal de salida del reloj del caos termina pareciéndose a una gama de la montaña, una cordillera nonperiodic en aquel. Extracción de la aleatoriedad de la tela de la realidad misma puede permitir la manifestación de voluntad libre en el dispositivo resultante.
