Paso 11: Estructura del modelo parte 2
Madera necesaria para este paso:
11 Marcos canto previamente
Herramientas necesarias para este paso:
Cuchillo Xacto
#22 Xacto hojas
epoxy de 5 minutos
Palillos para mezclar el epoxi
PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.

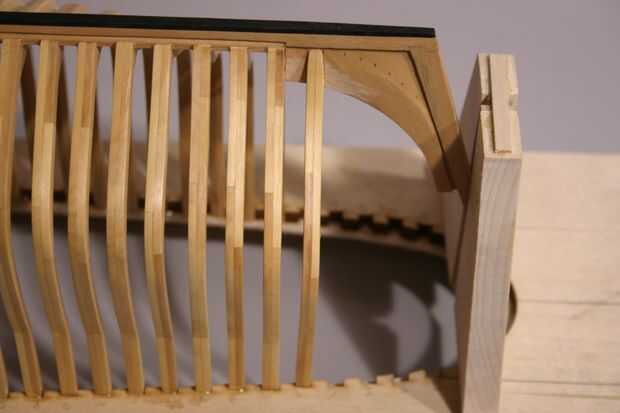

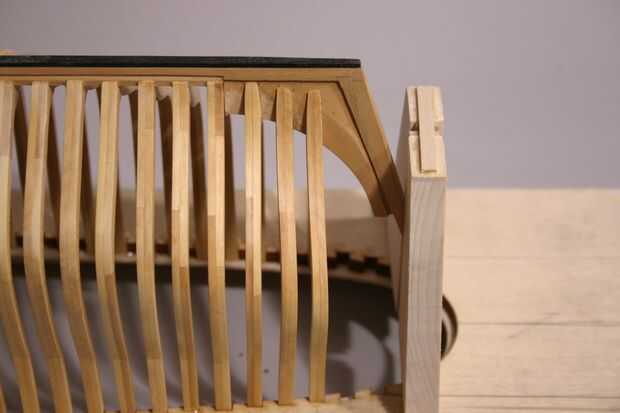

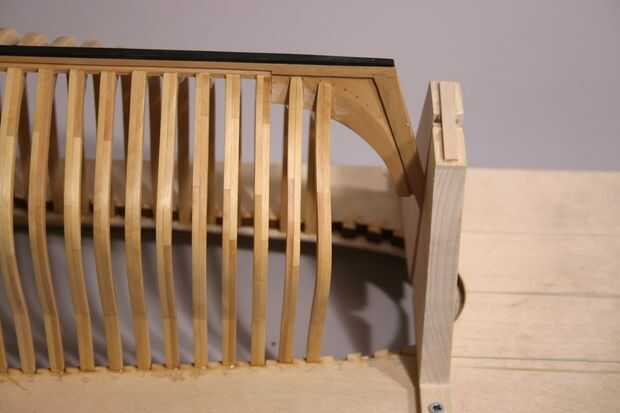

A partir de la proa, la primera foto muestra 2 de los marcos de canto pegados al lado de la leña. Aviso que los marcos en ángulo. Eso significa que el pie del marco debe ser biselado en el ángulo correcto para el marco a sentarse correctamente en la plantilla. Afortunadamente he incluido esta línea del bisel en los dibujos de marco cant.

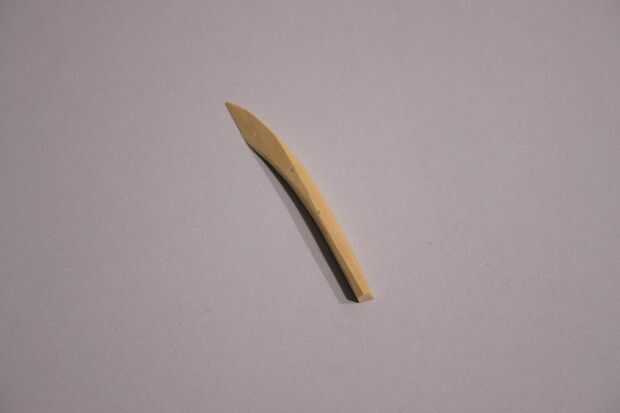

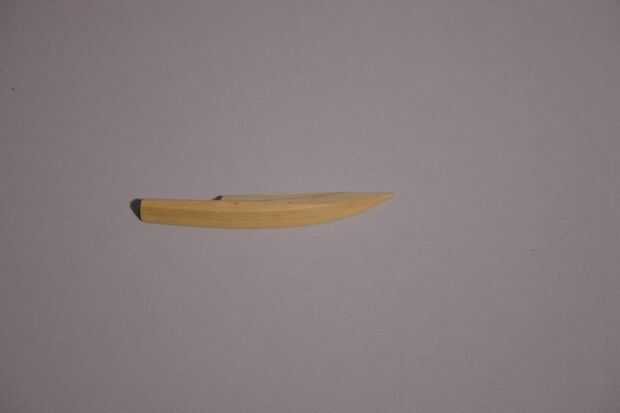

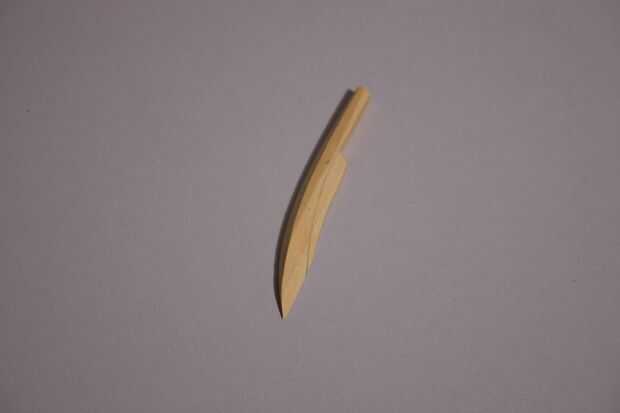

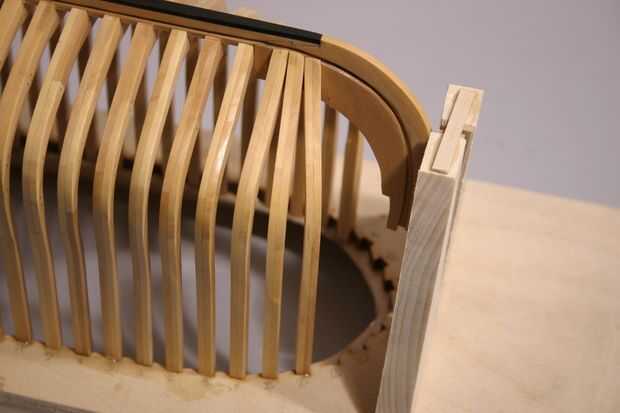

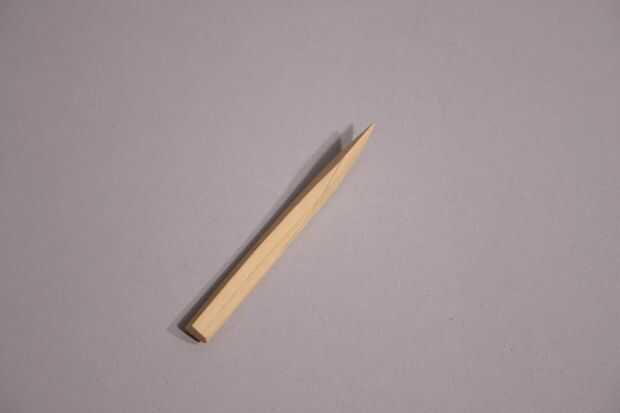

El bisel se recorta desde la línea de la superficie superior, exterior al borde de la superficie inferior. He incluido fotos del marco canto más adelante que muestra claramente lo que parece el bisel y algunos más fotos mostrando los cuadros de canto en el arco. Tenga en cuenta también que cada marco de peralte del arco es empalmado contra el marco anterior instalado.
Usted necesitará utilizar un #22 Xacto para cortar el biselado. También debe rayar la superficie de la leña con su Xacto áspero algunas y algunos del acabado lo retire antes de que el marco para el deadwood de epoxy. El bisel en el canto delantero Marcos consigue más y más hasta llegar a Marco 34 que tiene el bisel en toda la longitud del marco.
Cualquier porción del bastidor que se extiende en el conjunto de la barbilla debe recortarse después de que el epoxi se ha creado para que los cuadros producen una línea suave y continua a través del borde superior de la línea de la barbilla.

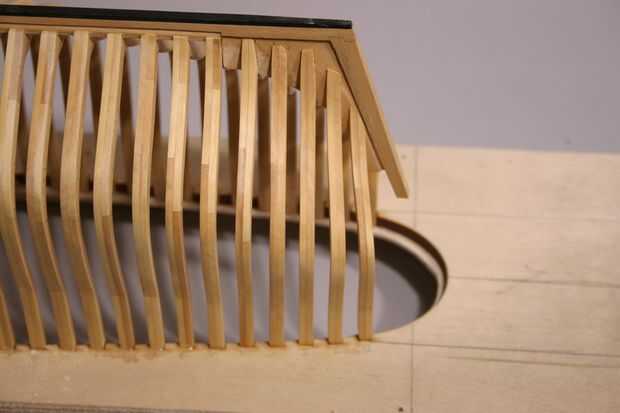

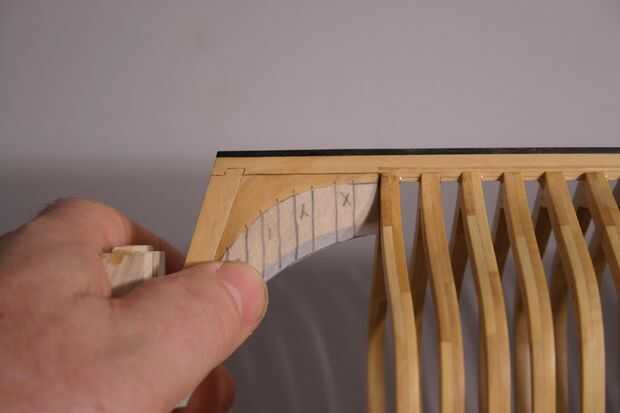

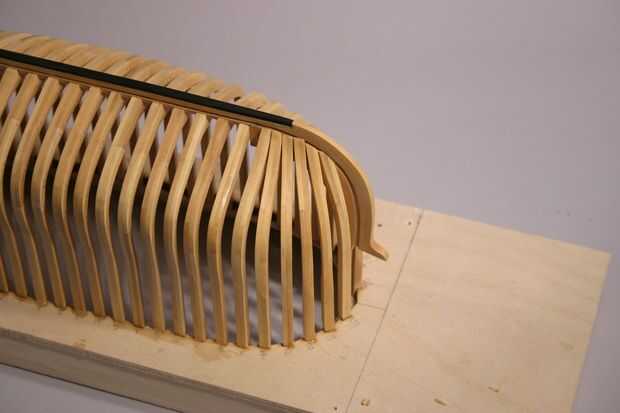

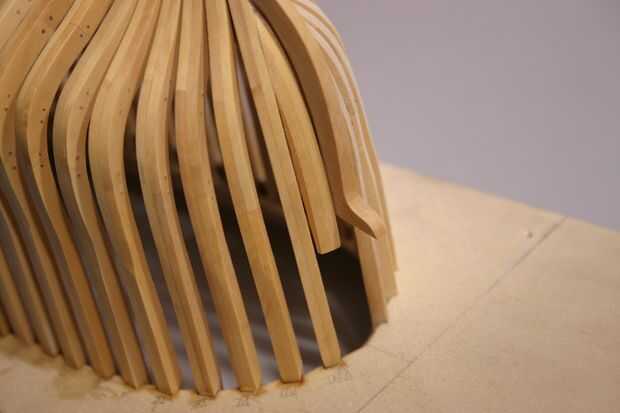

Los marcos de la cant de popa son diferentes que el arco de los marcos en que lo hacen no pero uno contra el otro. Por lo que se emplea un patrón (tomado del dibujo marco Plan) para marcar la ubicación de cada fotograma. Los marcos de popa cant no tienen como pronunciadas de un corte en el pie del marco o con bisel. La secuencia restante de fotos debe explicar cómo se pegan estos marcos.

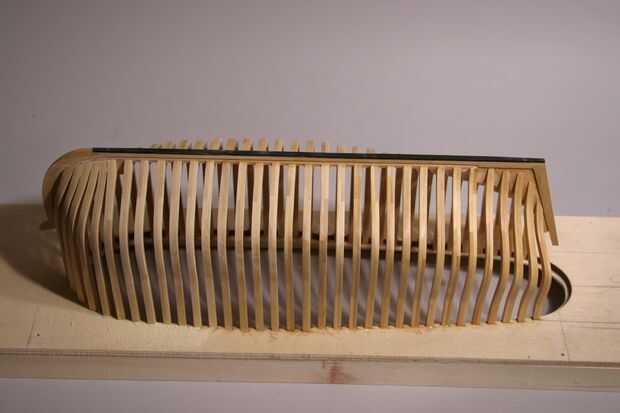

Una vez que todos los marcos se instalan, como se muestra en la última foto, se quitan las mordazas a proa y popa simplemente quitando los tornillos. Esto le da fácil acceso a todo el casco cuando se va hacia fuera. Pero antes de que el casco puede ser carenado, el espejo de popa popa debe enmarcarse. Cubriremos el proceso en el siguiente paso de estas instrucciones.
