Paso 12: Enmarcar el espejo de popa
Madera necesaria para este paso:
(1) 5" x. 325" x. 850" madera de boj - travesaño de ala
(1) 30 "x 1,500" x. 162" madera de boj - Marcos espejo
(1) 12" x. 168" x. 500" madera de boj - travesaños
(1) 6" x. 265" x. 287" madera de boj - marco contador
(1) 6" x. 217" x. 223" madera de boj - marco de la línea de cubierta
(1) 6" x. 250" x. 160» boj - relleno marco cruz madera
(1) 12" x. 250" x. 125" madera de boj - marco de llenado
Herramientas necesarias para este paso:
Cuchillo Xacto
#22 Xacto hojas
Sierra de calar
Sierra de mesa miniatura Byrnes
Tampòn para aplicaciòn y papel de lija (grano 150)
PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.

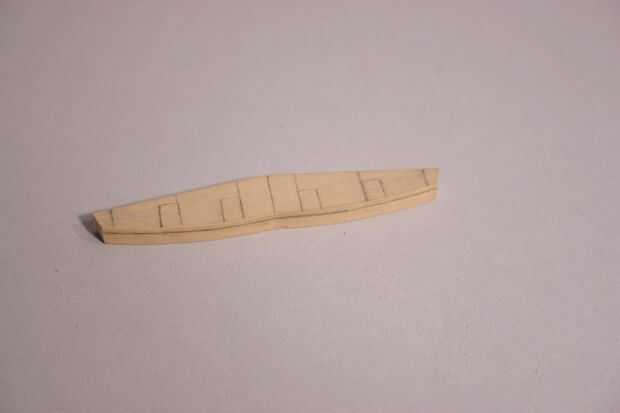

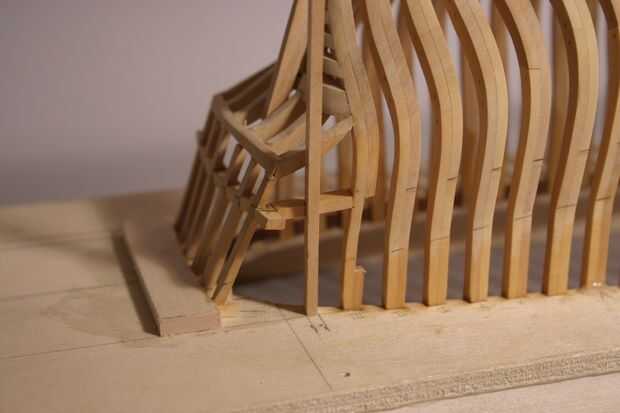

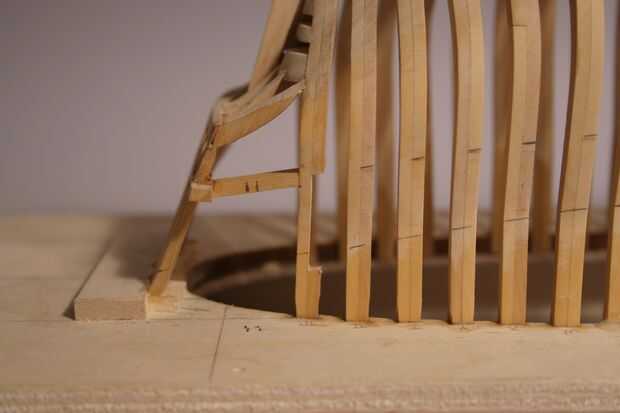

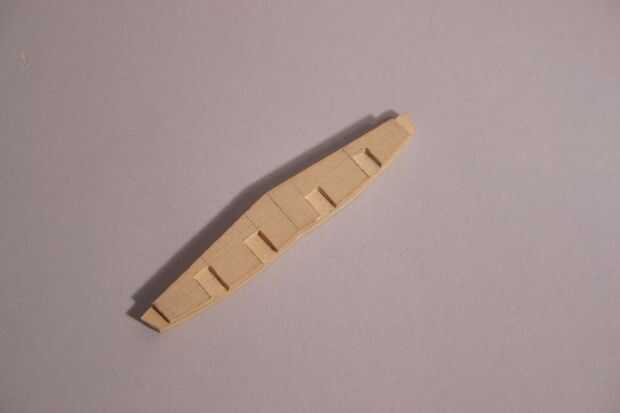

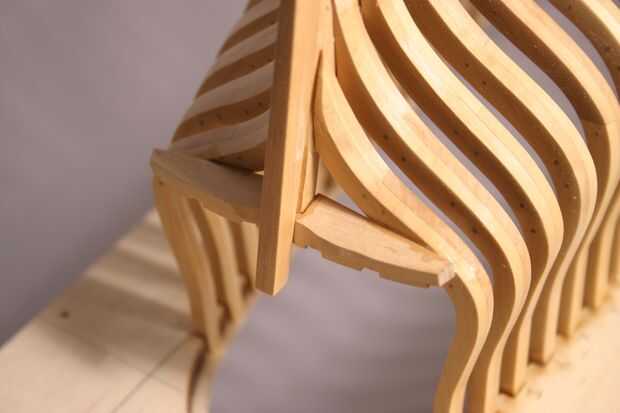

La foto 1 muestra el espejo enmarcado. En la 2 º foto ves un trozo de madera con algunos rectángulos dibujados en él. Esto se llama el "espejo de ala", y cada nave tenía uno. Utilice la plantilla con el nombre "Ala Transom.pdf" como plantilla para marcar la ubicación de estas líneas y la forma en la 5" pedazo de madera de boj. La plantilla puede ser caucho cementada a la pieza de madera si quieres. Es probablemente más fácil simplemente cortar la pieza que forma con su Xacto y una cuchilla #22.

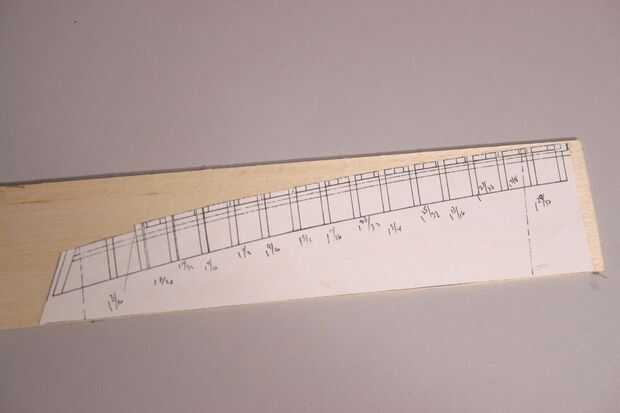

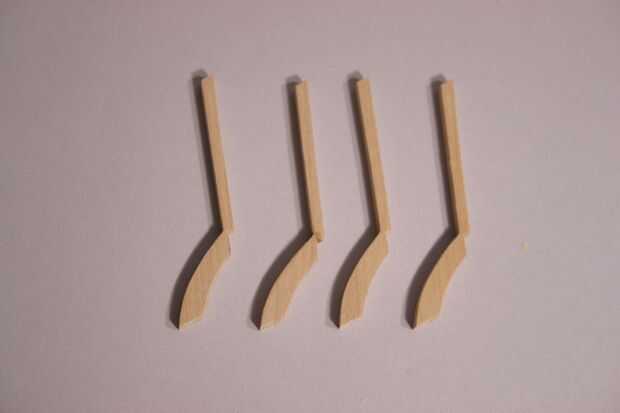

Los rectángulos se van a cortar en las muescas que los marcos de espejo de popa se sentarán en. La forma del marco del espejo también está en el mismo archivo de plantilla como el espejo de popa del ala. Usted necesitará hacer 6 de estos marcos para imprimir 6 copias de la plantilla y el cemento de goma cada uno en la pieza de madera de marco de espejo de popa. Cortarlas en su sierra.

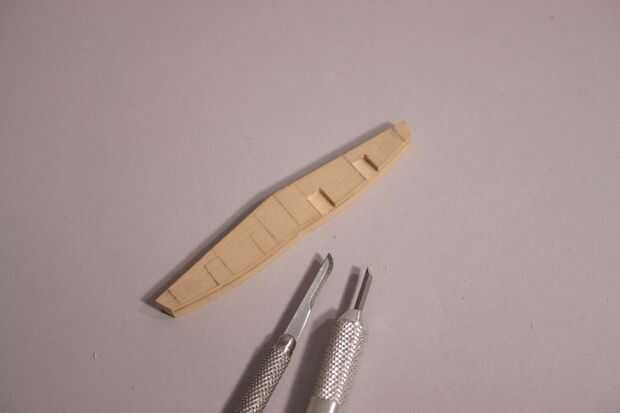

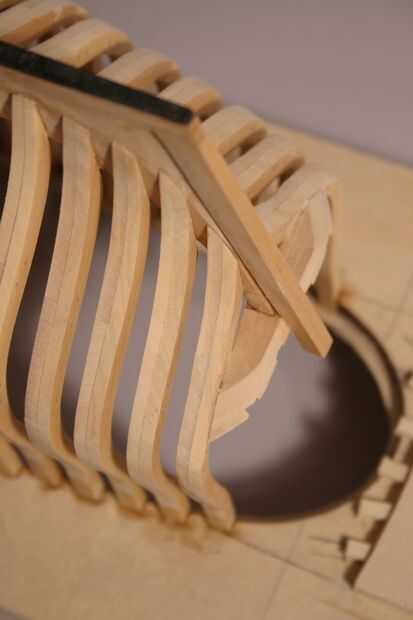

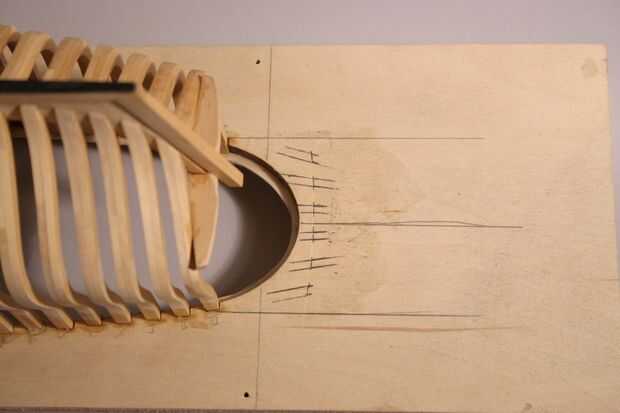

Las muescas en el travesaño de ala se cortan con un cuchillo de la manía como se muestra en las siguientes 3 fotos. Si nos fijamos en la plantilla de dibujo, muestra una vista de la popa del ala como se ve desde el lado longitudinal. Se puede ver la profundidad de estas muescas. Estableciendo sus pinzas en esta profundidad, puede Marque una línea a través del borde posterior de la claraboya de ala y corte las muescas a la línea.

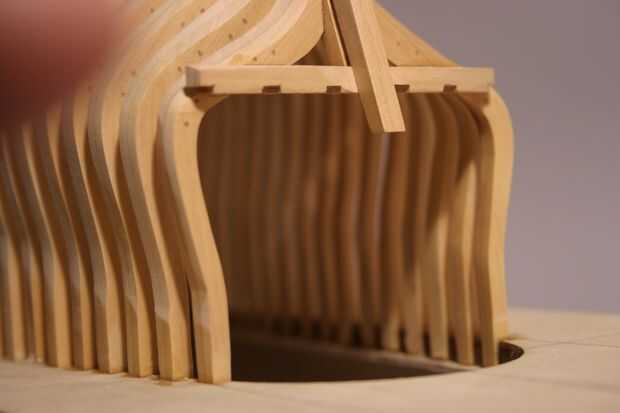

El espejo de popa del ala se instala para que se sienta en la parte superior la inventaron. Tiene una muesca en el centro de la superficie inferior. (Tenga en cuenta que el modelo está al revés, por lo que aunque parece que el espejo del ala es bajo la inventaron, técnicamente la popa del ala está sentado en la parte superior la inventaron.

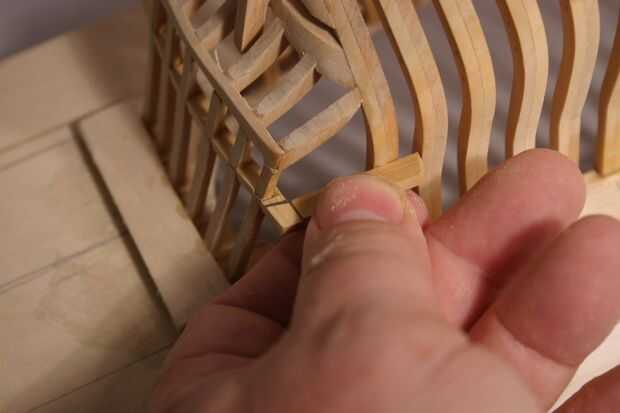

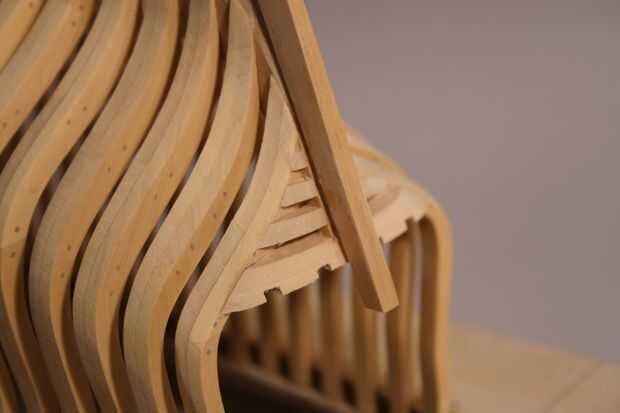

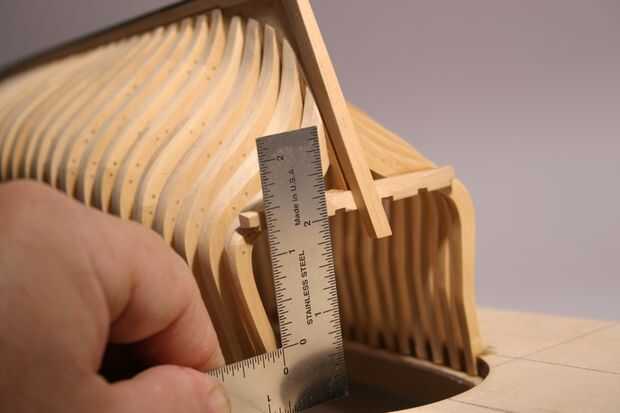

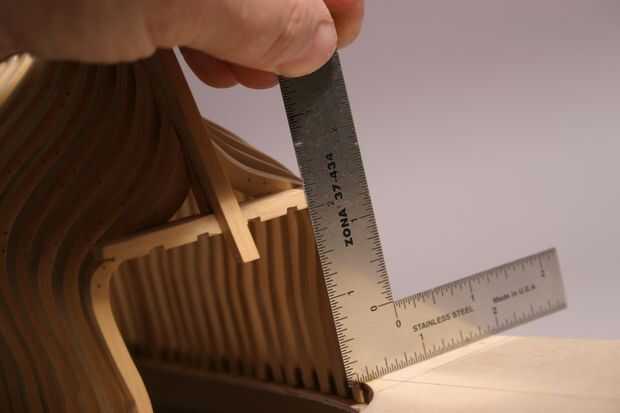

Cuando instale el travesaño de ala, use pegamento de carpintero para sujetar la inventaron y la popa del último fotograma de la cant. El borde en ángulo debe coincidir con el ángulo de ese marco de cant. El truco es asegurarse de que esté nivelada y que una medida de la altura en ambos lados es el mismo. Esto se puede ver en las fotos 5, 6 y 7.

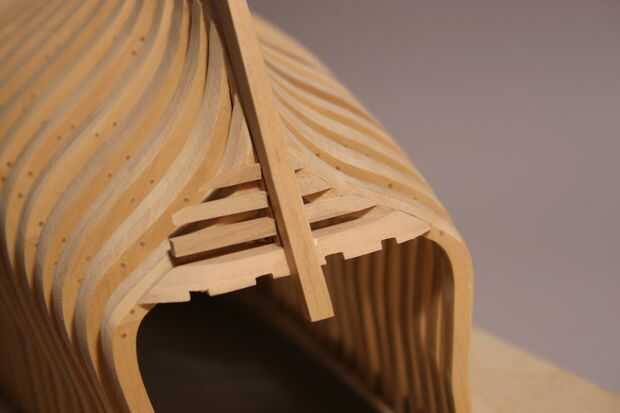

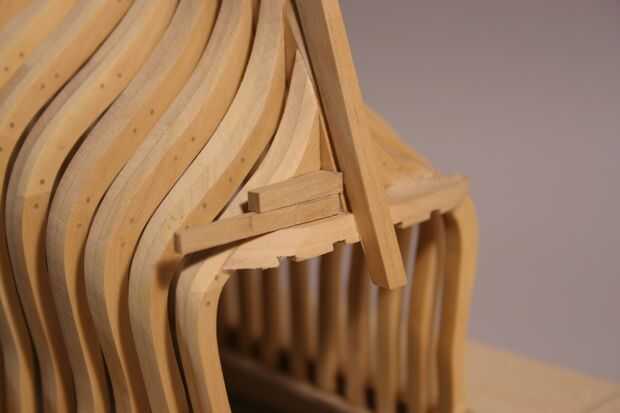

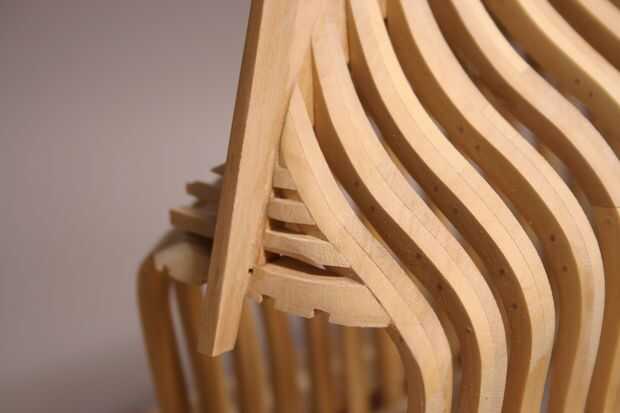

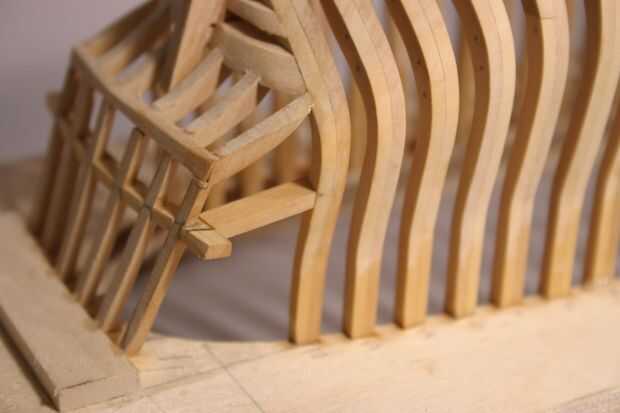

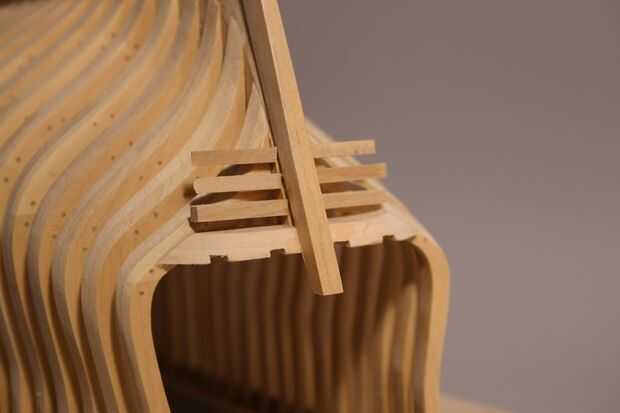

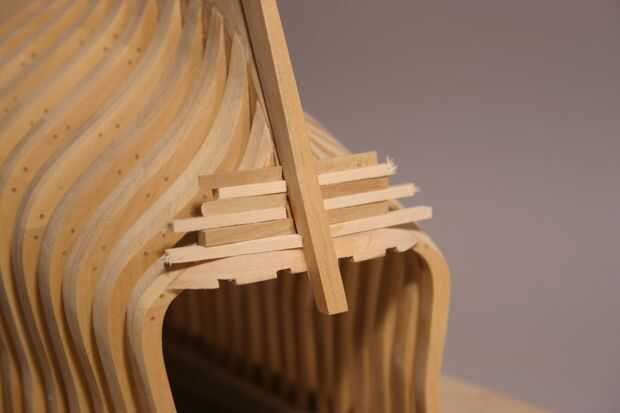

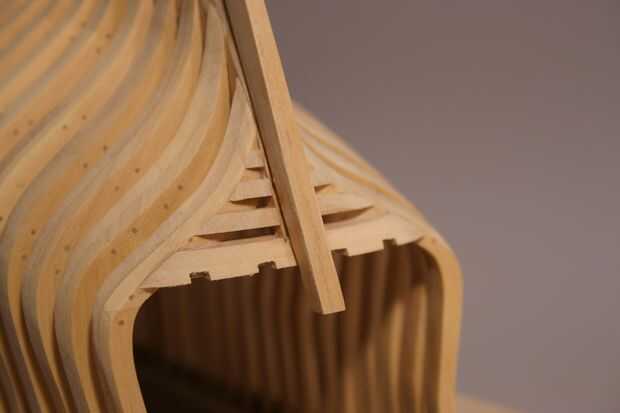

En fotos 7 a 14, se pueden ver cómo adicionales maderas se agregan por debajo de la claraboya de ala (basada en el barco en posición vertical sentado). Las maderas se llaman también los travesaños y actúan como rellenos para el tablaje quedar. Todas las naves tenían estas maderas de relleno. Ayudaron a llenar en la parte inferior de la popa.
Utilice la tira de madera del espejo de popa para cortar estas piezas haciendo ligeramente más ancha que el marco como se muestra en las fotos. Se espacian. 168" entre ellos por lo que la misma tira de la madera puede utilizarse como un espaciador para ajustar su altura. Estas piezas a tope contra la inventaron y se pegan al poste y a la parte de popa del último fotograma en el modelo. Fotos 7 a 14 muestran cómo estas maderas están instalados y finalmente lija para rematar la zona inferior de la popa del modelo.

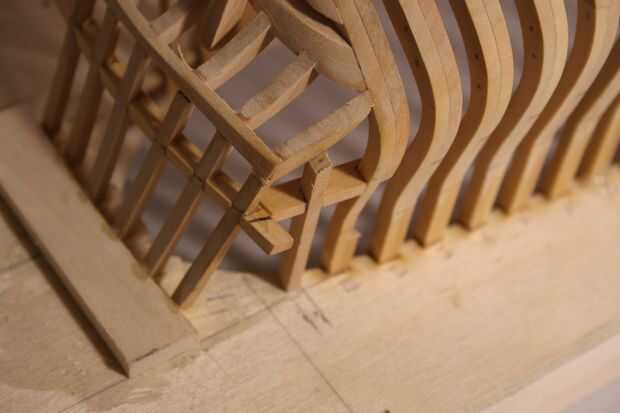

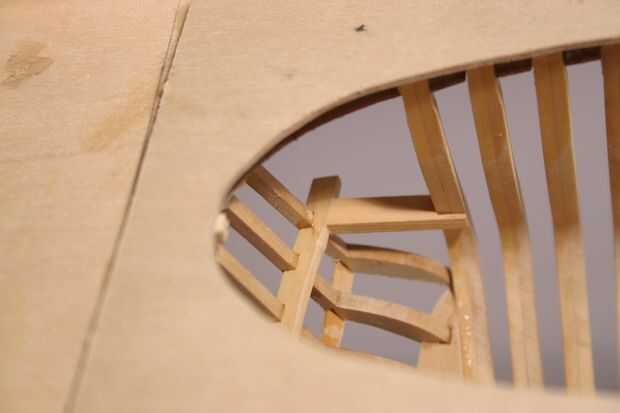

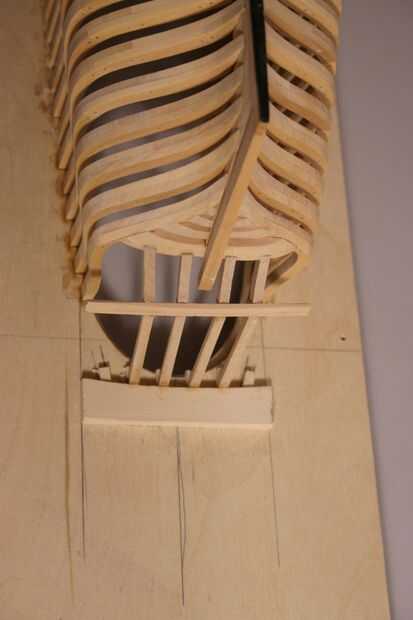

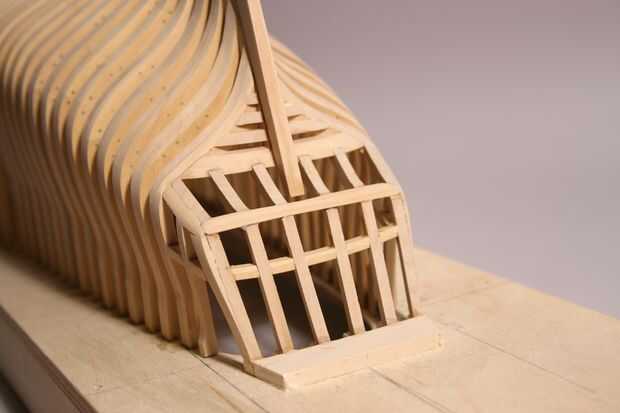

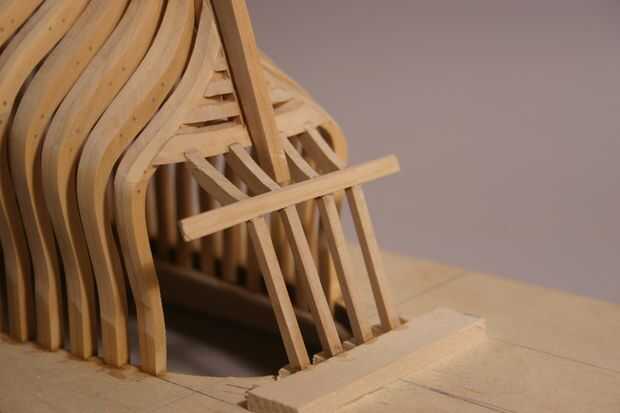

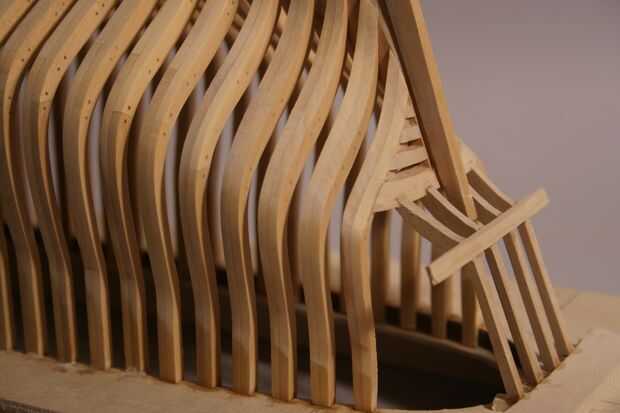

Fotos 15 a 21 muestran los marcos de espejo instalados. Estas encajan en las muescas hechas anteriormente en el espejo de popa del ala. No sólo dar el extremo de popa de la nave un marco sino también sirven para enmarcar las ventanas de la cabina grande. La gran cabaña, en madera más barcos de este tamaño o más grandes, era cuartos del capitán. En años posteriores, se convirtió en una sala bastante elaborada con todo tipo de comodidades.

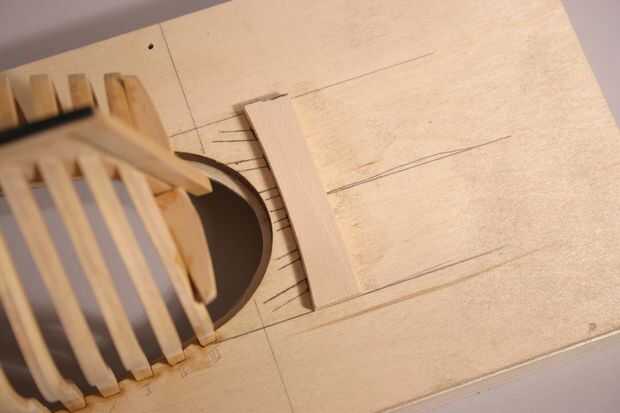

La distancia entre las muescas en la superficie superior de la claraboya del ala es tal que los marcos de la popa tienen la misma cantidad de espacio entre ellos. Los marcos de espejo de popa encajan en las muescas y sentarse encima de la superficie de la plantilla de estructura. Ángulo hacia adentro ligeramente y un trozo de madera sobrante actúa como tope empuje contra los bordes exteriores de los marcos. Pegar los cuadros a la popa del ala pero no pegar en la superficie de la plantilla. Puede virar cola el trozo de madera a la superficie de la plantilla.

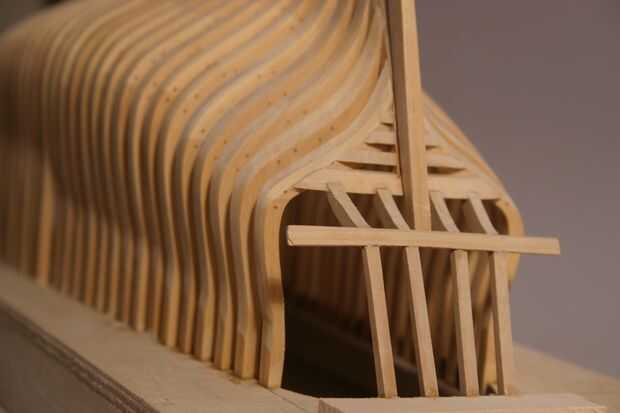

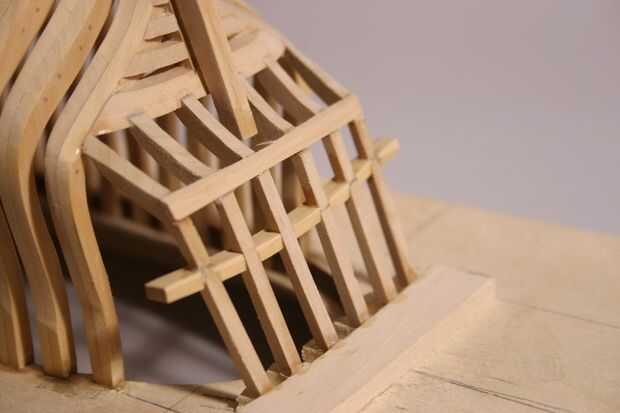

Extiende a través de los marcos del espejo de popa es una madera horizontal. Esta pieza se llama el cuadro inferior del contador y se ajusta a través de la articulación de los marcos del espejo de popa. Hacer más de lo necesario y luego cortar el exceso de madera después de que se ha instalado. Una escala de dibujo de la popa del modelo se proporciona en el archivo ZIP que puede ayudar en la toma de medidas para la localización de piezas. Se llama "Popa Drawing.pdf." Sólo tener en cuenta que usted está viendo la popa de la nave desde una perspectiva 2D cuando se utiliza este dibujo.
Las muescas se cortan en el marco de contador en cada travesaño marco para que se quedar al ras con la superficie exterior de los marcos del espejo de popa. Las muescas correspondientes fueron cortadas también en cada marco de espejo de popa. El área entre esta madera y el espejo de popa del ala forma lo que se llama el contador, que más tarde es entablonado dejando una abertura para el timón.

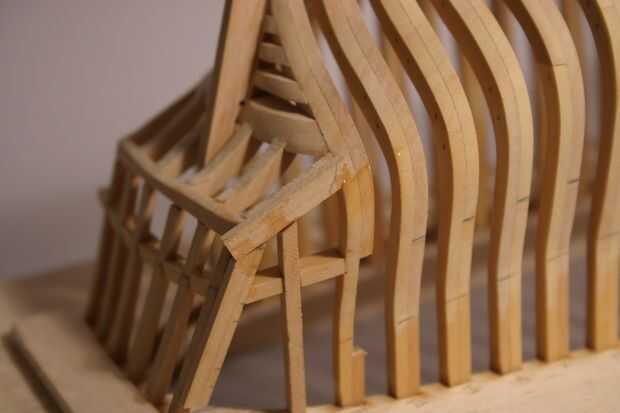

Fotos 28, 29 y 30 muestran la fijación de una segunda cruz madera que llamar el marco de la línea de cubierta. Esta Cruz de madera cumple con la abrazadera de cubierta que se extiende desde un extremo de la cubierta a la otra (que se cubrirán en un paso posterior).
Observe que el marco de la línea de cubierta tiene una ligera curvatura a él. No fue doblado de esta manera pero en lugar de otro corte de la tira de madera. La curva es 1/32" profunda desde los extremos exteriores. Consulte el dibujo con el nombre del archivo "Popa Drawing.pdf." Se puede medir la distancia desde la superficie de la plantilla en la ubicación de esta madera con el dibujo de popa. Luego transferir esa medida a su modelo para marcar la ubicación de la madera.

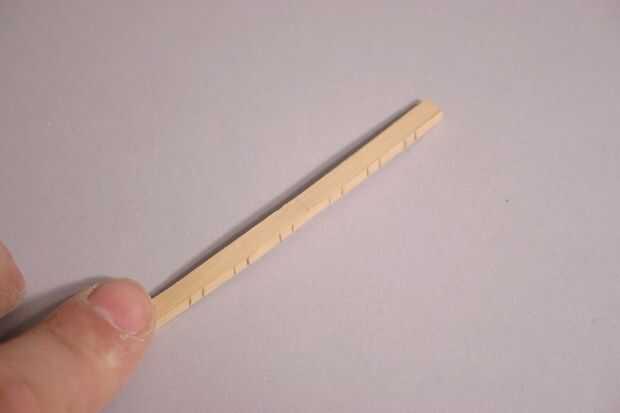

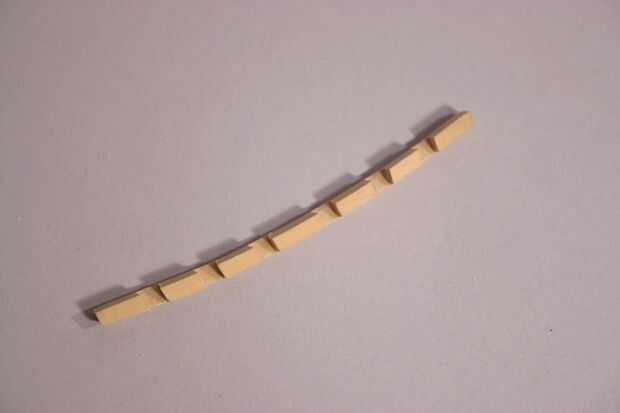

Para hacer de esta madera, primero se corta la tira de madera de longitud dejando un pequeño voladizo a cada lado. Entonces forma la curvatura en dos dimensiones como se muestra en la foto. Las muescas se cortan en que encajan en los marcos del espejo de popa. Se cortan muescas correspondientes en los marcos de espejo de popa con un cuchillo de la manía para que cuando se instala, la pieza quedará al ras con lo sufrace fuera de los marcos del espejo de popa. Todo es arena suave después de la instalación.

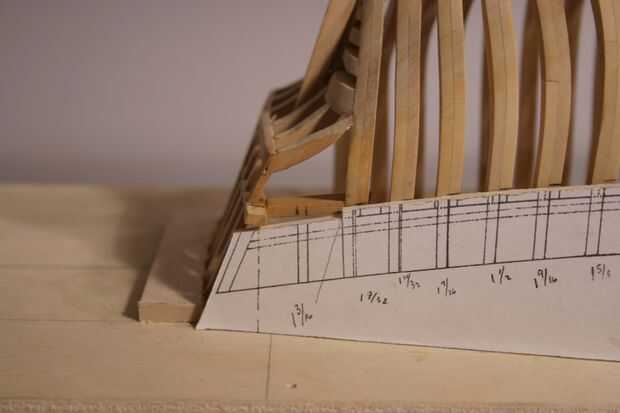

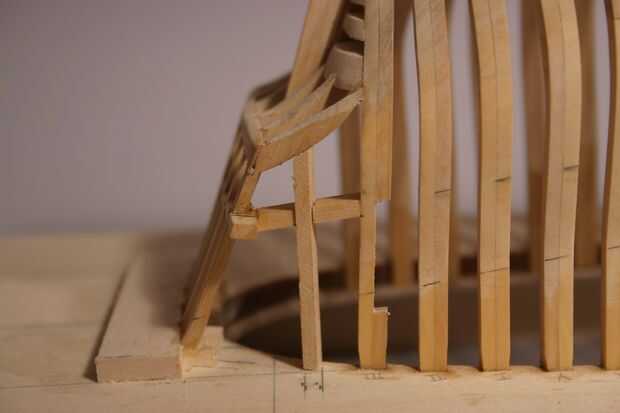

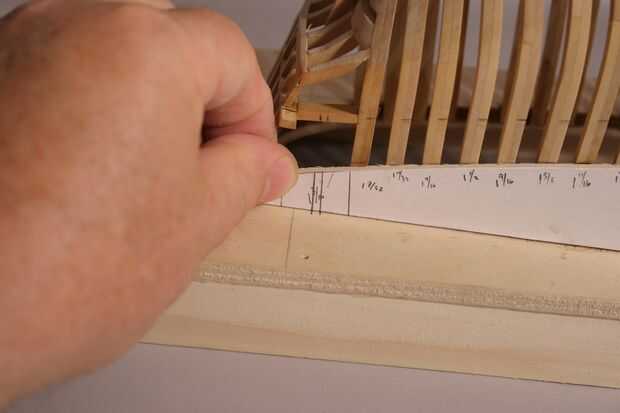

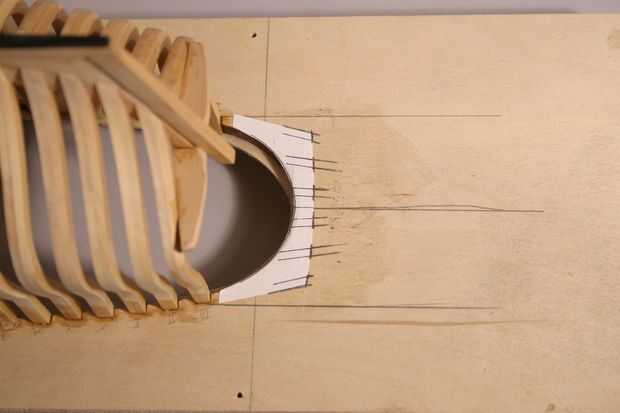

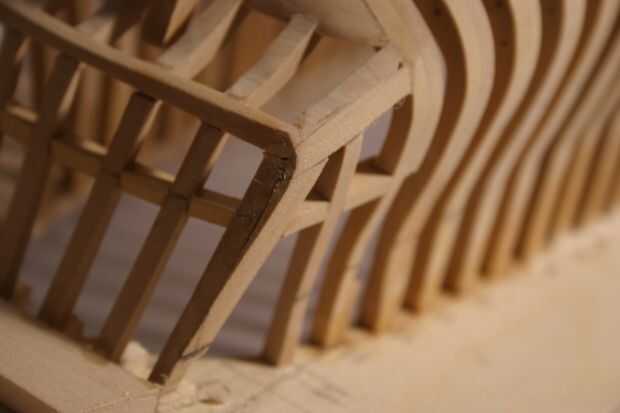

Ahora estamos casi terminados. En la siguiente serie de fotos para este paso, puede ver una plantilla utilizada fue tomada del Plan marco de dibujo del perfil del modelo. Esta plantilla le ayuda a localizar una madera horizontal que llamar el relleno marco Cruz de madera que ayudará a cerrar la brecha entre el último fotograma de la nave y el marco más externo del espejo de popa. Esta madera se muestra en su Plan de marco de dibujo en el mismo color que los marcos y puede ser difícil de distinguir de la abrazadera de la cubierta en magenta. Como he mencionado anteriormente, el marco de la línea de cubierta se extiende por todo el espejo de popa popa en la misma ubicación que la abrazadera de la cubierta así unir la abrazadera del lado derecho con la abrazadera del lado izquierdo.

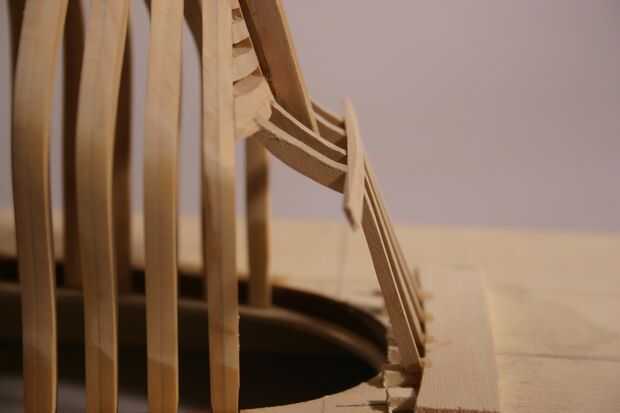

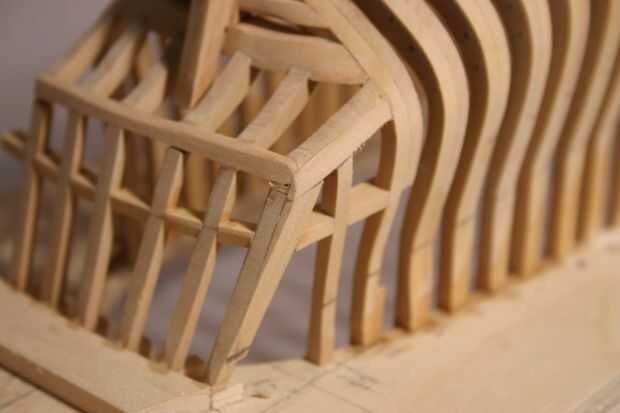

Los dos extremos de la madera necesita para hacer tiene una muesca en el extremo de proa para que quepa en el último fotograma de la nave y un bisel en el extremo de popa que coincide con el ángulo del marco del espejo de popa. Esto puede verse en la última foto de la serie. También se pega contra el interior borde del marco de la línea de cubierta que se acaba de instalar. Un 1/8 "x 1/4" pieza de madera se utiliza para hacer eso último marco de relleno. Se corta una muesca en el travesaño donde va ese marco de relleno. La madera del marco de relleno tiene una muesca que empareja y se sienta encima de la plantilla de construcción base. El extremo inferior de la estructura del relleno cumple el interior borde del último fotograma del espejo de popa. Las fotos muestran esta colocación.

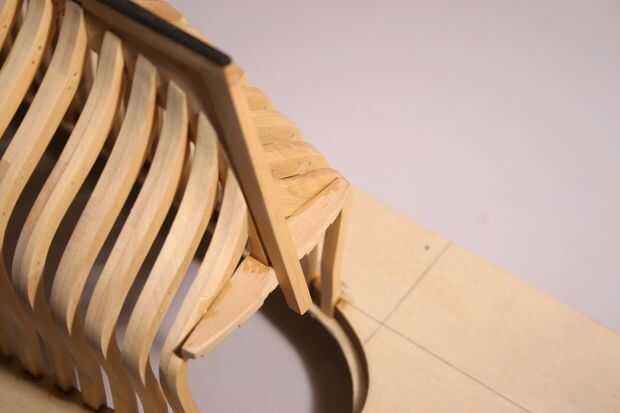

Queda un paso más para completar la estructura de la popa popa. Algunas piezas de relleno de chatarra se agregan a cada lado de la zona de contador que he mencionado anteriormente. Se pegan a la superficie exterior del marco más externo del espejo de popa. Entonces todo es arena y mezclado para formar una transición del contador como se ve en las fotos finales para este paso. Esto completa la compleja construcción del travesaño de popa. Si usted ha hecho esto ahora, deben ser felicitados. Prometo que lo pone más fácil desde aquí!
