Paso 15: Estructura de la cubierta principal
Madera necesaria para este paso:
(1) 254" x. 250" x 12,606" madera de boj - sobrequilla
1. 083" x. 250" x 24" madera de boj - fichas de sobrequilla
(1) 3" x. 250" x 24" madera de boj - vigas de cubierta
(1) 3" x. 186" x 24" madera de boj - salientes de la cubierta
(1) 156" x. 125" x 24" madera de boj - Carlings
(1) 250" x. 125" x 24" madera de boj - Carlings (puerta grande)
Herramientas necesarias para este paso:
Sierra de mesa miniatura Byrnes
Sierra caladora de velocidad variable
Cuchillo Xacto
#22 Xacto hoja
#11 Xacto hoja
Bloque de lijado
Diferentes granos de lija
PRECAUCIÓN: por favor, lea las instrucciones que vienen con todas sus herramientas de poder comprender los procedimientos de seguridad asociados con el uso de cada herramienta. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER sus herramientas y cómo MANEJARLOS.

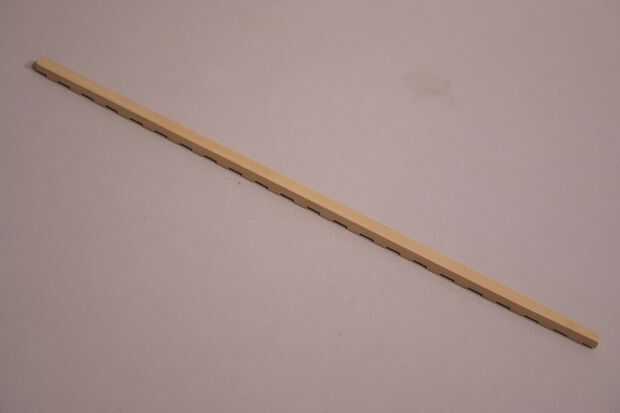

Antes de comenzar aunque, debe agregarse la sobrequilla. La sobrequilla era una madera larga similar a la quilla. Se sentó encima de los marcos de fijación a la quilla. Tenía muescas en él como la quilla. La foto 2 muestra la contraquilla listo para instalarse. Utilizar el Plan de marco para hacer una plantilla para la sobrequilla.
Comenzar con una tira de madera de boj que es 12,606" de largo,. 250" de ancho y. 254" de altura. Prueba este ajuste colocando dentro del modelo sobre los marcos. Debe caber entre el deadwood de proa y popa deadwood. Realizar ajustes en la duración si fuera necesario.
A continuación, cortar. 083" x. 250" acciones para crear las fichas o los dientes en la sobrequilla. Estos entre los marcos de la misma manera que los dientes de la quilla. Puede utilizar la plantilla para marcar su ubicación o coloca la sobrequilla dentro de su modelo y marque la ubicación de cada uno con un lápiz. Todos deben ser aproximadamente. 337" de largo.

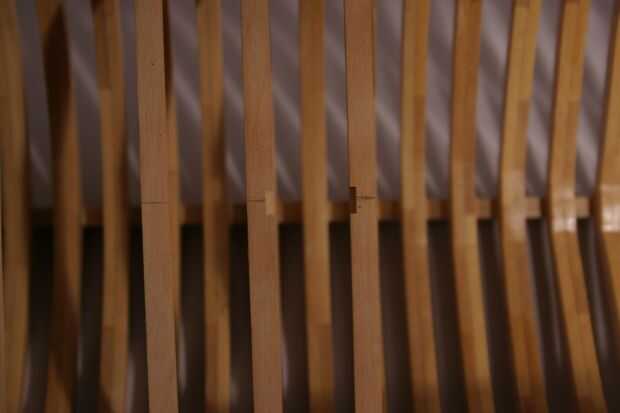

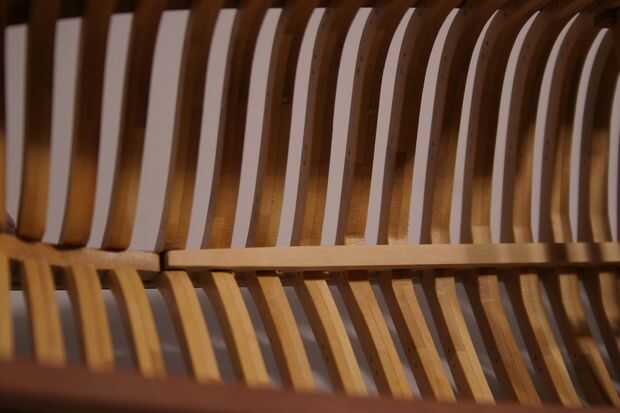

Después de cortar estas piezas (uso el mismo método que utilizó al cortar estas piezas de la quilla), pegarlos a la sobrequilla en las posiciones marcadas. Deje que el pegamento seque antes de pegar la contraquilla en la parte inferior de la nave. La 3 º foto de esta serie muestra la contraquilla instalado.

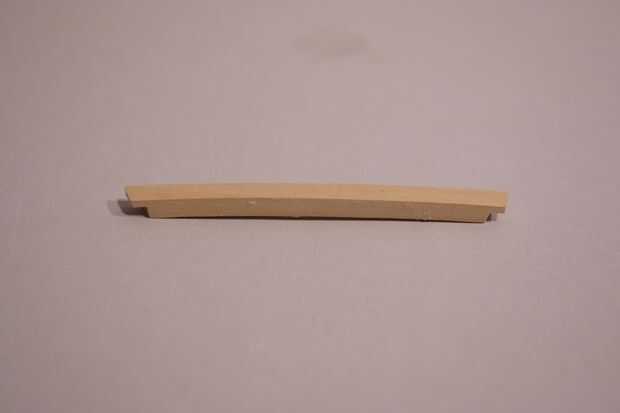

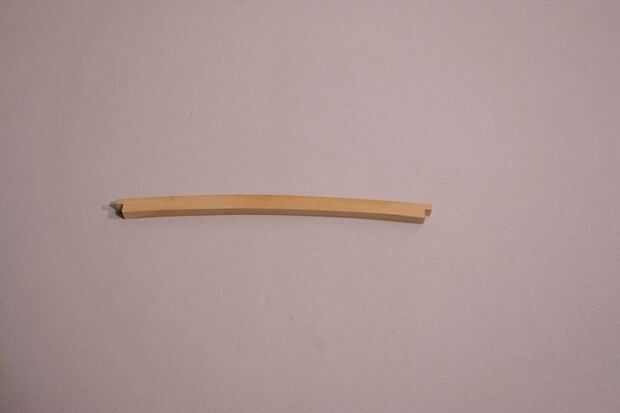

Con la sobrequilla instalado, estás listo para comenzar la estructura de la cubierta. Las fotos 4 y 5 muestran lo que parece una viga de cubierta. Tiene muescas en cada extremo que se sientan encima de las pinzas de la platina. Por lo tanto, debe cortarse a la anchura correcta.
Utilizar el dibujo con el nombre del archivo "Vigas y Ledges.pdf" para hacer sus vigas y más tarde, los salientes. Todas las vigas son la misma forma y longitud para empezar. Va a necesitar 8 copias de este dibujo de las vigas y salientes en la cubierta principal.
Usted también notará que la viga de cubierta tiene una curvatura o inclinación en él. Esto era para que el agua iría los lados. Por lo general eran agujeros en el lado de la nave llamada imbornales donde el agua podría fluir entonces fuera de la cubierta y el mar, pero yo no he puesto en mi modelo.

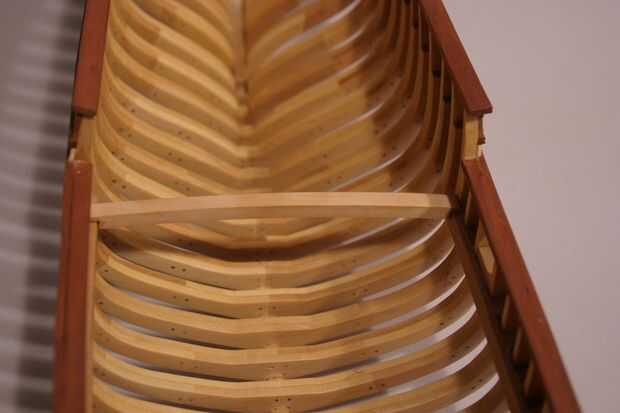

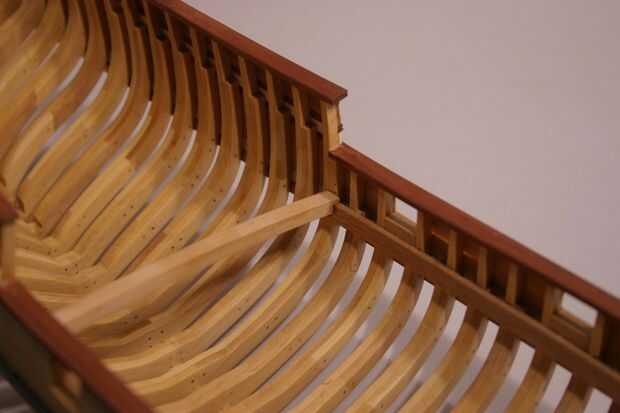

La primera viga de la cubierta se instala en el extremo de popa donde la cubierta de la abrazadera extremos. Simplemente se pega a las abrazaderas de la cubierta como se muestra. Aquí es donde el plan de la cubierta se convierte en útil. Cada viga de la cubierta debe colocarse en el lugar correcto. Empezar por imprimir el dibujo con el nombre del archivo "Cubierta Plan.pdf" que es en realidad 2 dibujos que deben ser grabados juntos.
Usted tendrá que cortar el dibujo en la línea de abrazadera de la cubierta así que usted puede poner dentro de su modelo para probar el ajuste del plan de la cubierta. La línea de abrazadera de cubierta es la 3 º línea amarilla desde el exterior. Corte la plantilla en esa línea y ver cómo encaja alineando el arco con el interior borde de la proa del modelo. Sentar el plan en las abrazaderas de la cubierta. Puede endurecer el dibujo por el caucho cementado en una carpeta Manila y cortar la carpeta alrededor de los bordes del dibujo.
Si todo es correcto, la cubierta dibujo debe terminar donde empieza el quarterdeck. Esta es la zona donde el encofrado se levanta más alto. Si estás satisfecho con el ajuste del tablero de dibujo, puede empezar a enmarcar la cubierta principal. Utilice el plano para marcar la ubicación de cada viga, poniendo una marca de verificación en el borde superior de la abrazadera de la cubierta.

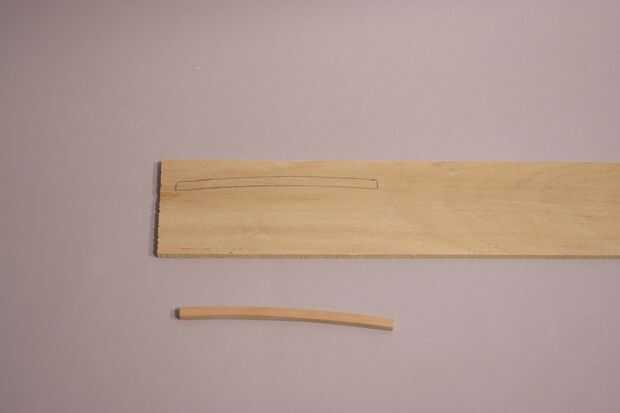

Estas vigas fueron cortadas de un tocho de madera 1/4" densamente. Esto se puede ver en la foto 6. La plantilla se utiliza para dibujar el rayo a la madera (van a ned 8 de estas vigas). El grueso de la palanquilla (1/4") se convierte en ancho de la viga. Utilizar su sierra para cortar las vigas.
Todas las vigas para la cubierta comienzan como la exacta misma forma y longitud, que es la longitud de la parte más ancha de la cubierta. Una línea central está marcada en cada viga de la cubierta. Entonces como agregar vigas de cubierta en el futuro, donde el casco es menos amplio, la misma cantidad de madera se extrae de cada lado de las vigas para que cuando se instalan estos menos vigas de ancho, la línea central de cada uno todavía se alinea con las otras vigas. Este método asegura que la caída de cada viga es exactamente igual.
Cada rayo tiene una muesca en el extremo exterior de la parte inferior que es 1/8"(. 125") profundo y 1/16 de pulgada (. 062") ancho. Esto permite que el extremo de la viga se deslice sobre la abrazadera de la cubierta. También reduce la viga de 1/8" que también resulta ser el espesor de los bordes. Bajando la viga 1/8", los bordes serán a la misma altura que la cubierta plana si una tabla se establecieron a través de las vigas y cornisas.

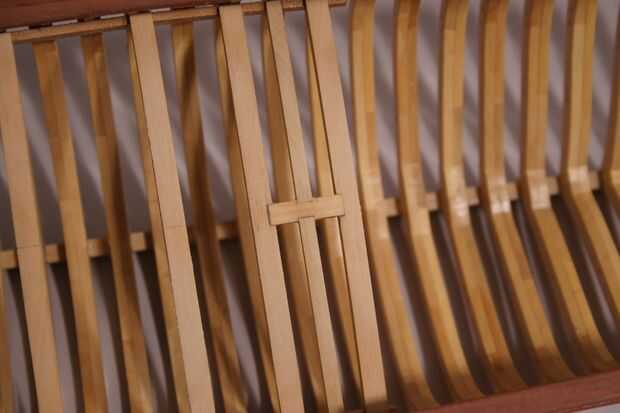

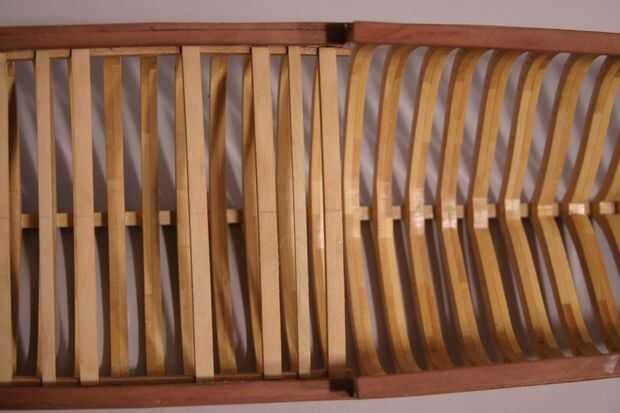

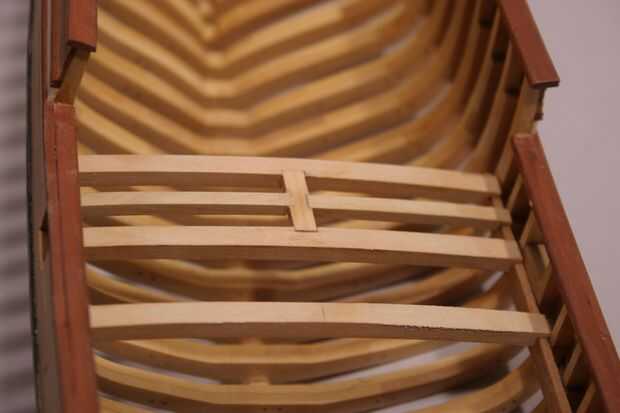

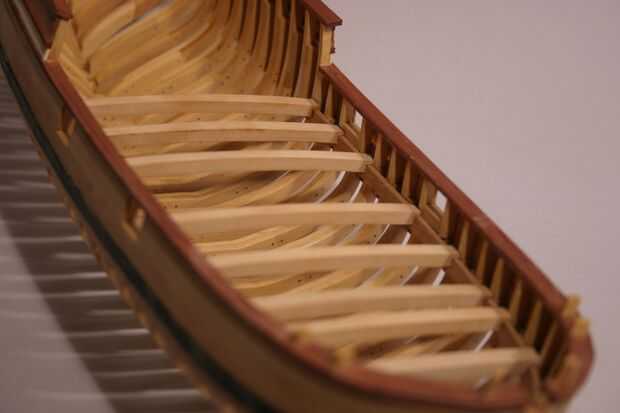

En la foto 9 ver que todos los haces ahora se han añadido siguiendo el plan de la cubierta. En la foto 10 vemos algunos trozos de madera que se han añadido a la línea de centro que conectan las dos últimas vigas. Estas piezas se llaman carlings. También hay una nueva, más fina tira de madera entre las dos vigas que se parece mucho a las vigas se. Se trata de la cornisa. Es la misma forma que las vigas, pero se hace de un tocho de madera 3/16"(. 186") grueso. El archivo de plantilla de vigas y salientes tiene un borde de dibujo que puede utilizar como plantilla para cortar los bordes de fuera (necesitarás 8 de ellos). Corte éstos con su sierra al igual que corta las vigas.

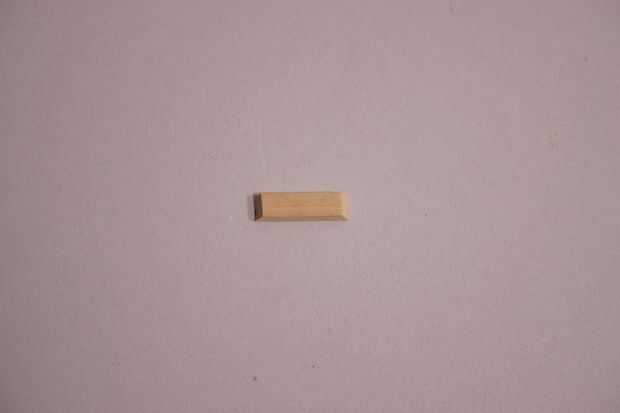

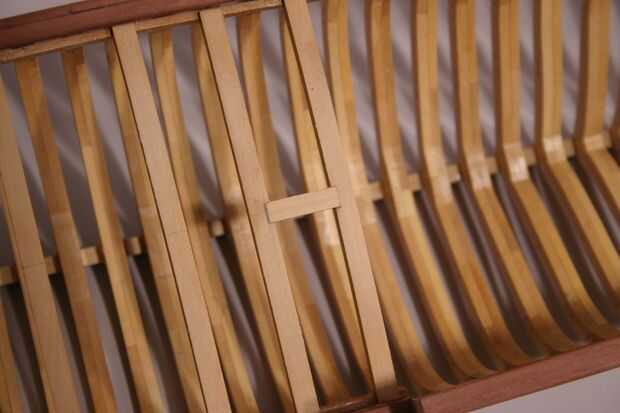

Montar esta primera cornisa pero no encolarla todavía, solo colocarlo en lugar. La cornisa se instala entre las dos últimas vigas y centrada como se muestra en la foto 11. La foto 12 muestra la carling. Se hace de. 156"(ancho) x. 125" (espesor) madera stock. Es más de lo que debe ser entre las 2 vigas de 1/8". Esto significa que se extiende más allá de la primera viga de 1/16" y más allá de la segunda viga por 1/16 de pulgada (. 062").
Te darás cuenta que los extremos han sido biselados. Lo que debe hacer es cortar muescas biseladas correspondientes en dos haces para que la carling puede ser encajada entre ellos. Esto no es tan difícil como puede sonar.
En primer lugar, asegúrese de que usted tiene su línea central marcada en las vigas. Colocar boca abajo la carling encima de las vigas de modo que mire hacia el lado biselado hacia arriba. Centrar y marcar los bordes exteriores de las vigas. Elimínela. Ahora usando una cuchilla Xacto de #11, corte en las vigas dentro de estas marcas, no en las marcas. Ángulo de este corte en el lado de la viga para que luego puede utilizar el cuchillo para cortar hacia adentro desde el lado y despeje el área formando el borde biselado. En ambas marcas, asegurándose de cortar dentro de la marca hasta que se corte una muesca pequeña, biselada. El bisel debe ser cerca de 45 grados en ángulo como el bisel en la carling. Una vez que has hecho estas muescas en ambas vigas, simplemente pegar la carling en lugar. La foto 13 muestra las muescas biseladas, cortadas en las dos vigas. La foto 14 muestra la carling instalado entre las dos vigas.
Ahora deben encontrar el centro de la carling (centro horizontal) para que usted puede cortar muescas biseladas similares que llevará a cabo los bordes. La cornisa que dispone anteriormente es cortar por la mitad y recortada en el extremo centro cortando un bisel en el extremo que se ajusta en la muesca en la carling. La foto 15 muestra las piezas de la dos cornisa instaladas en las ranuras biseladas en la carling.
Una vez que aprendas esta técnica, podrás enmarcar cualquier cubierta en cualquier modelo, porque el procedimiento para la cubierta de cualquier barco del marco es el mismo. Lo más importante para recordar cuando se enmarca una baraja es mantener las partes perpendiculares entre sí y debidamente espaciadas. Cuidado de las mediciones son importantes en la realización de esta tarea. Escuadra de un carpintero miniatura dimensionados también ayuda.

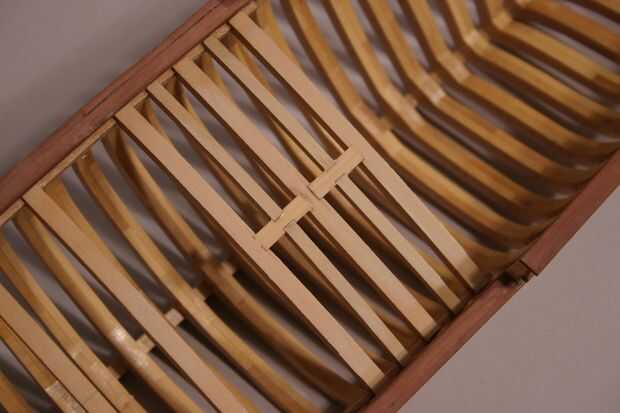

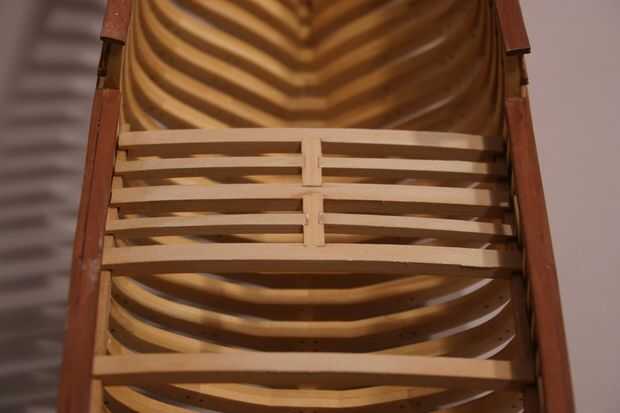

Mirando la foto 16, usted puede ver que otra carling se instala entre el segundo y el tercer rayo y entonces otro borde se instala en él. Siga el mismo procedimiento exactamente como hacía antes.

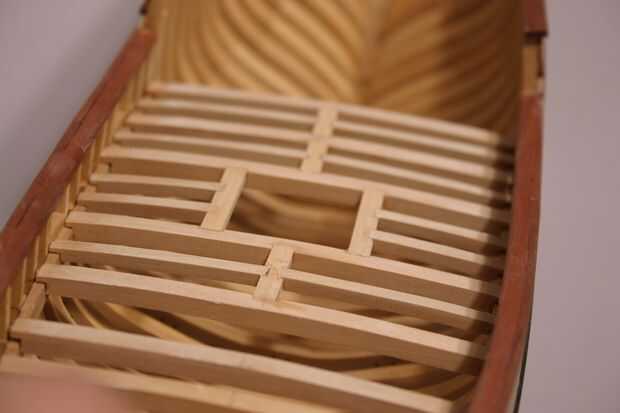

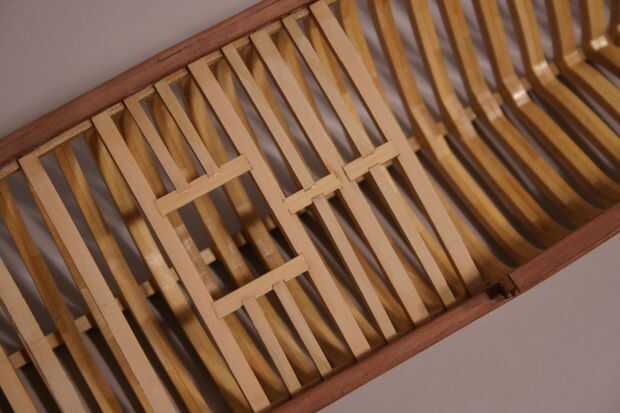

Hacia el 4 º rayo, ver que hay un boquete grande entre él y el rayo 3 como se muestra en las fotos 16 y 17. Esto es porque los carlings no están centradas esta vez pero forman el marco de una gran escotilla. Cubiertas tenían portillas para que pudiera obtener aire en la parte inferior interior y que no hubo acceso a la zona interior del casco. Generalmente había una escalera en algunas compuertas que llevan a un piso inferior.
Para la apertura de la escotilla del marco no difiere de los procedimientos que sigue para instalar las anteriores dos carlings y repisas. Sin embargo, son más anchos, los carlings de esta escotilla. 250". Refiriéndose a los planes de la cubierta, tomar una medida desde la línea de centro en el interior borde de cada carling. Transfiera esta medida a las vigas de cubierta de modelo, hacer primero la carling y bisel los dos extremos. Use la carling para marcar la ubicación de las ranuras debe caber en y luego corte las muescas con tu #11 Xacto.
Hacer los bordes y que encajen antes los carlings hatch instalados. Luego pegue los carlings en lugar. Tomar medidas de los planes para localizar las muescas que se corta por los bordes. Corte las muescas. Cortar los bordes de biselar el extremo y finalmente, pegue los bordes en su lugar. ¿Simple, correcto?
OK, quizás no tan simple cuando es tu primera vez. Pero yo siempre me digo a mí mismo, es solamente madera. Desordenar, no es gran cosa, a solo cortar otra pieza de madera y vuelva a intentarlo.

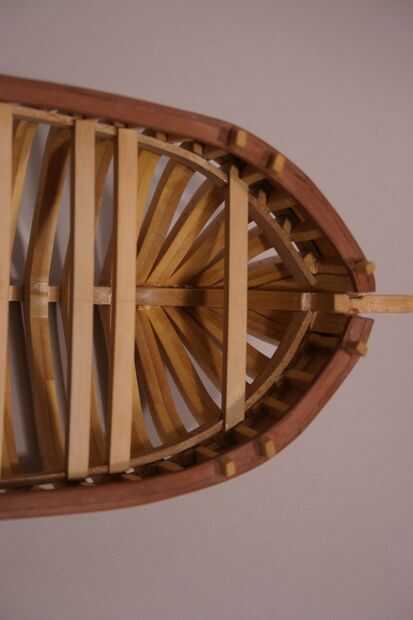

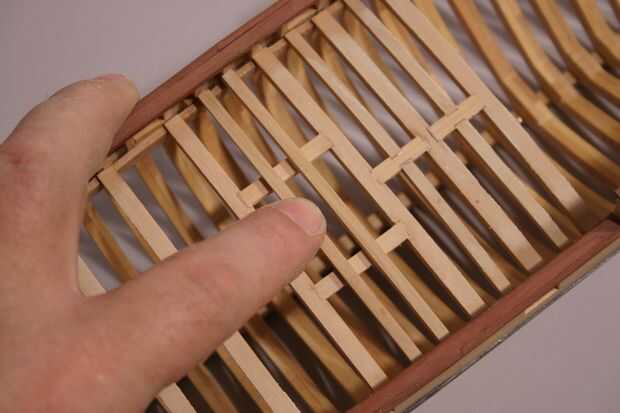

La foto 18 me muestra sosteniendo los bordes en lugar de marcado y corte. La foto 19 muestra la apertura de la escotilla ahora enmarcada. En la foto 20, 21 y 22 puede ver que otra carling se instala entre las vigas de 4 y 5 y una cornisa se instala en carling. Ahora llegamos al marco de arco de la cubierta.

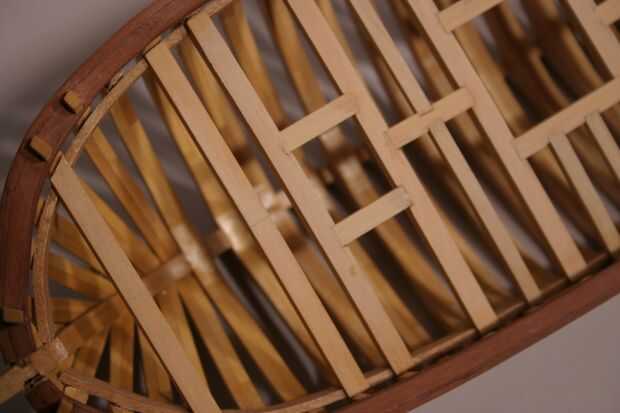

Si observas las fotos restantes y su plan de cubierta, puede ver que hay dos más pequeños hatch aberturas enmarcadas. Primero un pequeño carling se instala entre las vigas de la cubierta 7 y 8. No hay carling entre la viga de la cubierta 6 y 7.
Después de instalación estos carlings, una cornisa se instala dejando una abertura entre los carlings en la zona centro. Tomar las medidas de sus planes para obtener la ubicación de estos salientes. Después de instalación las repisas, 2 más de los carlings se instalan formando el marco de dos portillas pequeñas.
Ahora todo lo que queda es añadir lo que se llama un breasthook para que las planchas de cubierta tienen algo para poner encima de en la proa de la nave. Puede hacer una plantilla de papel que se ajuste a su particular casco con el cubierta plan como punto de partida. Es probable que el dibujo de cubierta puede no coincidir con el modelo exacto pero no te preocupes por eso. Forma de casco es una variable porque una persona puede arena más agresivamente que otra persona que va a cambiar un poco la forma.

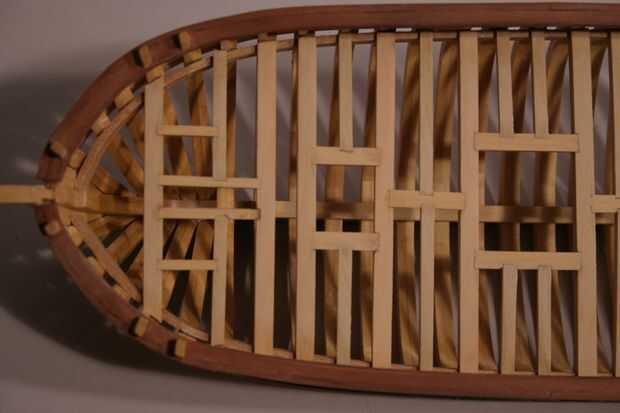

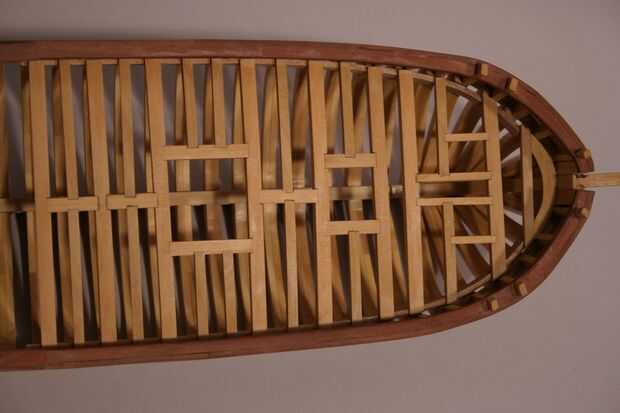

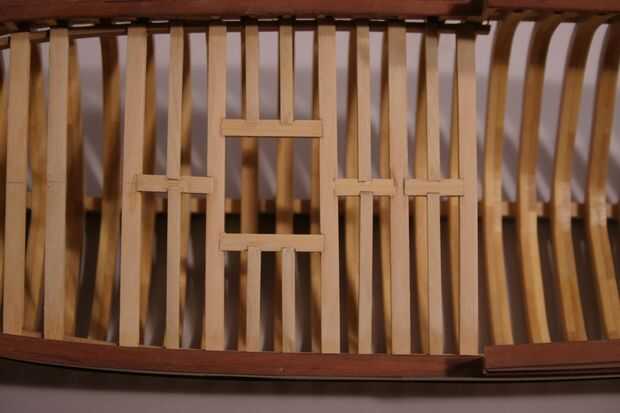

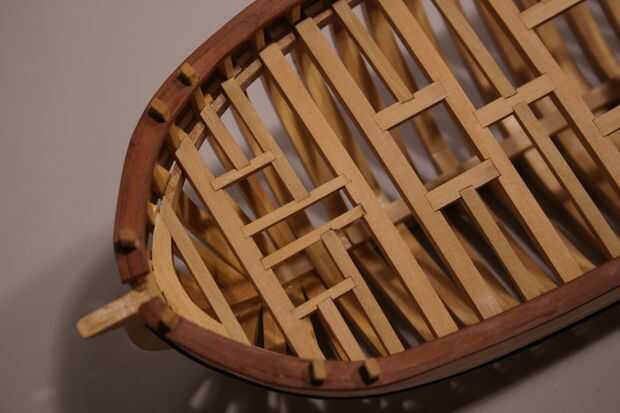

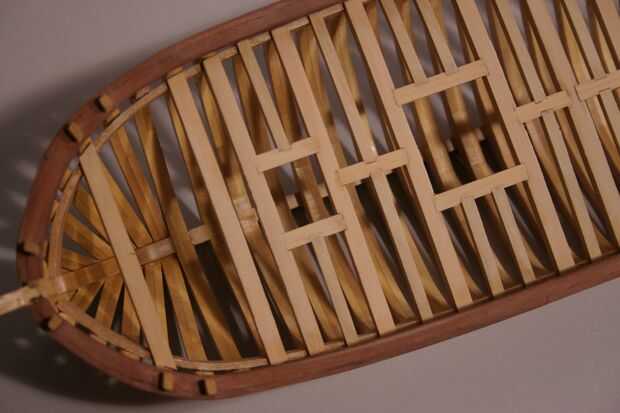

La última foto (y 1) muestra la cubierta totalmente enmarcada. Se puede ver que se ha añadido un borde más hacia popa del gancho de la mama. Esta repisa es 1/8" cuadrado y puede hacerse de ripeo el reborde en la Sierra de Byrnes en un ancho de 1/8 después de cortar hacia fuera en su sierra.
Una vez que se ha enmarcado la cubierta entera, de la arena hacia fuera con un bloque de lijado como la mini lijadora que te mostré anteriormente. No ponga un acabado en él todavía aunque. En un paso futuro hará y añadir muebles de cubierta tales como Portilla brazolas y algunos tablones de madera de la cubierta. Un final causaría problemas con el pegamento se adhiera.
En el siguiente paso se marco la zona de quarterdeck utilizando el mismo procedimiento seguido aquí.
