Paso 18: Agregar los detalles de Quarterdeck
Madera necesaria para este paso:
2. 093" x. 310" x 24" Suiza pera - brazolas de escotilla
1. 062" paquete de rejilla tiras de modelo Expo
(8) 186" x. 062" x 24" holly - tablaje de la cubierta
(1) 167" x. 167" x 12" madera de boj - bitas
1. 062 "x 3" x 12 "Bitácora de boj - bajada,
1. 031 "x 3" x 12 "pera Suiza - recorte en bajada y bitácora
(1) 155" x. 155" x 12" madera de boj - chimenea
(1) 250" x. 250" x 6" Suiza pera - bombas de árbol de olmo
Herramientas necesarias para este paso:
Sierra de mesa miniatura Byrnes
Cuchillo Xacto
#22 Xacto hoja
#11 Xacto hoja
Broca de tornillo pasador con 3/32"
Bloque de lijado
Diferentes granos de lija
Papel de construcción negro
Tijeras
PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.

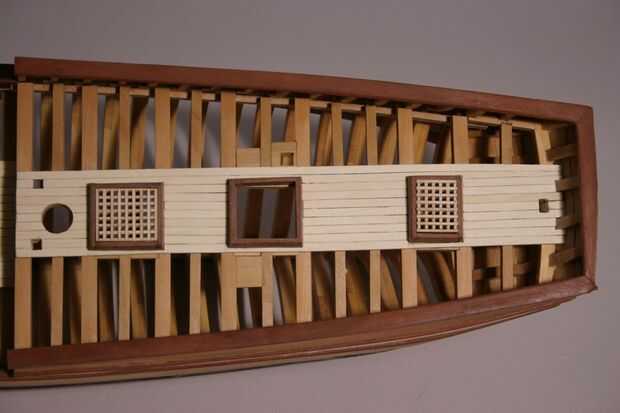

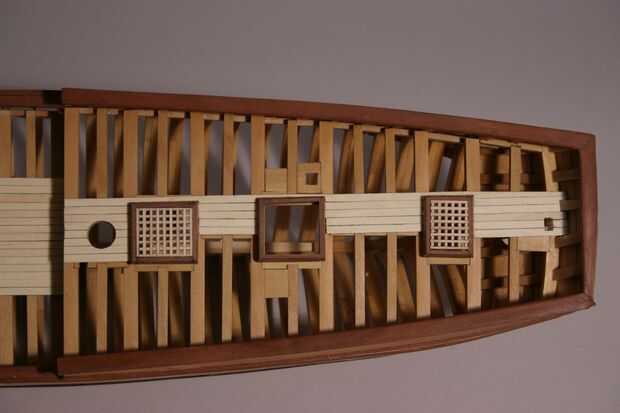

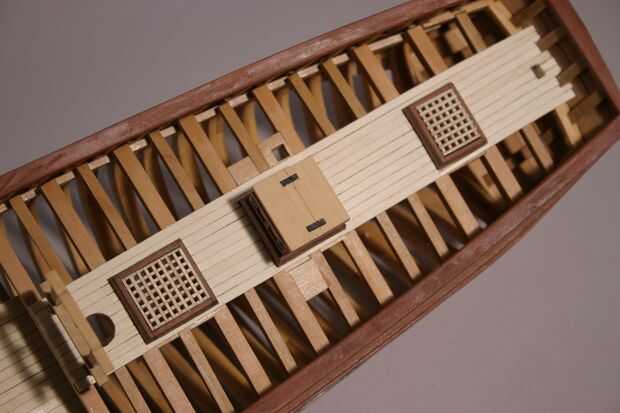

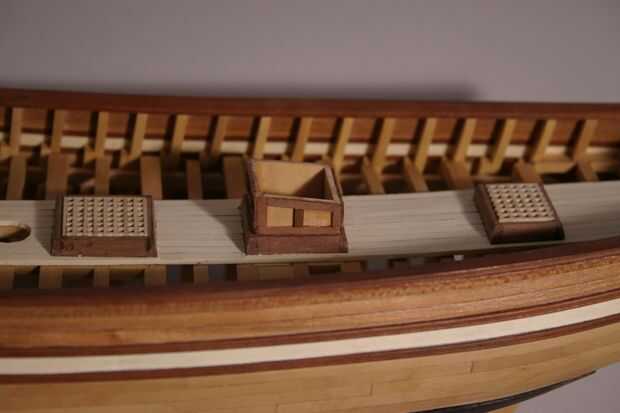

El quarterdeck tiene dos tambuchos con tapas de rejilla que se realizan en la misma forma que las escotillas de cubierta principal. Las 3 primeras fotos muestran estas escotillas. También se puede ver que el holly cubierta tablaje se ha agregado en el área del centro usando tiras de la misma 3/16 "x 1/16" con los bordes ennegrecidos. También hay una gran escotilla en el centro como se muestra en las fotos.

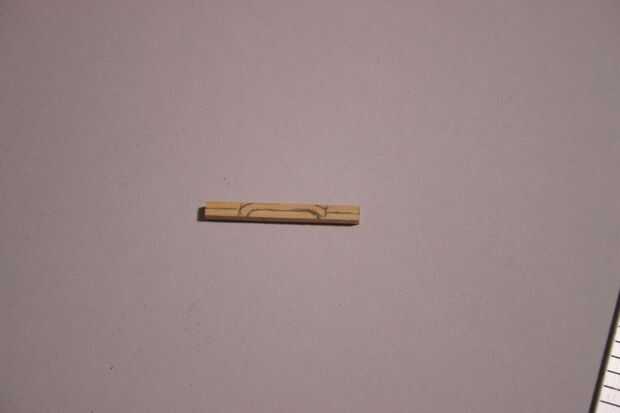

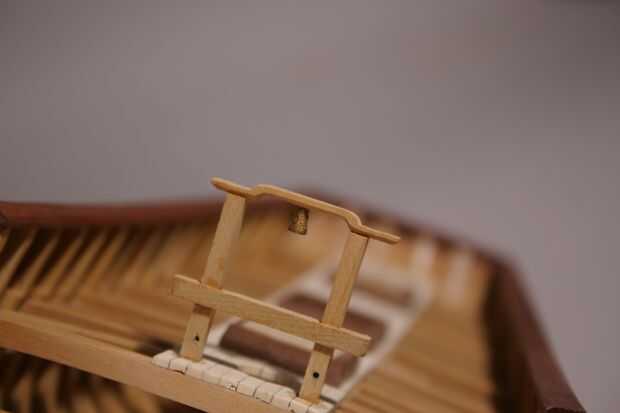

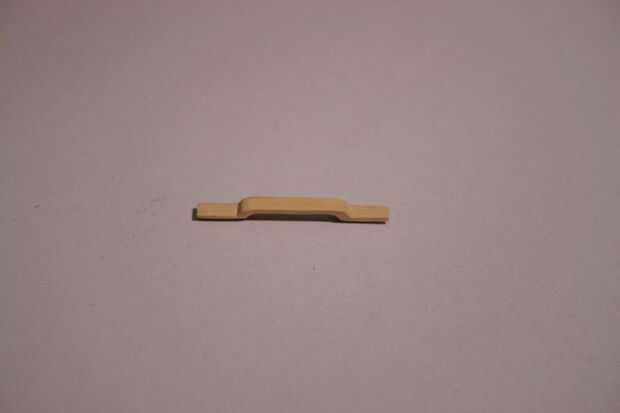

Al final delantera de la cubierta es una estructura llamada bitas. Esta estructura consiste en dos postes de altura con una viga cruzada que tiene una forma especial. La 4ª, 5ª y 6ª foto muestra cómo la Cruz superior de la viga se hace utilizando un trozo de. 167" x. 167" madera de boj. Los postes pueden realizarse desde el mismo stripwood pero deben cortarse a. 137" x. 137". El travesaño inferior es. 167" x. 167". Puede usar varias piezas de dibujo para obtener las medidas de estas piezas.

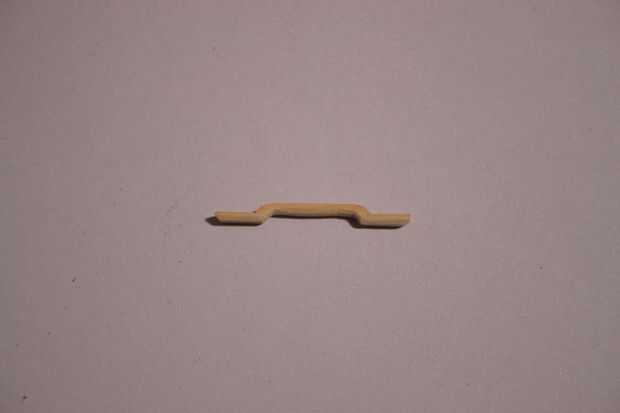

Es en la forma de la viga transversal superior en forma arqueada a mano usando un #22 Xacto. Una campana cuelga de la parte inferior que puede adquirirse en Expo modelo también.

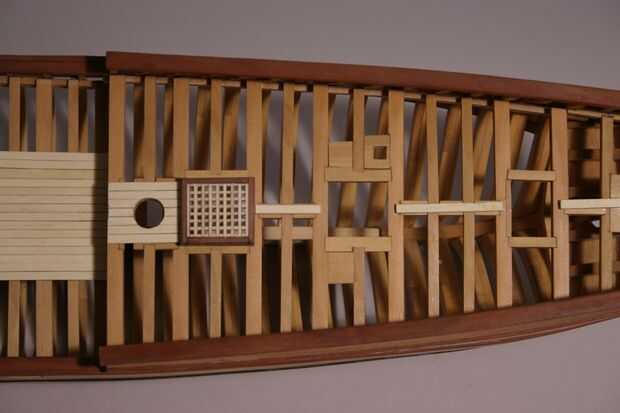

Como se ve en la foto, se cortan dos agujeros cuadrados en la segunda tabla a cada lado (desde el borde exterior de las planchas de cubierta) entre la primera viga y borde de la primera. Puede empezar por un pequeño agujero con un tornillo pasador y una pequeña broca de perforación. Entonces el agujero puede ampliarse utilizando un cuchillo Xacto de #11.

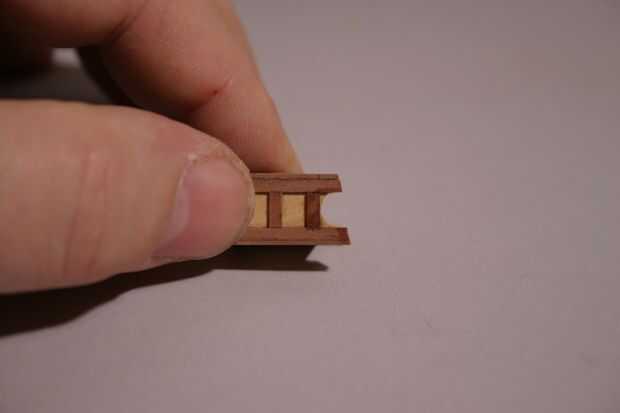

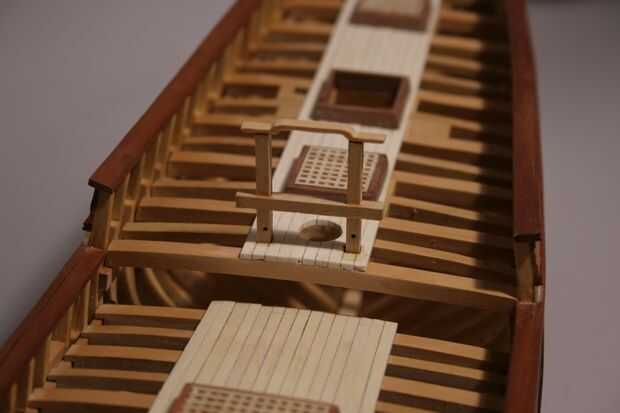

Los postes a las bitas se adapta a int el agujero que está pegado a la parte posterior de la viga de cubierta. La madera transversal inferior tiene muescas cortadas en él en cada extremo por lo que se puede aplicar a los dos postes como se ve en la foto. Los postes disponen de muescas correspondientes para la Cruz de madera mate a.
Los puestos también tienen un agujero pequeño perforado a través de ellos en su base. Este agujero es una simulación de una roldana que habría instalada en los puestos para ciertas líneas pase a través del aparejo, pero toma y la instalación de un pequeño detalle son muy difícil.
Detrás de las bitas es el agujero de mástil que debe excluirse de los tablones de madera. Perfore un pequeño agujero para comenzar con y luego ampliarla con un #11 Xacto.

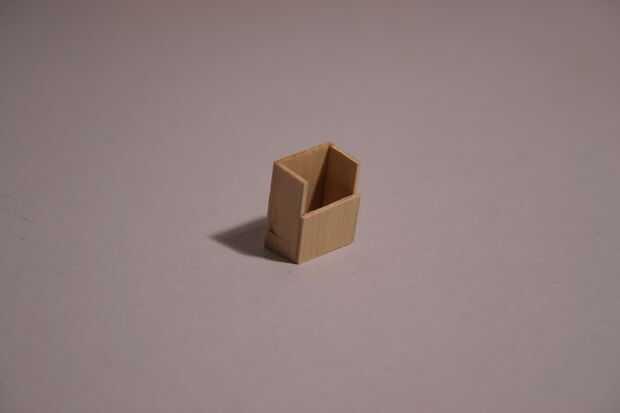

Llama ahora acabar con ese hatch medio que es una bajada. Los cuatro lados están hechos de 1/16" espesor madera de boj. Sus planes de varias piezas mostrará el tamaño de cada lado. Estas piezas se ensamblan como se muestra en la foto 9 y se colocan dentro de la brazola de la escotilla en medio de la cubierta. Nótese que la parte superior es ligeramente inclinado a popa que aparece también en sus planes. brazolas de escotilla fueron cubiertos en el paso anterior y se hacen de madera de peral suizo.
La bajada tiene algunas finas. 031" x. 062" recortar pedazos de un billete de pera Suiza. Estos dan la bajada algún contraste. Pequeñas bisagras en las puertas simuladas se hacen cortando pequeñas tiras de cartulina negra y pegar con cola blanca. Una parte superior fue hecha de una pieza de. 062" madera de boj que se adapta a la estructura con una proyección leve en los cuatro lados. La tapa es anotado con un #11 Xacto para simular dos piezas separadas y bisagras simuladas están hechos de papel de construcción negro. La foto 10 y 11 muestra la bajada completa.
El detalle siguiente para hacer es la chimenea de la cocina. Las naves tenían un horno en la cubierta inferior. Aunque no debajo de cubierta detalles fueron hechos para este modelo, todavía puede mostrar esta chimenea en el quarterdeck. Se hace de una pieza sólida de madera medición. 155" x. 155" boj pintados de negro y se puede ver en la foto 12.

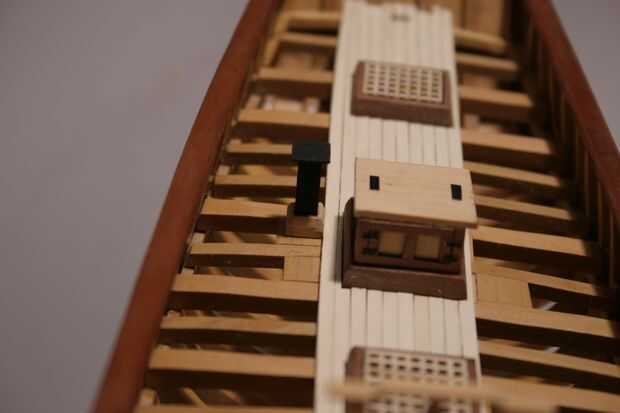

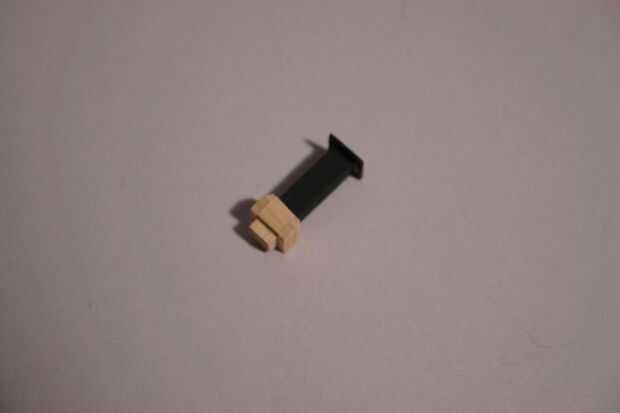

Alrededor de la parte inferior, una brazola de escotilla pequeña como la estructura se hace uso de. 062" x. 155" stock (utilizan el mismo stock la chimenea estaba hecha de pero cortarlo a. 062" de espesor). Primero se agregan 2 lados alrededor de la chimenea. Luego se agregan los otros dos lados. Una vez que se han añadido los cuatro lados, son biselados levemente a lo largo de la zona alta. Una tapa para la chimenea está hecha de. 031" stock de pera Suiza pintados de negro como se ve en la foto 15. La parte superior por encima de la brazola es pintada de negra. La chimenea está pegada a la Plaza de apertura en el lado derecho de la cubierta junto a la bajada, como se ve en la foto 16 y 17.
Naves tenían bombas que fueron utilizadas para bombear agua fuera de la parte inferior de la nave que pueda acumularse de un mar agitado, fugas o lluvia. Estos fueron llamados bombas de árbol del olmo porque fueron hechos generalmente de árboles del olmo debido al árbol de la dureza y longevidad cuando se expone al agua. 15 a través de las 18 fotos muestran cómo se hacen estas bombas.

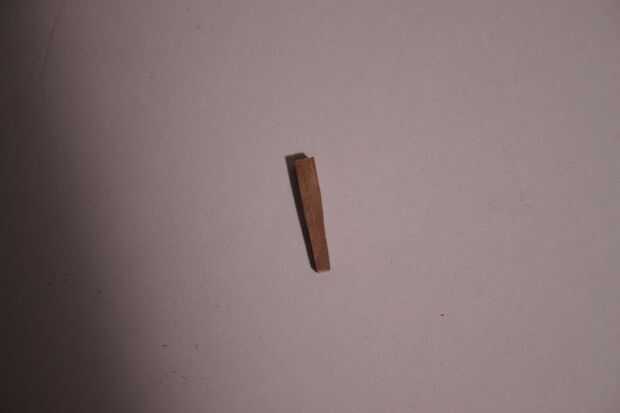

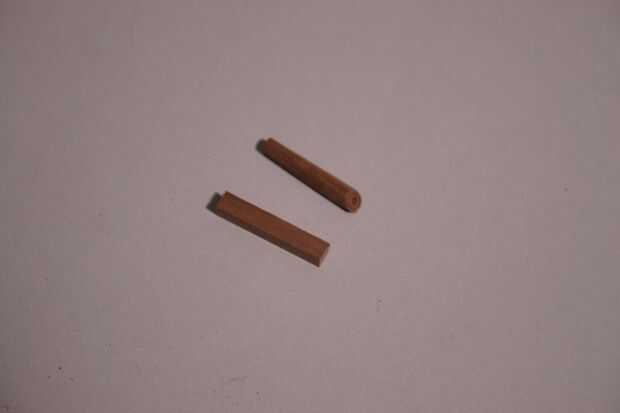

Dos de estos hacer usando 1/4"(. 250") cuadrado suizo pera que es 1" de largo. Primero cortar el trozo. Entonces de la forma cónica los cuatro lados de un extremo a otro por lo que un extremo es 3/16 (. 186") cuadrado y el otro extremo es 1/4" (. 250") cuadrado.

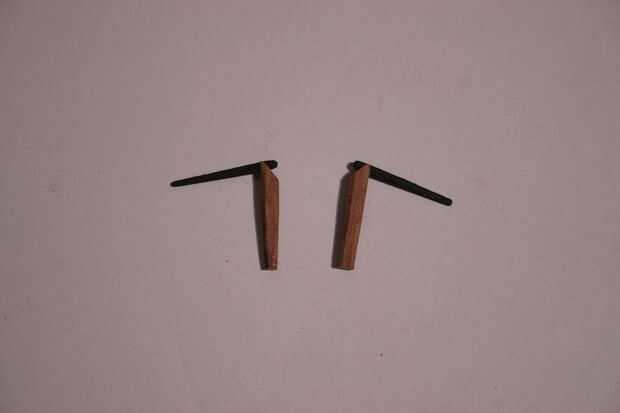

Después afila, bisel cada esquina de arriba a abajo para formar una forma octogonal, como se ve en la foto 19. Perfore un pequeño agujero en la superficie superior (el extremo ancho) y luego biselar ligeramente como se muestra en las fotos. Finalmente, corte una muesca en el borde superior del extremo biselado y añadir una franja cónica de. 031" madera para servir como mango. Pintar la manija negra como se ve en la foto. La foto 18 muestra estas instalado en la superficie plana de madera de las piezas añadido anteriormente cuando la cubierta se enmarca. Orientar las asas de un ángulo en la parte delantera como se muestra en las fotos.
El último detalle hacen de tol en este paso será la bitácora. La bitácora era una caja como la estructura que albergaba una brújula y una pequeña vela o linterna dentro. Fue utilizado para ayudar en saber que la dirección de la nave se dirigía en. Un hombre funcionaría la sierpe que fue atada al timón para dirigir la nave en un determinado rumbo de la brújula.

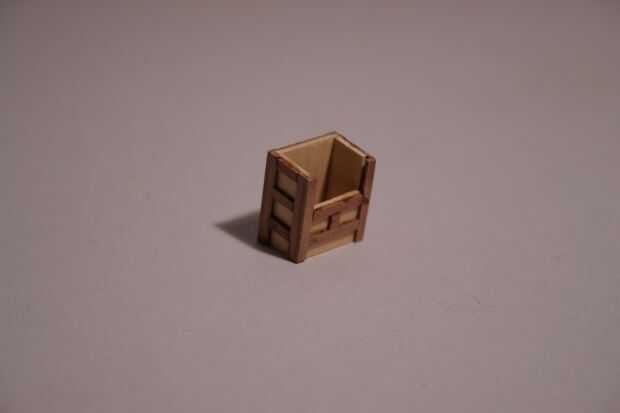

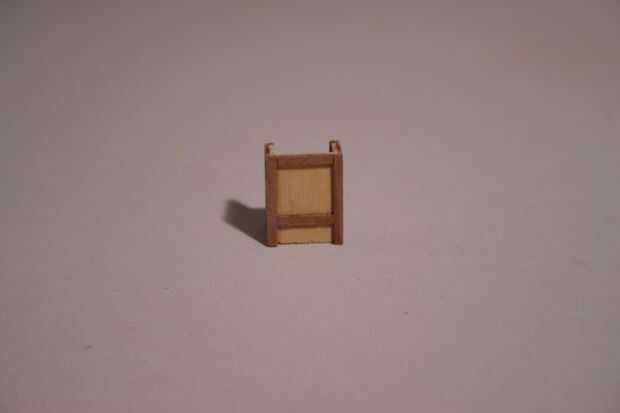

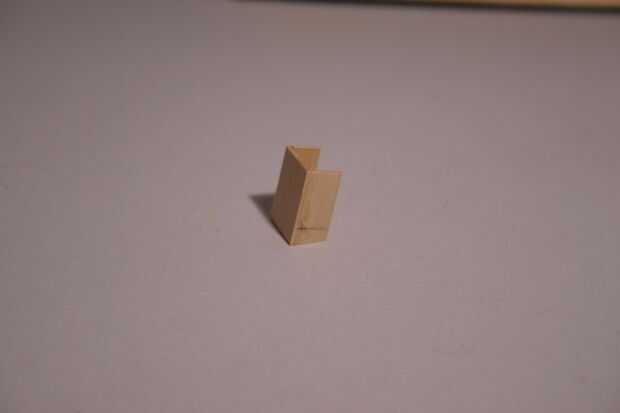

La bitácora se hace de manera similar a la bajada usando. 062" grueso madera de boj. Usar su plan de varias piezas a lo largo y ancho de cada pieza. Construcción se muestra en la 19yh a través de las fotos 20.
Observe cómo el borde inferior se corta en un ángulo. Esto es porque se levanta la cubierta de proa y popa. El ángulo inferior hace la bitácora recto montado a la cubierta.

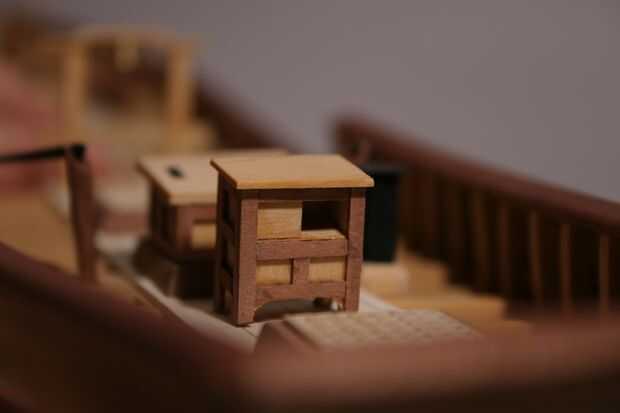

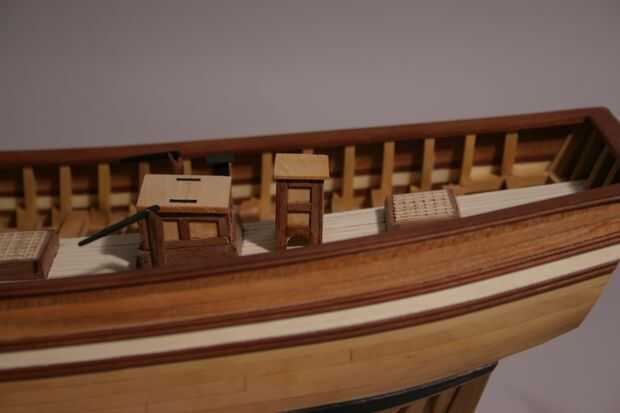

Recortar los bordes con pera Suiza como se muestra en las fotos. La bitácora detrás de la bajada de montaje como se muestra en la foto 21 y rematar con un techo hecho de. 062" madera de boj o de contraste,. 031" pera Suiza como se muestra en la foto 21 y 22.

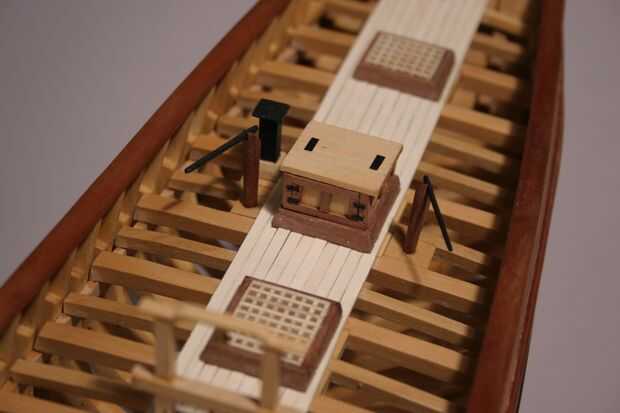

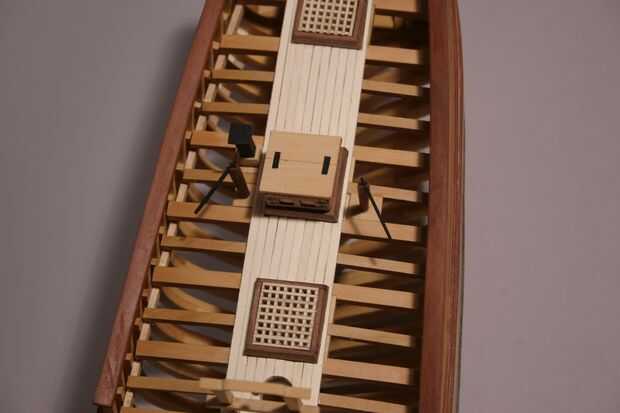

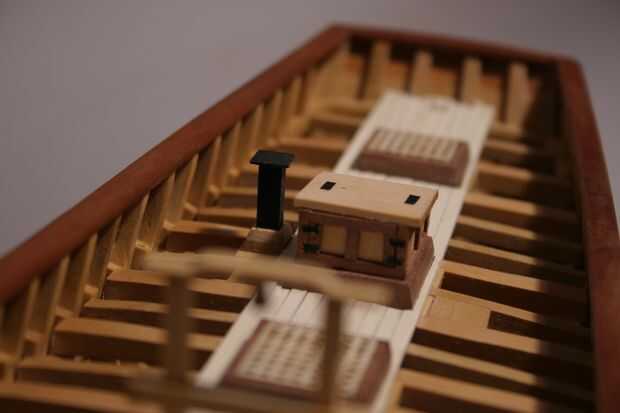

La última foto muestra el quarterdeck completa con todos sus detalles de cubierta. En el paso siguiente y final, se hizo y añadidos a la nave completando así la construcción de una verdadera tabla en marco modelo nave hecha desde cero todos los detalles. Modelado de feliz!
