Paso 5: Añadir la inventaron y la popa Deadwood
Madera necesaria para este paso:
(1) 5 "x 3" x.125 boj - popa deadwood
(1) 5" x. 250" x. 375" madera de boj - inventaron
(1) 17" x. 062" x. 250" nogal - quilla falsa
Herramientas necesarias para este paso:
Sierra caladora de velocidad variable
Sierra de mesa miniatura Byrnes
Mango de cuchillo Xacto
#10 o #22 cuchilla Xacto
Tijeras
Cemento de goma
PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.

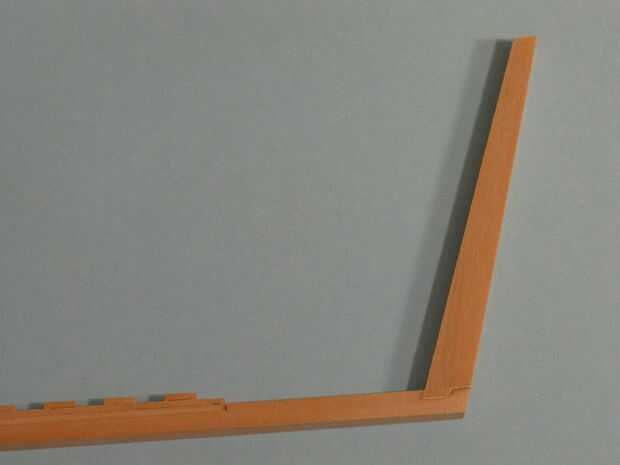

La foto 1 muestra que la quilla es cónica en la popa. Esto es simple a la forma con la navaja Xacto y disco #22. Raspando la superficie de la quilla en ambos lados, puede reducir el espesor de la quilla en la inventaron. La reducción debe comenzar donde se encuentra el marco de la "23".

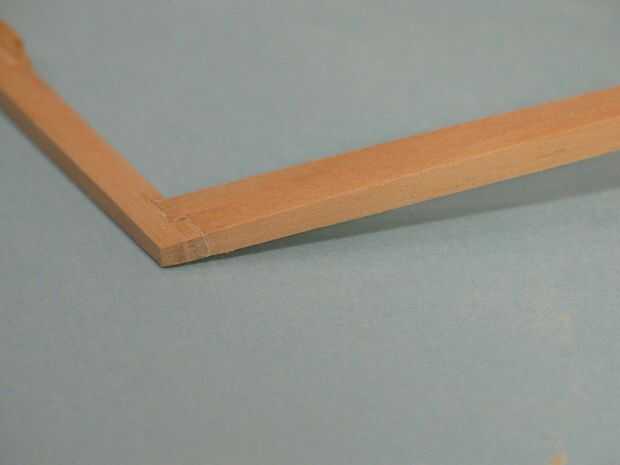

La inventaron es hecha de una sola pieza de madera. 250" grueso. La pieza de madera se debe primero cortar a la longitud, y debe excluirse la articulación inferior. Esto puede hacerse con un Xacto. Utilizar el Plan marco de dibujo para asegurarse de que la inventaron está situado en el ángulo correcto en la quilla.
Puede caucho cemento una plantilla (tomada del Plan marco de dibujo) a la madera por lo que se puede cortar la articulación y se puede cortar la forma general de la inventaron. Usted notará que la inventaron disminuye de arriba hacia abajo. También se afina de lado a lado para que el extremo inferior coincida con la anchura de la quilla.
Después de formar la inventaron, péguela a la quilla mediante Weldbond. Coloque el ensamblado de quilla sobre su Plan de marco de dibujo para asegurarse de que el ángulo de la inventaron es correcta. Dejar la Asamblea solo hasta que el pegamento se haya secado.
Mientras está secando el pegamento en la inventaron, cortar la popa deadwood en su sierra. Usar una plantilla tomada del dibujo Plan de estructura y cemento de goma a la pieza de madera. Lo mejor para cortar el ángulo extremo inferior primero en los Byrnes vio para que tengas dos bordes rectos. Luego se puede cortar el resto en la Sierra de calar.

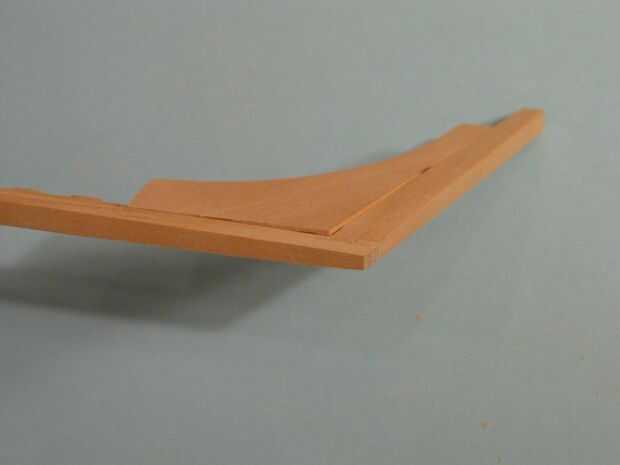

El deadwood se une a la quilla y la inventaron, como se ve en la foto 3. Utilice Weldbond para pegarla. Se debe estar alineada a un lado en la quilla para que quede centrada sobre la quilla. Esto dejará un hueco a cada lado de aproximadamente 1/16" o. 062", pero que recreo tendrá más pequeño en la inventaron porque usted afila la quilla a cada lado.

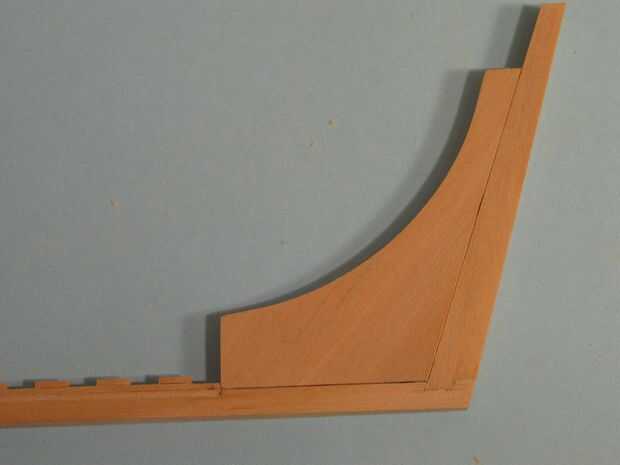

La articulación de la barbilla corta en la quilla necesita antes que se extienda aproximadamente 1/4" para que se extiende hacia la popa deadwood. Esta extensión de la barbilla común es en forma de "L". Puede ver una línea débil en la quilla en la 3ª foto, donde la articulación de la barbilla tiene que ampliarse. Esto puede hacerse con la navaja Xacto.

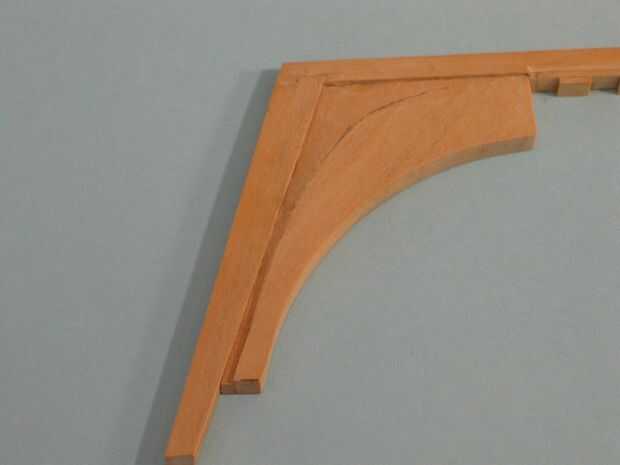

A continuación, necesitará la popa deadwood en la esquina donde se une la inventaron la forma cónica. Si buscas en la 3ª foto que muestra un tiro "antes" de la popa deadwood, mira la foto 5, verá cómo el deadwood ha sido formado con un cuchillo de la manía para que la zona de popa de la esquina es empotrable. Esto es necesario para que si se aplicaron tablas al casco inferior, sería al ras con la inventaron donde ponen las tablas en el deadwood.
Usted puede hacer una plantilla de la zona curvada que es cónico trazando la parte inferior de los marcos de 25 a 28 que se muestra en el dibujo marco Plan. Los marcos adjuntará al lado de la leña, así que la leña debe ser plano y perpendicular a la quilla en la zona donde se fijan los marcos. Sin embargo, el área por debajo de los marcos debe ser cónico para que el labio empotrado formado por el deadwood es el mismo ancho de principio a fin. Todo esto forma parte de la articulación de la barbilla dónde las tablas contra los marcos y deadwood.
Si nos fijamos en la foto 5, vemos que la articulación de la barbilla también se extiende hacia arriba a través de la leña donde se une a la inventaron. La forma va desde una forma de "L" en la esquina de la quilla y la inventaron, a una forma de "U" que se extiende hacia arriba a través de la leña en la parte superior de la inventaron. La inventaron ayuda a forma el conjunto al igual que la proa deadwood la barbilla hizo en el arco. Tenga en cuenta que el propósito de la articulación de la barbilla es que los tablones de madera formar un sello apretado del agua donde se encuentra con la quilla, deadwood de proa y popa deadwood.
La última foto muestra la quilla totalmente montada. Una pieza contrastante de madera ha sido pegada a la parte inferior de la quilla como la falsa quilla. Me gusta usar una madera contrastante para la quilla falsa porque solo da la estructura de alguna clase.
