Paso 6: Hacer cortes marco
Para hacer los marcos, se utilice un método de hacer espacios en blanco de marco de listones de madera pegados hasta en dos capas. Esta técnica de capas se denomina comúnmente estructura hermana. El archivo ZIP de dibujos incluye un dibujo individual para cada fotograma, así como dibujos en blanco de 3 fotograma diferente. Los dibujos de marco son que todas en el PDF del archivo llamado "Drawings.pdf de marco". Los dibujos en blanco de marco están etiquetados según los marcos que pueden cortarse desde el espacio. La forma de las piezas en blanco puede verse en la primera foto de este paso. También hay un dibujo para cada fotograma en blanco llamado "marco 1.pdf", "Marco 2.pdf", y "Marco 3.pdf" que muestra las partes individuales para cada marco en blanco.
Madera necesaria para este paso:
(46) 24 "x 1" x.125 boj - espacios en blanco de marco
Herramientas necesarias para este paso:
Sierra de mesa miniatura Byrnes
Mango de cuchillo Xacto
#10 o #22 cuchilla Xacto
Cemento de goma
Tijeras
Clips de oficina
PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.
Espacios en blanco de estructura consisten en dos capas de madera pegadas juntas para formar una forma de "U". Las dos capas se componen de varias piezas en diferentes ángulos para formar esta forma de "U". Las articulaciones de una capa están en una ubicación diferente que las juntas de la otra capa. Es como hacer tu propia madera con dos capas de madera. Todos sabemos cómo es fuerte y resistente madera contrachapada puede ser.
La foto 1 muestra la forma de las piezas en el marco en blanco que debe ser cortado. En el lado derecho de la foto ves las piezas de medio marco los espacios en blanco, marcos de 24 a 34. En el lado izquierdo ver las piezas para el marco en blanco para los marcos 1, 21, 22 y 23. El marco en blanco para los marcos de 2 a 20 es similar al espacio en blanco de Marcos 1, 21, 22 y 23.
La madera de estas capas será. 125" de espesor. La anchura de las piezas del marco en blanco es 1". Es una sola tira de material en blanco del capítulo 24" de largo para que todos de las piezas para una mitad de un marco se ajustan en el material blanco del marco. Eso significa que usted necesitará aproximadamente 68 tiras para hacer los marcos, pero para este paso, sólo necesita 46 como cubro los mitad Marcos y sus espacios en blanco en otro paso.
Echemos un vistazo a un marco de dibujo como se muestra en la foto 2. Hice este dibujo del CAD muestra un perfil de la estructura. Se puede ver que una de las capas de madera se detiene por debajo de la altura total del marco. No te preocupes acerca de esto cuando nuestros espacios en blanco del marco. Explicaré esto más adelante en estas instrucciones.
También notará en la 2 º foto que el marco actual es sólo la mitad tan alta como el marco en blanco. Esto es por diseño. Más adelante mostraré cómo los marcos se instalan en una plantilla especial que tendrá lugar en la alineación. Al final, este sobrante de la madera se cortará cuando se corta el modelo de la plantilla que se mantienen Unidas.

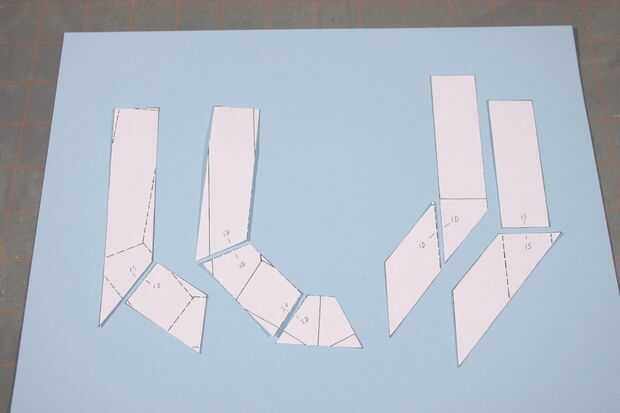

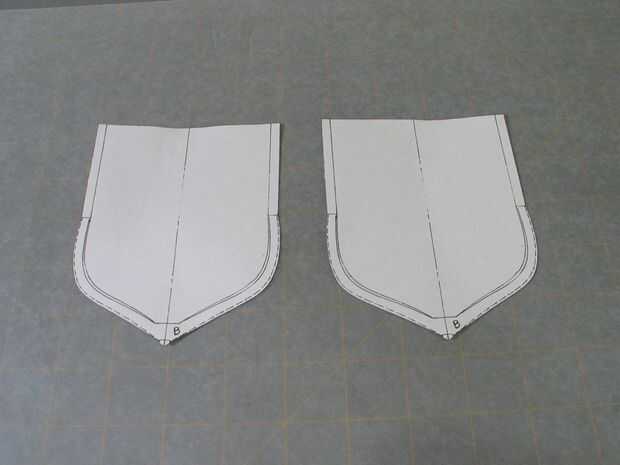

La foto 3 muestra cómo los patrones para el cuadro blanco se presentan en un tocho de madera para cortar. Para cortar estas piezas, desea utilizar una hoja delgada como el. 035" hoja que he mencionado anteriormente. Se hace un corte muy limpio y fácilmente rebanadas a través del material de marco en blanco.
Los siguientes videos muestran y ayudan a explicar el proceso utiliza para cortar piezas en blanco del marco sobre una mesa Preac vio. (Nota: la tabla Preac sierra ya no está disponible. Lo compré hace más de 20 años cuando empecé a construir modelos de barcos desde cero. Es muy similar a la Sierra de mesa miniatura Byrnes recomendé anteriormente en estas instrucciones).

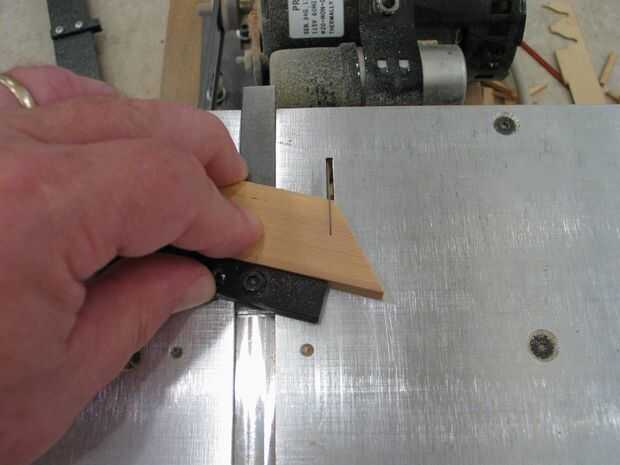

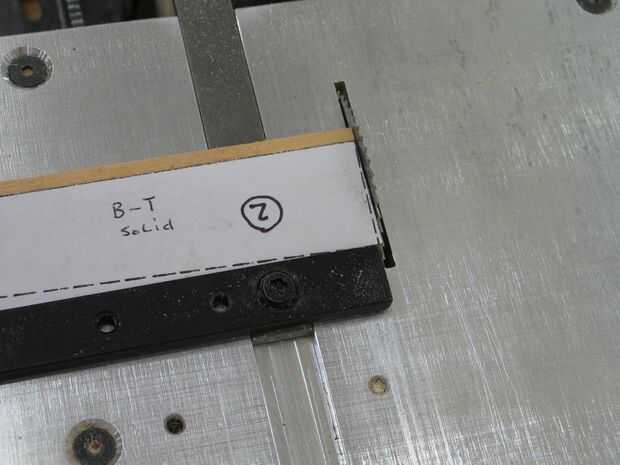

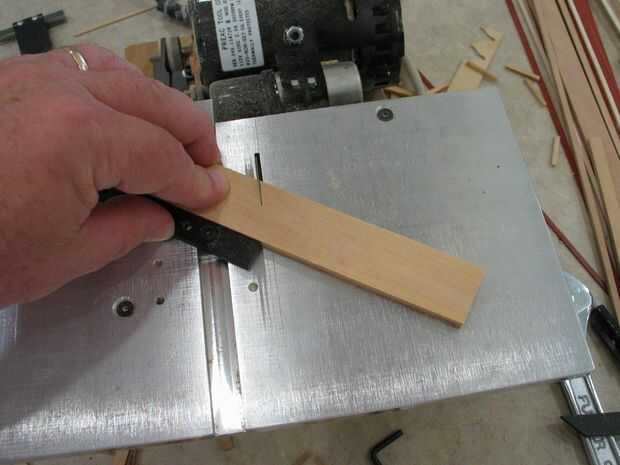

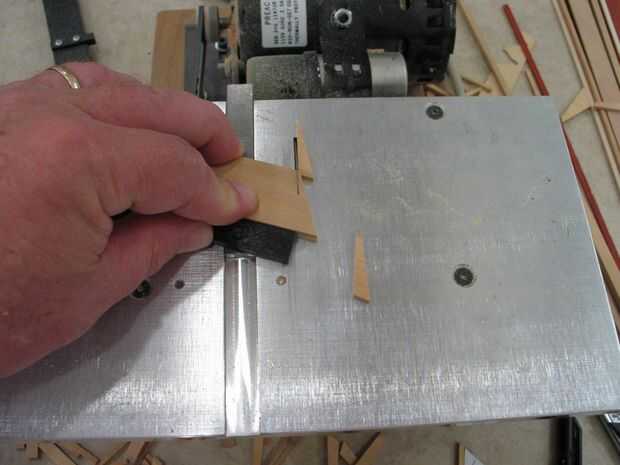

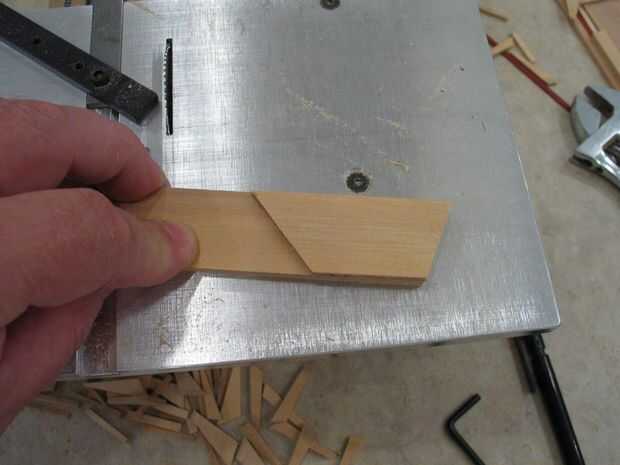

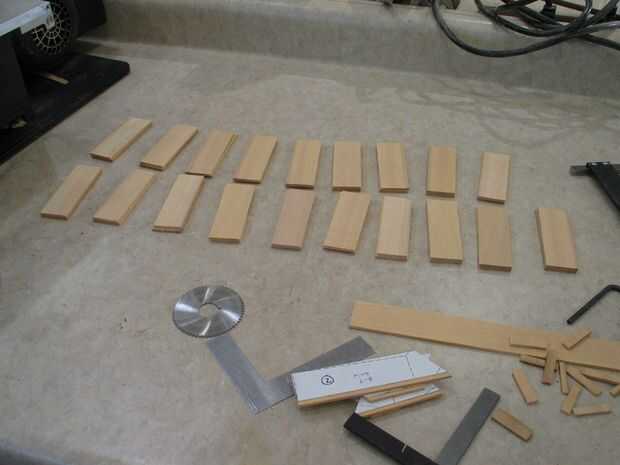

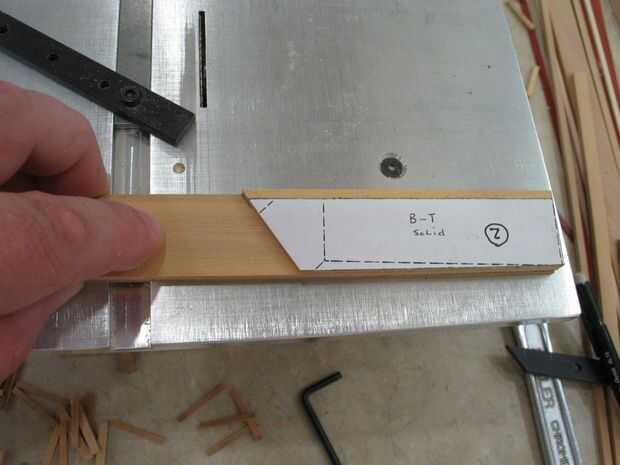

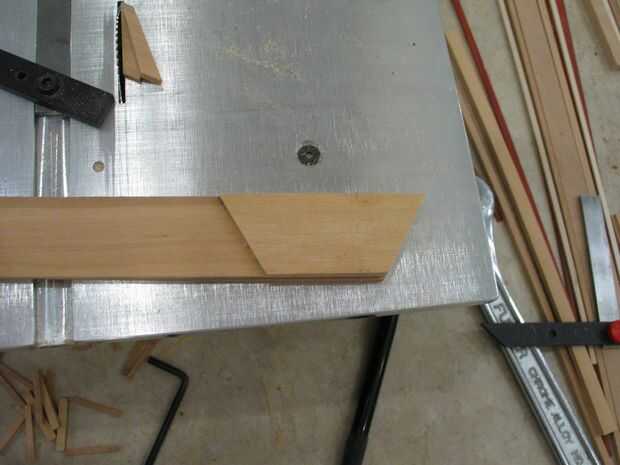

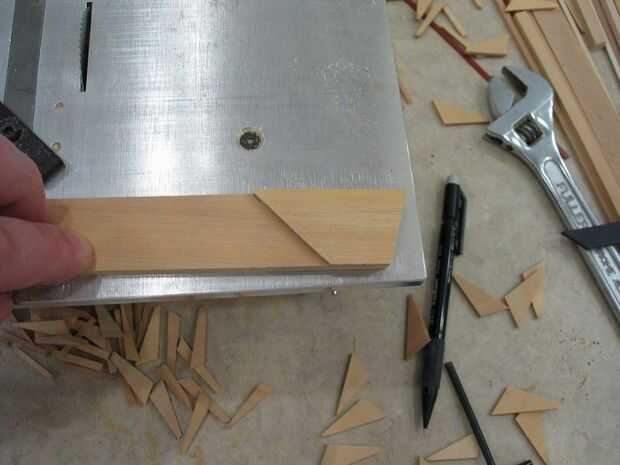

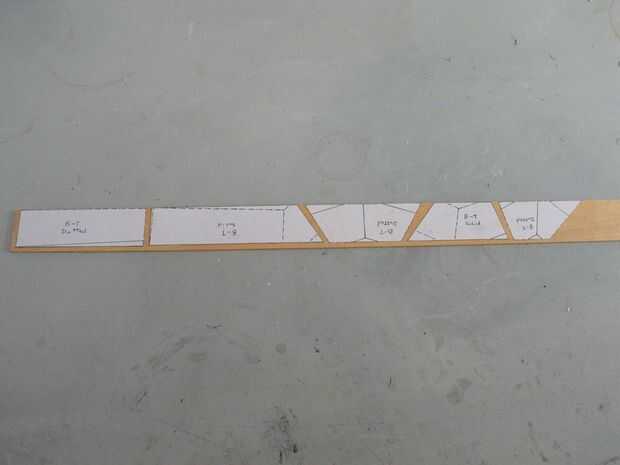

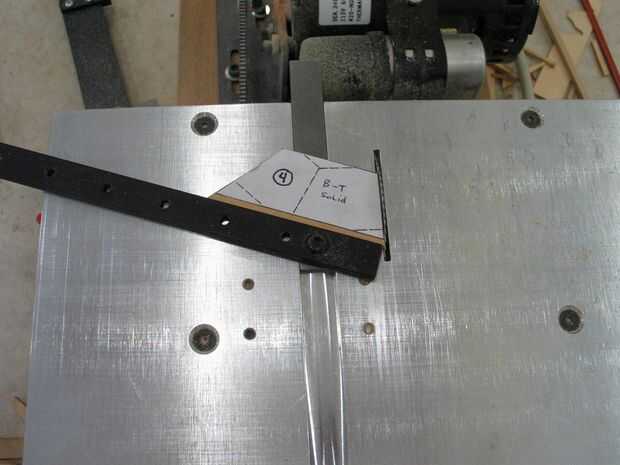

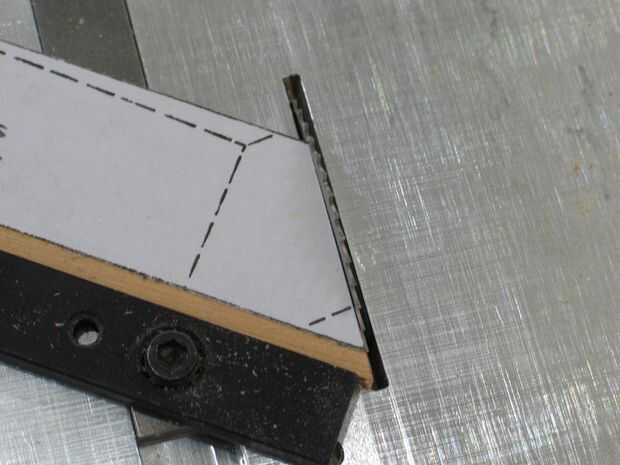

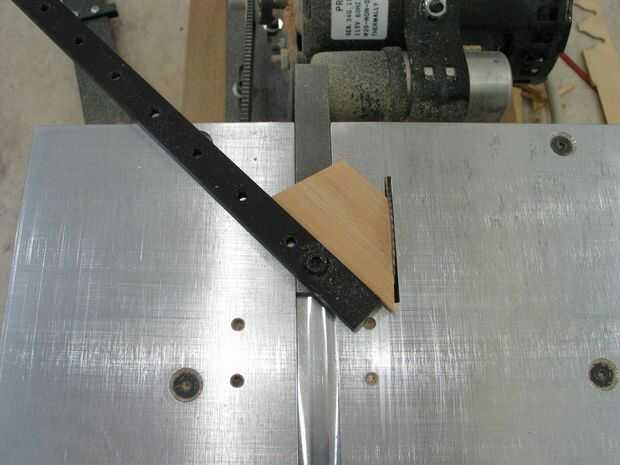

Fotos 4 14 muestran cómo las piezas del marco en blanco se recorte como ha visto en los clips de vídeo. La foto 15 muestra una pila de piezas del marco en blanco esperando para ser pegadas.

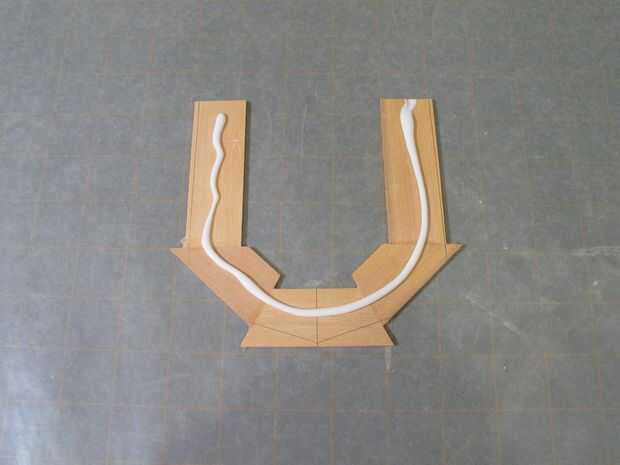

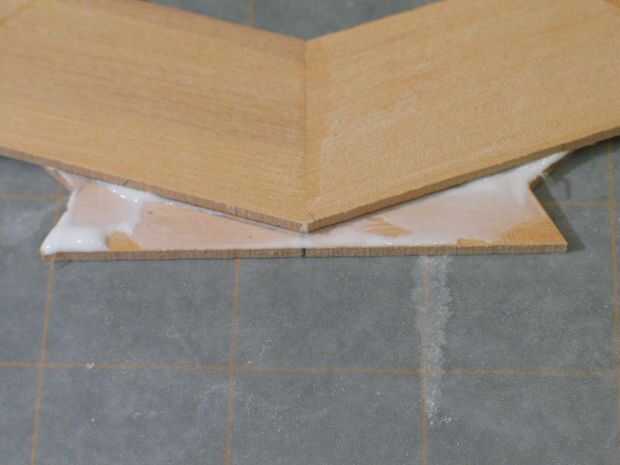

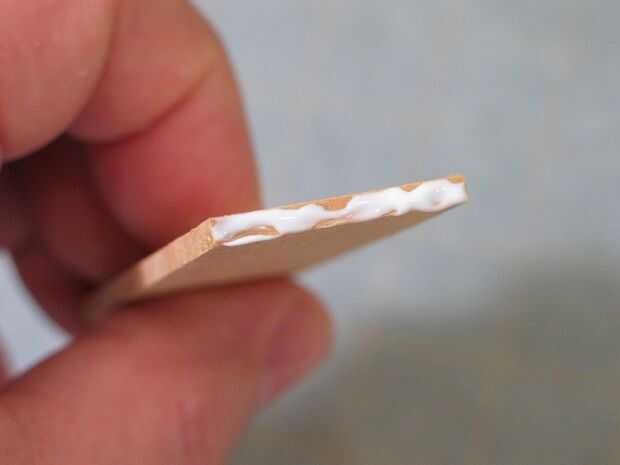

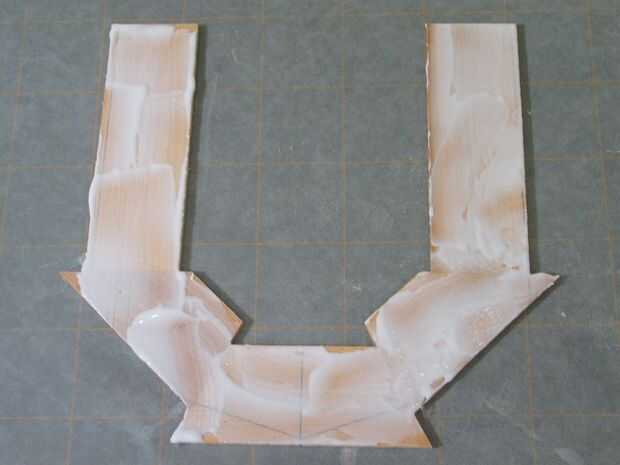

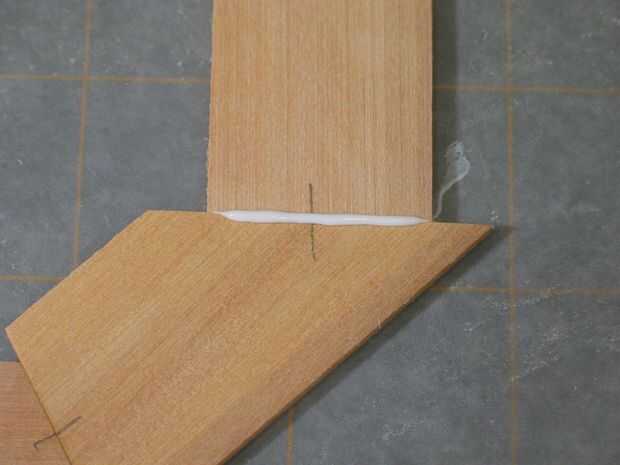

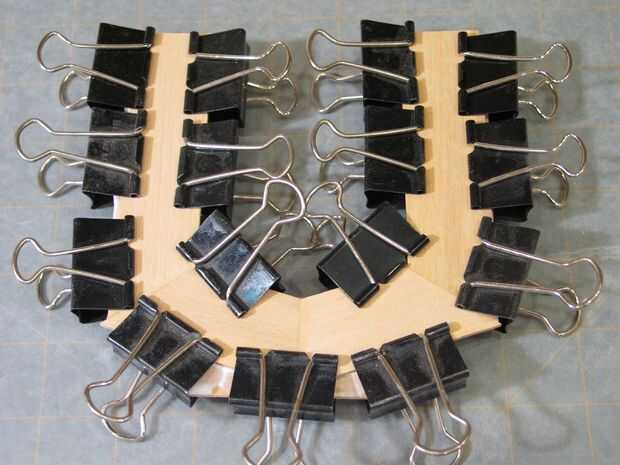

Foto 16 y 17 muestran cómo un marco blanco se pega. Puede utilizar pegamento de cualquier buen carpintero para pegar estos. Prefiero Weldbond pero Titebond obras así. Weldbond es más gruesa y puede ser sin pegar sumergiendo el conjunto en el alcohol.

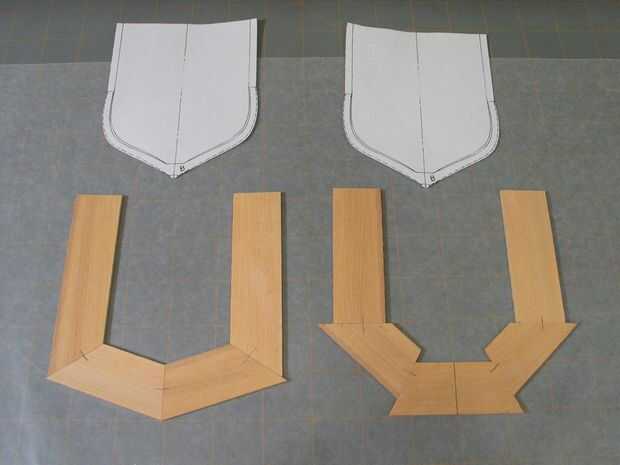

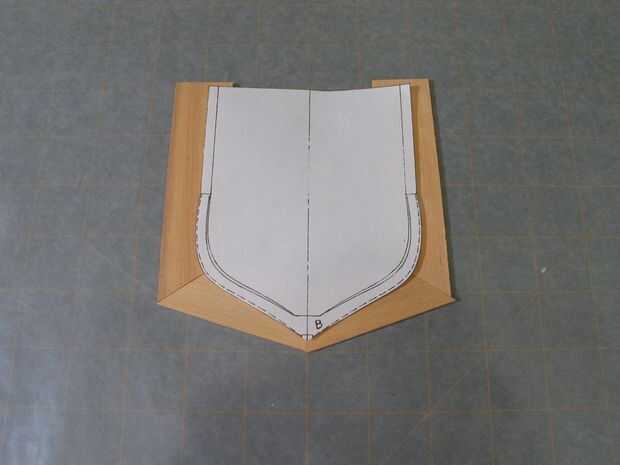

Me gusta secar encajar las piezas primero junto y poner un marco de dibujo sobre el espacio en blanco para asegurarse de que quepan en el espacio en blanco. A veces pequeños ajustes deben hacerse a las intersecciones de las piezas del marco en blanco. Esto es lo bueno de estos espacios en blanco. Ajustando la ubicación donde conseguir pegados, usted puede hacer los espacios en blanco ligeramente más grande o más pequeño en tamaño.
Nota: Usted necesitará imprimir una copia de cada fotograma dibujo que viene en el archivo ZIP. Entonces usted necesitará cortar el marco plano de corte alrededor del borde exterior solamente. No corte el interior borde. Esto hablaré más adelante en el siguiente paso.

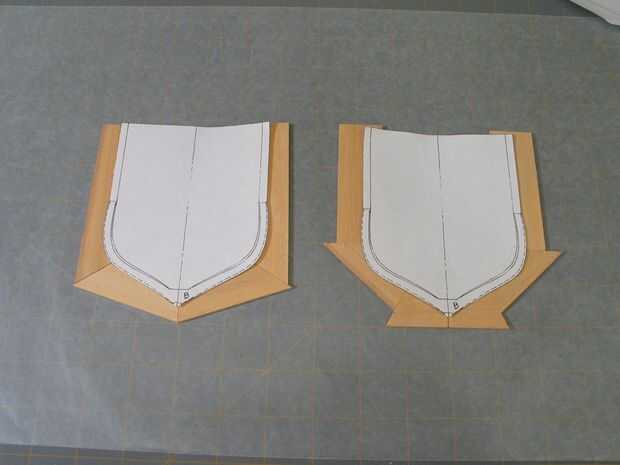

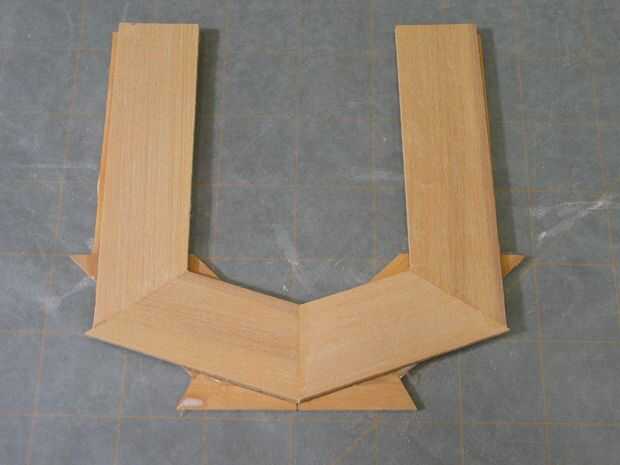

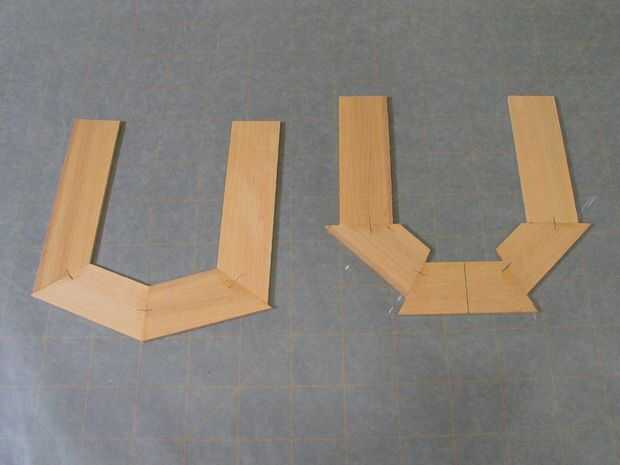

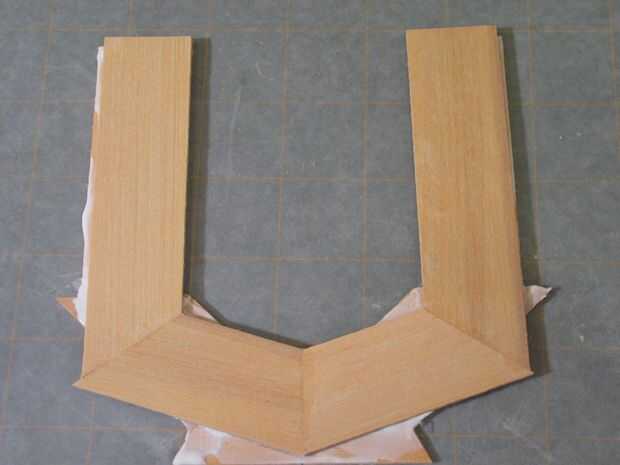

Las capas se pegan para arriba por separado. Cuando el pegamento se ha dado suficiente tiempo para secar, limpiar el exceso de pegamento en la superficie, raspando la lo lija no. Luego unir las dos capas como se muestra en la foto 6. Como se puede ver, la capa superior tiene un empalme en la zona centro de la parte inferior, y se centra sobre la otra capa que carece de tal articulación. Esto no es sólo por el diseño pero también representa cierta exactitud histórica. La capa con el fondo de centro común representa la primera madera futtock y la parte superior. La capa sin esta articulación representa la planta y la segunda futtock que conforman un marco completo. Sólo una pequeña trivia para usted. Habrá un control más tarde! Es broma.
Las fotos restantes en este paso ayudan a explicar la elaboración de la estructura y cómo se utilizan los dibujos de marco doble comprobar el ajuste. En el siguiente paso, te mostraré cómo convertir este marco en blanco en un marco real. Por ahora, usted necesitará hacer todo sus marco los espacios en blanco de numeración con el número de fotograma que se cortan de él. Después de pegar los espacios en blanco y permitir que el pegamento se seque, lije las superficies con un bloque de lijado y lija de grano 150.
