Construir usted mismo un reloj y termómetro (2 / 4 paso)

Paso 2: Conectar tu arduino LCD, RTC y NTC

Aquí está la lista de conexión para Arduino Mega 2560 para este proyecto:

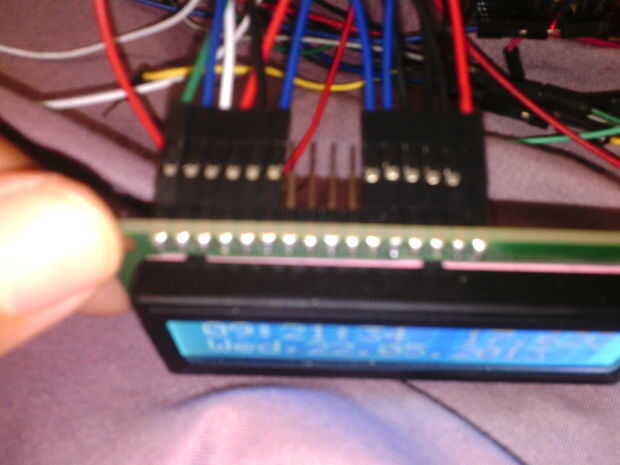

* LCD RS a pin digital pin 12
* LCD Enable pin a pin digital 11
* D4 LCD pin a pin digital 5
* D5 LCD pin a pin digital 4
* LCD D6 pin al pin digital 3
* LCD D7 pin al pin digital 2
* LCD R/W pin a tierra

* termina a + 5V y tierra
* limpiaparabrisas (ajuste de 1 K) al pin de LCD VO (pin 3)

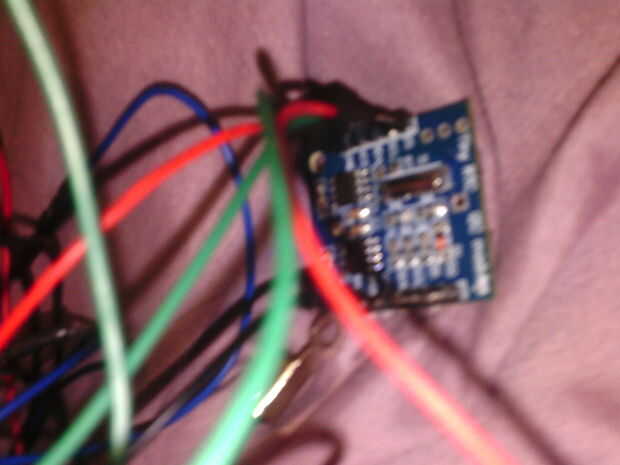

Módulo RTC:
conectar al pin
PIN 20 Arduino = pin SDA en módulo RTC
PIN Arduino 21 = pin SCK en módulo RTC

Conexión del termistor:
conectar el termistor a A0 en serie de arduino con el resistor de 10K 1/W.
Por favor vea el diagrama esquemático para el termistor
