Construir y una bobina de Tesla Musical de MONSTER con un microcontrolador del código (10 / 11 paso)

Paso 10: Paso 8 â amplificando la señal del microcontrolador

Ahora que básicamente tiene todo juntos, generalmente solo no podemos gancho circuito de puente de la bobina de tesla hasta el panel de audio y listo. No es fácil, vea, usted tiene que hacer la amplitud de la señal de voltaje de umbral el IGBTs. En términos simples, se debe hacer la señal más grande para que sea lo suficientemente fuerte para desencadenar el IGBTs. Para ello, podemos utilizar algo llamado amplificadores operacionales ("op-amps.").
Un amplificador operacional es un pequeño chip que podemos conectar a una fuente de energía como una batería y utilizar el poder para hacer la señal de entrada más grande. Utilizamos resistencias conectados de cierta manera a controlar cuánto se amplifica la señal (llamado "ganancia"). Hemos aprendido anteriormente que se pueden utilizar potenciómetros como resistores, excepto que tienen una perilla pequeña que le permite controlar su resistencia sin tener que poner en una resistencia de nuevo cada vez que quiera cambiar la ganancia. Mediante un potenciómetro puede simplemente gire la perilla hasta que los IGBTs se activan (si todo funciona correctamente!). Algunos chips de amplificador operacional que he utilizado son el LM741 o el MC1458CP. Esto me ayudó a intensificar la tensión de la señal de unos 3 voltios a alrededor de 9 voltios (300% de ganancia).

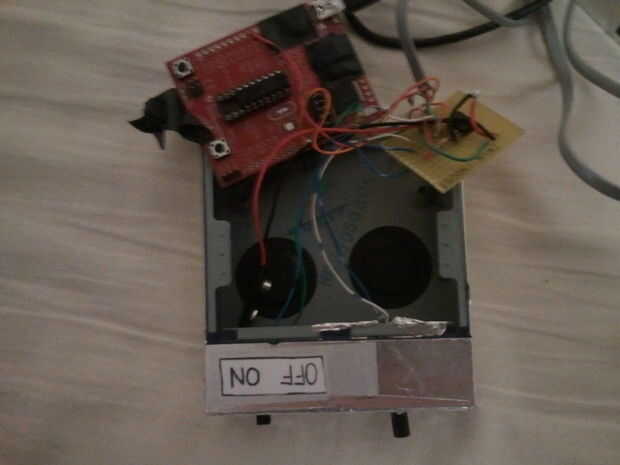

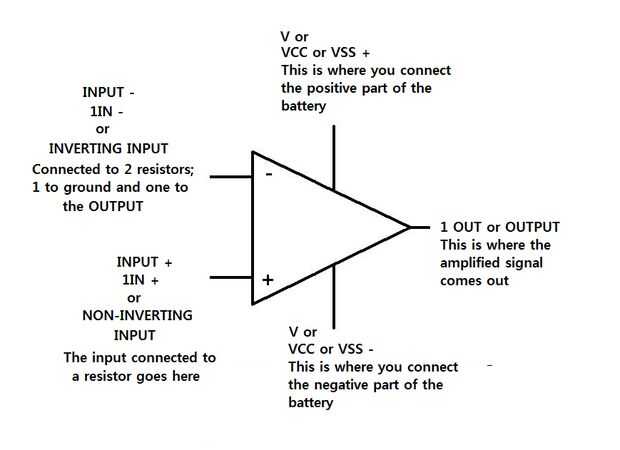

Para principiantes, op-amps pueden ser un poco intimidante por la forma en que se representan en diagramas (flechas extrañas... ¿qué esta pasando?). Sin embargo, todo lo que tienes que hacer es saber que parte de los esquemas de lo que significa. He incluido algunas fotos que ayudan a aliviar la confusión.
Recuerda que necesitarás ver que pin es lo que en el modelo de amplificador operacional específico va a utilizar. Usted tendrá que localizar cual pin es de V +, V-, en-, IN + y TAPE 1 out, a continuación, utilizar las imágenes para construir el circuito. Utiliza una batería de 9 voltios para mi op-amp y conecte el terminal negativo a tierra.

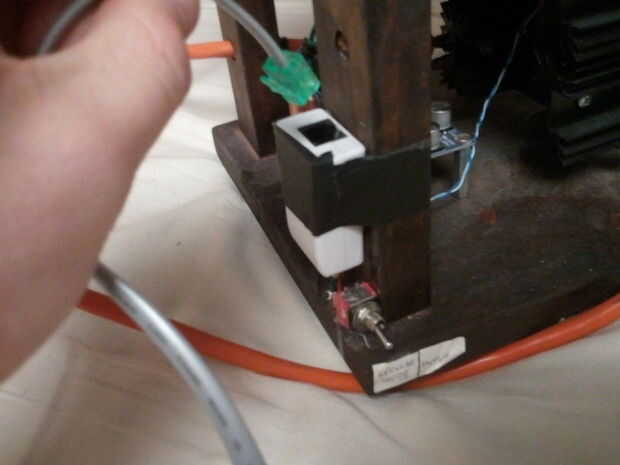

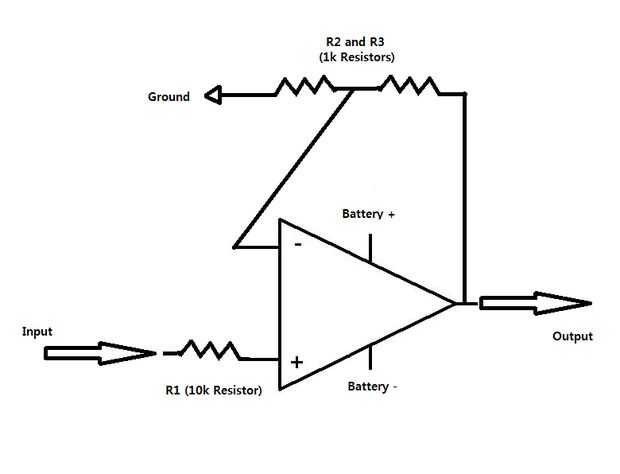

La relación de la resistencia que está conectada a la entrada con las resistencias conectadas a la salida determina la ganancia, por lo que mediante un potenciómetro en lugar de una resistencia de valor constante es útil. Para mi op-amp, conecté una resistencia de 10 k en conectada a la entrada y resistencias de dos 1 k a la salida.

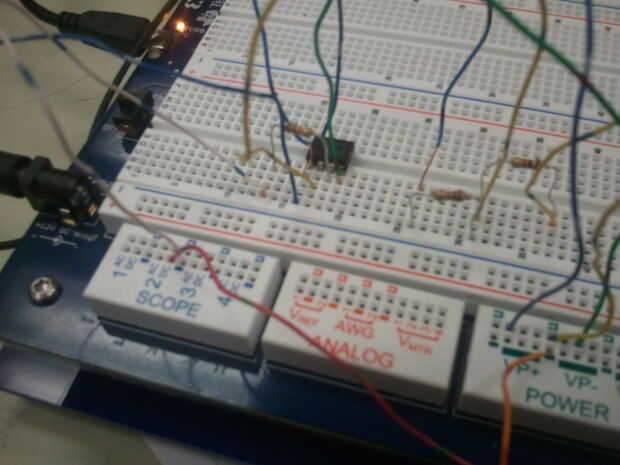

A lo largo de la manera que usted puede comprobar el osciloscopio para asegurarse de su amplificador op correctamente es amplificar la señal.
