Paso 5: bono! Batería portátil!
Electrónicos portátiles son tan buenos como sus baterías. Y las baterías son caras. ¿Por qué no utilizar las baterías que ya tienes? ¿Como las baterías del taladro inalámbrico? Son carnosos, fácilmente disponible y barato * (cuando van a la venta).
Para hacer una batería pack te va a necesitar:
- Un cargador de batería adicional que se adapta a sus baterías de taladro (marca Ryobi se muestra)
- Un convertidor Buck (paso de DC-DC abajo convertido) $12-25 en ebay
- Algunos cables extra, pegamento caliente y flexibilidad en el diseño.
- Un cable de CC macho (o cualquier enchufe que desea utilizar) $2
- Dremmel
He comprado un convertidor Buck (bueno, dos unos distintos realmente). Sin duda, usted puede hacer un: hay de todo en uno IC disponible que sólo requieren unos pocos componentes pasivos para hacer el circuito. Pero me gusta la solución rápida (y más barato también).

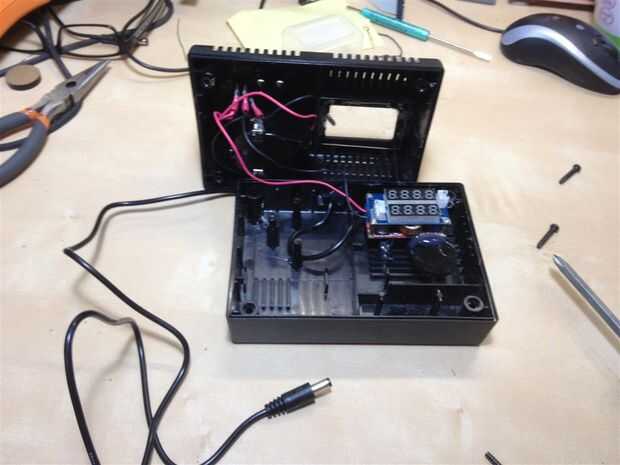

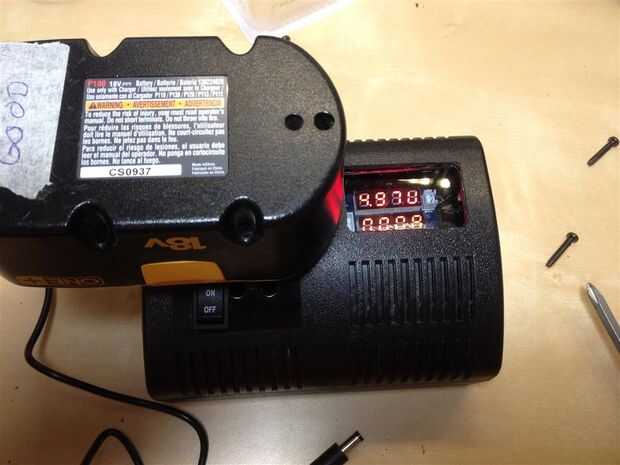

He encontrado un cargador adicional de Ryobi en un montón de chatarra. Lo destruyó. Los alambres de cobre nueva soldados a los terminales de la batería, ha añadido un interruptor de doble polo-simple tiro al final de la batería. Luego, añade este agradable DC-DC convertidor reductor (buck) con muestra de corriente y voltaje de salida. El convertidor tiene una salida ajustable 5-30V con un rango de entrada de 0,8-32V. Regulación de la carga es speced al 0,5% que está cerca el rendimiento real. ¿Por qué un dólar vs un regulador lineal? Para la eficacia. Tengo un par de iones de litio taladro las baterías que son 18V. Mi Porta Pi Arcade necesita 5V. Habituales lineales disipan el exceso de tensión por calor. Convertidores del Buck (reductor convertidores) el interruptor enciende y apaga para proporcionar energía a la carga. Convertidores Buck son mucho más eficientes en conversión de energía. Hacer el máximo provecho de su fuente de batería. Me gusta mucho la pantalla de salida. Molido hacia fuera una ventana de vista para que pueda ver la salida. El resto lo hice con una dremmel (que consiguió lejos de mí un par de veces). He comprado el convertidor reductor en ebay. Es uno de esos chinos "gadgets". Es spec'ed a la salida de hasta 5A. No puedo ver la marca en el IC y no espero a hundirse más ese 3A de esto sólo para estar seguro. Para estar seguro. He probado mi suerte corriendo cerca de las especificaciones escritas en muchas de estas piezas del circuito DIY y siempre he perdido esa apuesta alrededor del 90% de los límites mencionados. Funciona bastante bien. Un gran mod usted puede hacer para cualquier aplicación. El convertidor fue enviado $11.xx.
También compré este convertidor de buck MeanWell carnoso que encuentra también de salida máxima de 5A (igual que el pequeño 'artilugio' uno a mitad de precio!!!!!!). La marca de MeanWell es el más grande dentro de una caja metálica. ¿Ahora me dices que uno de estos convertidores está mintiendo acerca de sus calificaciones máximo?

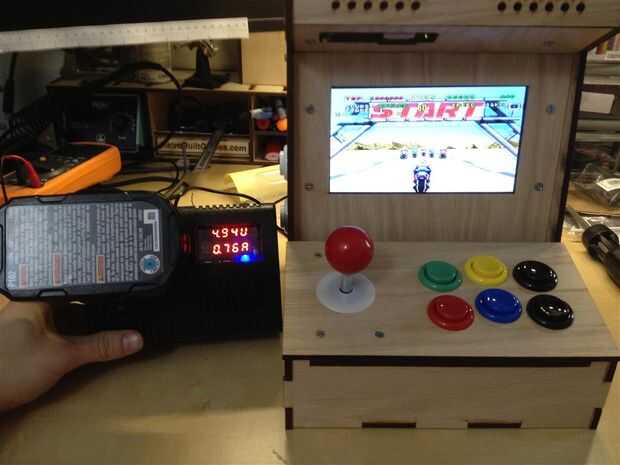

Había cableado del convertidor de MeanWell y me funcionó el Porta Pi Arcade con una batería completamente cargada. Tiempo de ejecución total fue 2 h 45min con el volumen a un susurro. El convertidor de MeanWell tiene un rendimiento perfecto. El convertidor de pequeña 'gadget' hizo el trabajo, pero la frambuesa Pi de vez en cuando "hipo" cuando la CPU cambia la demanda de energía; el convertidor que suministra la energía no podría transición lo suficientemente rápido como para que coincida con esta demanda. Si usted piensa que usted quiere tomar en este proyecto, recuerda: obtienes lo que pagas!
