Por ejemplo:
-un freno de contravuelta
- eje móvil boogie
- plataforma de carga flexible
Usted puede construir su propia, personal de madera, pero su también fuerte suficiente para un uso comercial. Tiene una capacidad de carga de sobre 6tons, y los registros pueden ser hasta 5 metros. Traté de construir este vehículo como profesional como sea posible, pero manteniendo un ojo en los costos totales. Eso es por que paso mucho tiempo con la búsqueda componentes baratos por ejemplo en chatarrerías, casas etc..
En este instructable, no quiero imponer todas las medidas o cada material que tienes que usar, porque esto realmente depende de los recursos que están disponibles en su almacenamiento personal, comerciante de acero o depósito de chatarra. Le daré un áspero guía Cómo empezar un gran proyecto y le dará algunas ideas de cómo pueden resolverse los mayores problemas durante la fabricación.
Al principio le dará un breve resumen de las herramientas y máquinas que utiliza:
Muy importante que:
-Equipos de soldadura: utilizar un soldador de MIG con una potencia de sobre 200A
-La amoladora de ángulo: para el corte y pulido, bueno tener una pequeña y una grande
Máquinas no necesita a menudo (pasos pueden también hacer por alguien más, amigo/metalúrgico/lo que sea):
-Prensa de perforación
-Tornos
-Dobladora
Para que pueda ver, si usted es dueño de una pequeña máquina de soldar y una amoladora que ya cumple con los requisitos básicos.
Pero también hay otros componentes que usted mejor no construir en tu propio:
-una grúa o excavadora: esto puede ser una pequeña grúa montada en tractores o camiones, debe tener una capacidad de carga de alrededor de 300-600kg con un intervalo mínimo de 3, 5m
-dos ejes de remolques agrícolas
-una unidad de última hora de saturación (esperemos que su montado en uno de los remolques donde el eje es de)
-cilindro hidráulico para mover el eje de boogie
-4 rodamientos rígido brida para el montaje del eje de boogie
-otras cosas como componentes hidráulicos, un largo cable de bowden para los frenos, 4 llantas
Se puede ver que la complejidad de este proyecto realmente depende de usted y los recursos que tienes. Usted puede construir un remolque más fácil, sin frenos y sin un eje movible, o usted puede elegir esta versión muy sofisticada!

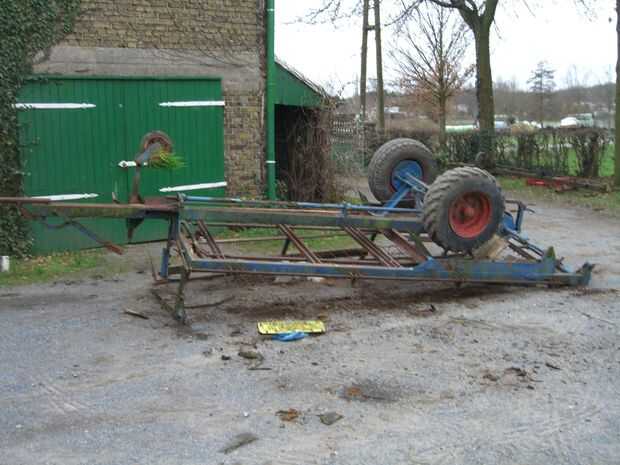

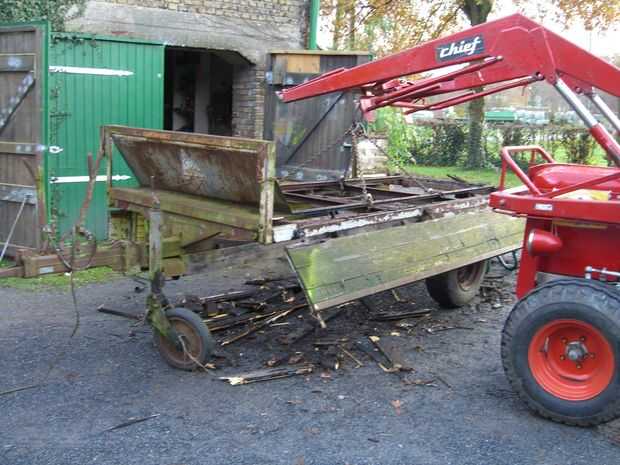

Permite así que empezar con las cosas que necesita, remolque dos ejes y la unidad de última hora: Carnicero sólo dos viejos acoplados agrícolos y en el mejor de los casos tiene dos ejes con neumáticos y una unidad de frenado.

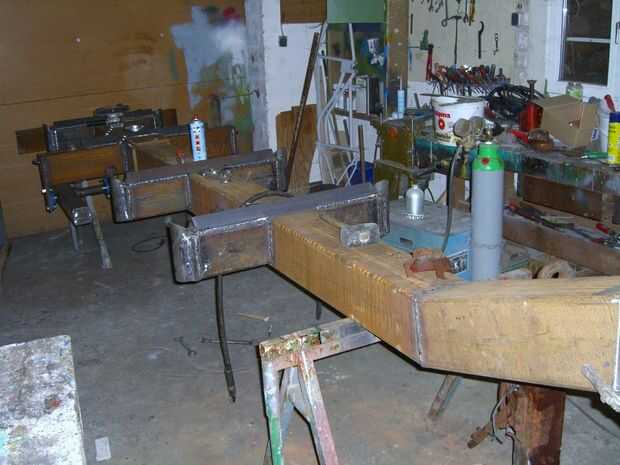

Después de podemos empezar a construir el bastidor principal.
Lo que usted necesita:
1 tubo cuadrado largo, encontré un 5, 1m de largo tubo de 180x180x5mm en el depósito de chatarra
6 tubos cuadrados, 160x90x5mm
6 tubos 70x5mm, 200mm corte largo con un ángulo de 30°
12 piezas de acero plano, 30 x 5 con una longitud de 160 mm.
Perfiles en U 2, 160x65x6mm

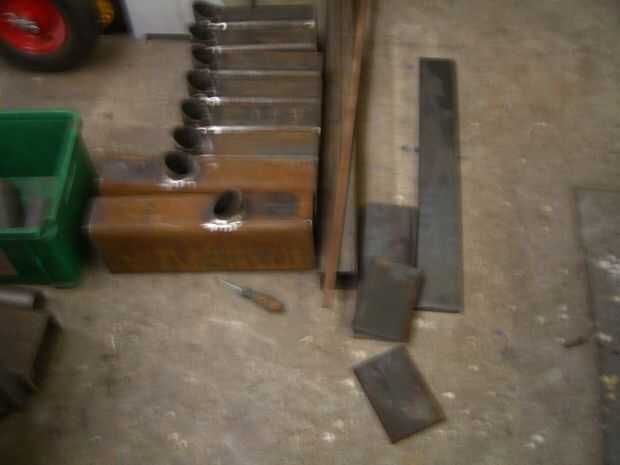

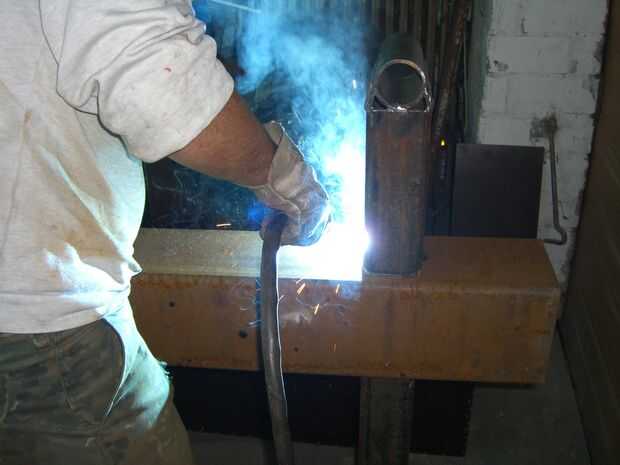

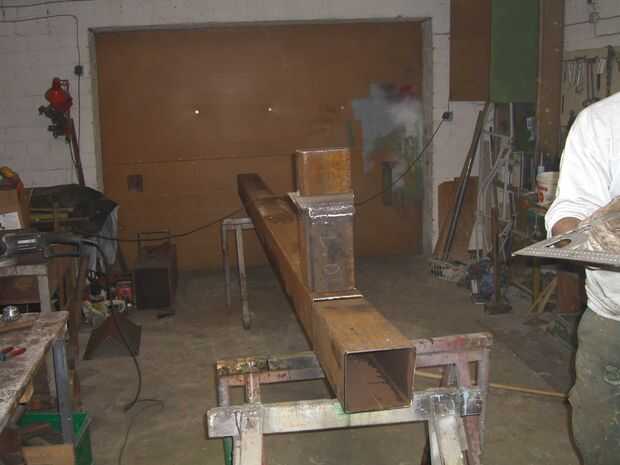

Al principio corte el tubo grande de 600mm de la ent con un ángulo de 10°. Ahora puede girar alrededor de la parte corta y soldar en el tubo otra vez para conseguir el enganche en la distancia justa de la tierra. Después de puede soldar con autógena los otros tubos cuadrados a ambos lados del marco. Empecé con el primero en 250mm desde el extremo posterior (sin ángulo), otros los 2270mm y 3120mm desde el extremo. Después de ello le puede Monte el 6 pipas redondas en los extremos de los tubos cuadrados mediante el apoyo con el acero plano.
Los dos perfiles en U están soldados al extremo del bastidor, son para el montaje de algunas luces o la placa de la licencia.

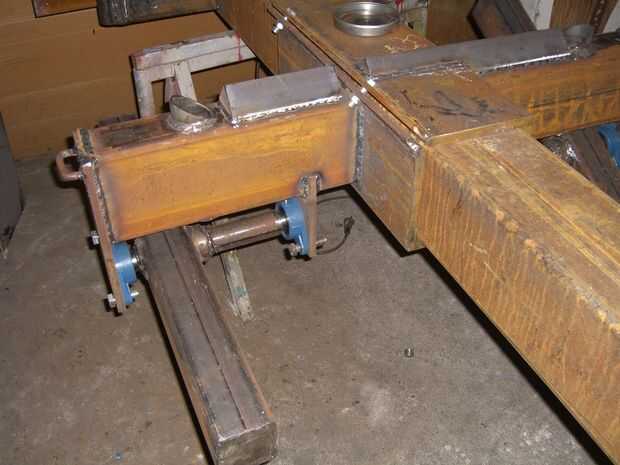

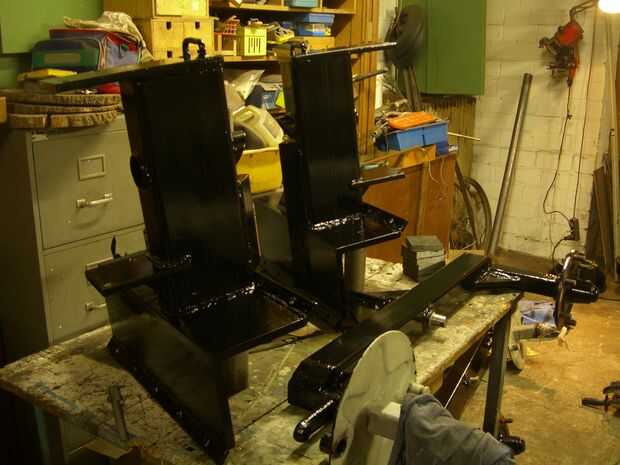

El próximo paso es el portador del eje:
Lo que usted necesita:
2 perfiles angulares, 200x200x19mm con una longitud de 600mm
aceros planos de 4 de 40x10x600mm
tubos cuadrados de 2, 180x100x7mm
cortan tubos de 2, 70x5mm 200mm de longitud, con un ángulo de 30°
4 triángulos de chapa de refuerzo (por ejemplo, 150x150x15mm)
2 aceros planos, 120x320x15mm
2 productos planos de acero, 120x160x15mm (estos cuatro componentes llevan los rodamientos de la brida, por lo que debe perforar antes de soldar al chasis)
Los perfiles de dos angulares son los trineos que se deslizan por el marco para cambiar la posición del eje. Esta función se utiliza para reducir el radio de giro o ajustar la carga de soporte. Después de fife 14, 5mm los orificios perforados en cada uno de los cuatro productos planos de acero de (40 x 10) que soldar en los perfiles en forma de l con un ángulo de 45°. Asegúrese que los orificios encajen correctamente antes de la soldadura en los perfiles L. Después de se pueden montar los dos tubos cuadrados en los perfiles L. Estos tubos cuadrados llevan la fijación de los montantes, por lo que tienes que hacer un recorte de 70mm. El corte puede ser hecho por un círculo de muchos pequeños agujeros de perforación, el borde no tiene que ser muy preciso!
Después de taladrar los agujeros para los cojinetes de pestaña, puede soldar con autógena los aceros planos más dos al final de cada cuadrado de la pipa. Los aceros planos más cortos deben tener una distancia de 350mm a los exteriores.
Los cuatro triángulos pueden utilizarse para reforzar la construcción de agujero.

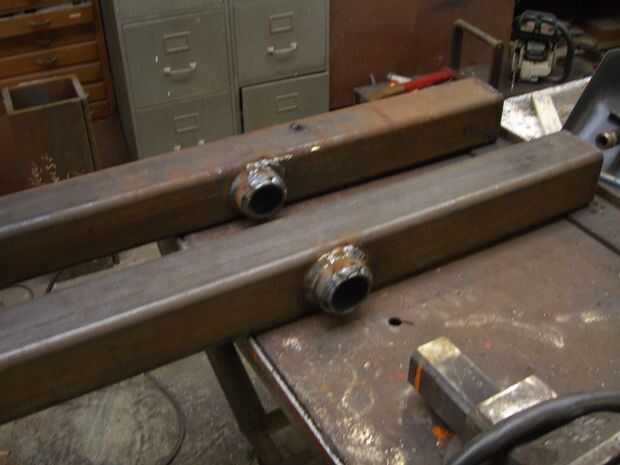

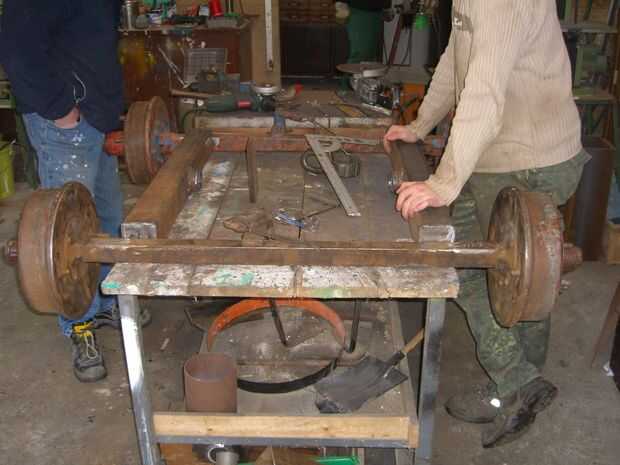

Ahora podemos comenzar a construir los ejes boogie!
Lo que usted necesita:
tubos cuadrados de 2, 90 x 90 x 733, con una longitud de 900mm
2 ejes 50x350mm
los dos ejes de remolque
Tienes que cortar un agujero en el centro de cada uno de los dos tubos cuadrados. La posición de la barra, en relación con el eje depende de las medidas de los neumáticos que utilizan. La distancia entre el neumático y los rodamientos debe ser tan corta como sea posible, para reducir el esfuerzo de torsión que se expone en los cojinetes. También debe dar el trailer de la misma anchura de pista como el tractor para reducir la resistencia del rodillo en el suelo del bosque.
Después de eso tienes que poner los ejes del remolque y las barras sobre una superficie plana para ajustarlo exactamente paralelo. Después de haber soldado los árboles al final de las barras, usted puede recortar la parte central de los ejes del remolque.

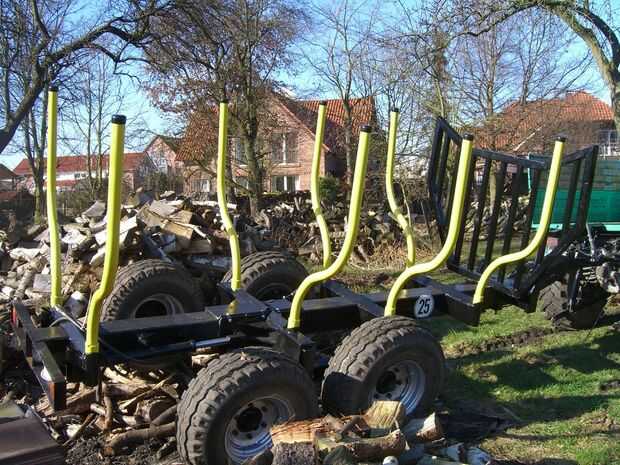

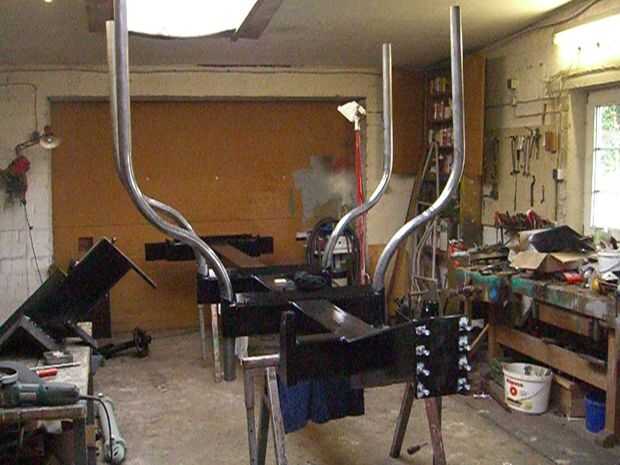

Los montantes
8 tubos 60x4mm, 2m de largo
8 tubos 70x5mm, 50mm largo, corte con un ángulo de 30° (tomar las piezas de corte de los tubos antes de)
Los montantes están hechos de un tubo de 60x4mm. No tengo una máquina de flexión, así que tuve que regalar estos tubos para doblarlo. He elegido un desplazamiento paralelo de 500mm para obtener un ancho exterior de 1800mm. El radio de curvatura depende del material que está utilizando, un radio mayor es más fuerte! Después de doblar los tubos, ajuste la longitud para que todos los tubos tienen las mismas medidas. Después de usted puede poner los montantes en su soporte en el marco de una soldadura las piezas de tubería a ellos. Ahora siempre volverán a su posición "inicial" después de vuelta!
Puede soldar un perfil ángulo en la estructura entre los soportes de barra, el filo puede ayudar a mantener los registros en la posición.
Ahora puede crear un montaje para el cilindro hidráulico mover el eje. Elegí un cilindro con un diámetro de 50mm y una carrera de 400mm. El montaje depende el cilindro se utiliza, en la mayoría de los casos solo se puede soldar una varilla en el marco.
Usted también necesitará un cabecero para mantener los registros de daños en la grúa. La forma de este cabecero depende la grúa que utiliza, asegúrese de que el auge no puede tocar la cabecera. En el caso de una frenada de emergencia, debe ser lo suficientemente fuerte como para mantener los registros de posición!

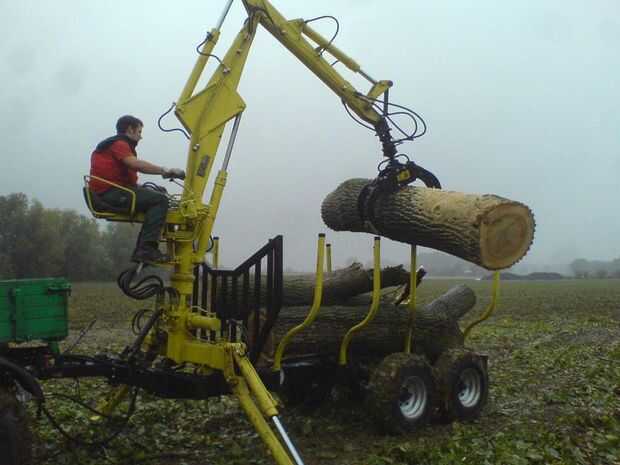

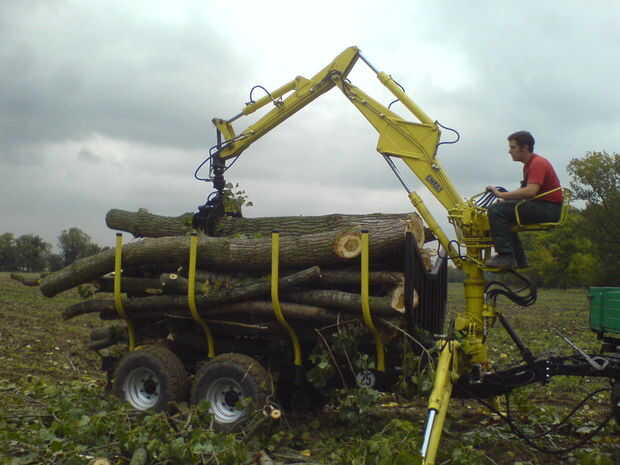

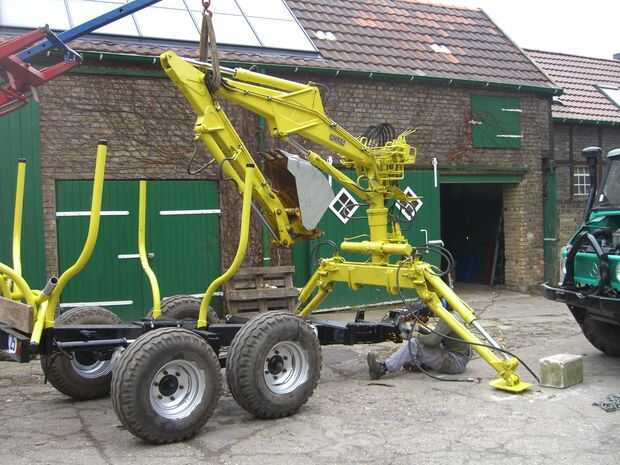

La grúa
Necesita un montaje muy fuerte por la grúa. El diseño de este montaje depende de la forma de la grúa o excavadora que utiliza. Bueno para tener un tractor con un cargador frontal, montacargas o algo como para montar la grúa.
Comúnmente las grúas son conducidas por el sistema hidráulico del tractor, por lo que sólo tendrá dos mangueras hidráulicas en la longitud correcta y dos acopladores.
El enganche
El enganche con la unidad frenado sobrante debe ser montado en el frente del ángulo del marco. O bien se puede soldar directamente sobre el bastidor, o usted puede hacer ajustable mediante el uso de dos placas con orificios, para ajustar la posición del enganche.
Montaje
Ahora puede montar todas las piezas que ha realizado, asegúrese de que da un bonito color! No olvides montar unas luces traseras y luces intermitentes.
Ahora estoy en el final de mi instructable poco, espero que el resto de preguntas que contestará a las imágenes. Si no: no dude en ponerse en contacto conmigo!

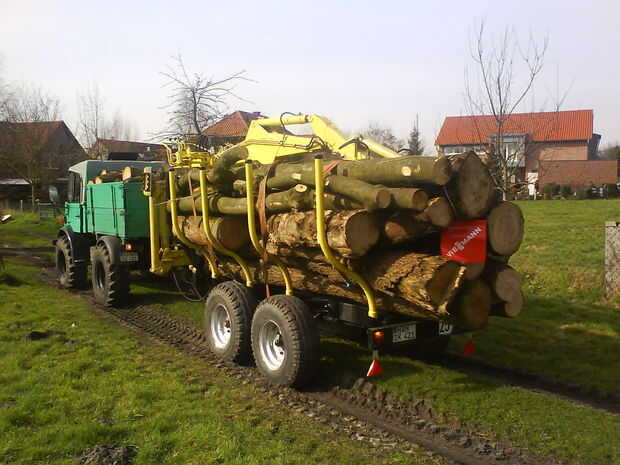

Divertirse con su propio remolque forestal de DIY!!!
