Paso 9: Conexión entre la toma y el colector.
Es muy importante colocar el colector y la toma de como se ven en la imagen. ATENCIÓN AL DETALLE, las separaciones de los colectores van a 90 º del plano de la toma.
Antes de conectar entre si las dos partes que ya hemos construido hemos de asegurarnos nuestra toma cumple con lo esperamos de ella. Os propongo dos ensayos de calidad:
1 Continuidad:
Conectad los dos extremos del hilo de la toma a un multímetro y comprueba su continuidad.
2 Correcto asfaltica entre final:
Colocad el eje, formando 90 º con el plano de la aguja de una brújula.
Si nuestra toma funciona bien al conectarla a una pila de por ejemplo 4'5 o 9 voltios durante un segundo, Yes ser capaz de orientar la brujula próxima en una dirección perpendicular al plano de esta, es decir la brújula Yes ponerse a apuntar a nuestro eje. Si invertimos la polaridad de la toma, la brújula apuntará hacia el eje pero con su otro polo.
Una vez sabemos nuestra espira funciona, unimos cada extremo del hilo un una mitad distinta de nuestro colector

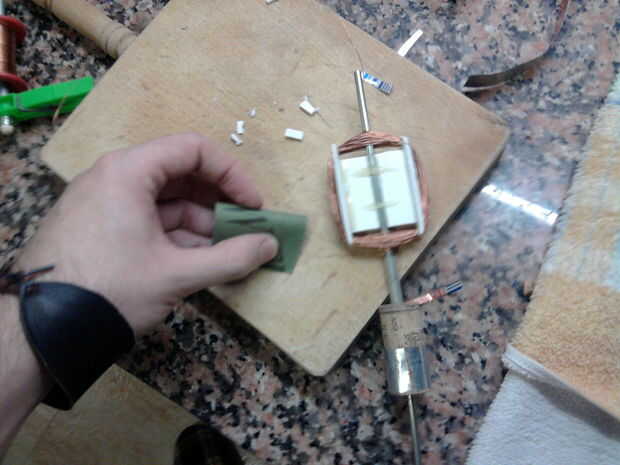

Justo en este momento mi representatividad decidió dejar de funcionar, pero recordé de las clases de ciencia de materiales para soldar sobre aluminio me habría hecho falta una atmósfera inerte o sustancias químicas fuera de mi alcance. Simplementé hice un "caracol" con cada extremo del hilo (previamente lijados para despojarlo de su barniz aislante) y los fijé cada uno a una chapa del colector mediante cinta aislante.

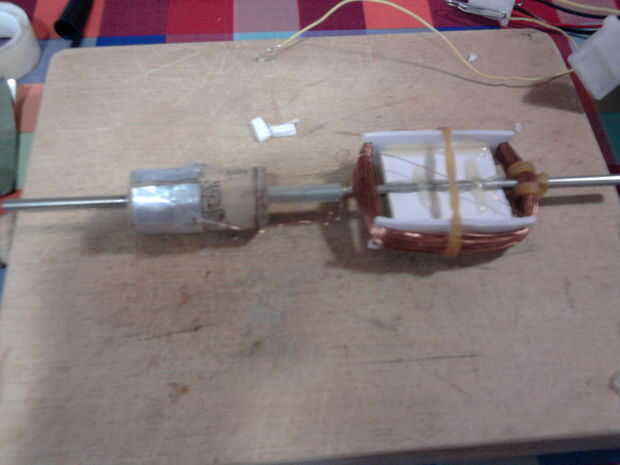

y ya tenemos terminado nuestro Rotor, ahora solo hay montarlo en un soporte encontréis por casa, o podes comprar algo en la ferretería.
