Cajón deslizante CNC para menos de $200
Como muchos de nosotros interesados en este hobby, yo quería mi propia máquina. Pero no quiero bucear en él, gastar $2 mil más y tener un pisapapeles grande hacia fuera en mi tienda. La idea nació de un simple, barato, algo precisa máquina CNC que podía modificar como he adquirido conocimientos (y fondos).
El primer paso en el proceso fue decidir qué hardware iba a utilizar.
Me decidí por el controlador del eje TB6560-3 comprado fuera de eBay para el envío libre $22,00. Elegí este controlador porque era muy asequible, y es cómo elegí la mayoría de los componentes de este proyecto. Luego vino el 12V 8.5A conmutación de alimentación, también comprado fuera de eBay para el envío libre $14,99

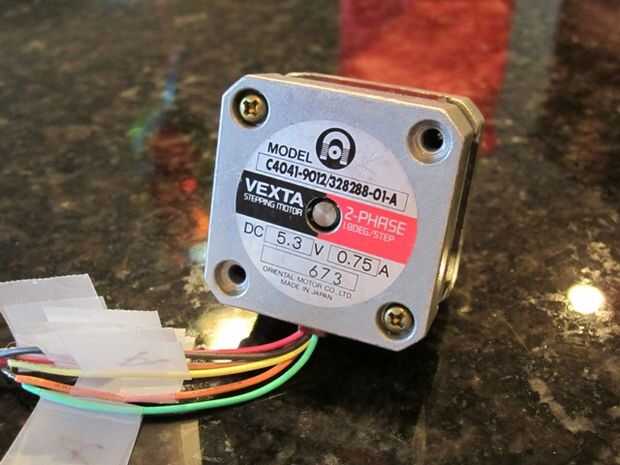

Para motores paso a paso, encontré un montón de 5 en eBay para $ 10,00/libre de envío. Son pequeñas, pero realmente tienen un montón de energía para esta máquina (no estoy moliendo aluminio y x-y es bastante pequeño).

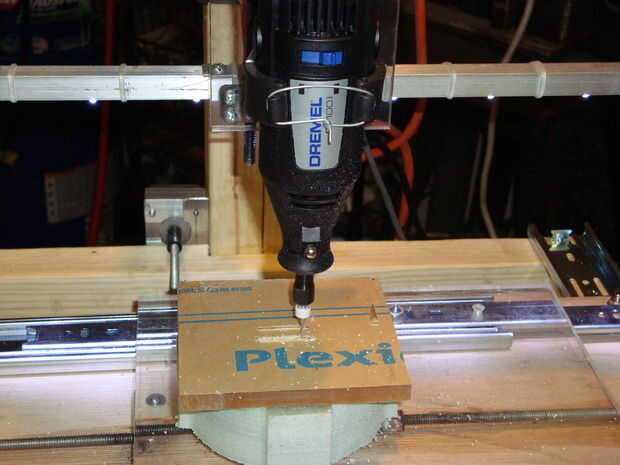

El husillo es probablemente la parte más importante de la máquina. Si usted compra algo que tiene demasiado agotado (movimiento en los cojinetes del eje que hace sus herramientas de corte "Bamboleo") tendrá dificultad para lograr a algún tipo de precisión. Este es el error que hice, elegí un Dremel 100. Esto es una gran herramienta, no me malinterpreten, pero está hecho con una carcasa de plástico y se convierte a 35.000 RPM por lo que tiene un poco de marcha.
Hay un montón de hardware misc piezas necesitan para construir esta máquina, pero la mayoría de los cuales se puede encontrar en su local Lowes, Home Depot o ferretería local. Detallaré una lista de materiales necesarios aquí:
Además, se necesita algún tipo de software (y obviamente una computadora) para hacer funcionar la máquina y hacer dibujos. Utilizo Mach3 (libre... http://www.machsupport.com/) para el software de control y hacer la mayor parte de mi dibujo en Turbo Cad para Mac. Hay muchas opciones por ahí, algunos más caros que otros.
****EDIT**** Me olvidé de mencionar lo que haría con el cortador del laser si tuviera que ganar! Quisiera un lote de artesanías y proyectos en beneficio de un no con fines de lucro que participo con. Es una gran organización que ayuda a los niños a aumentar su autoestima y confianza en uno mismo.
(2) 2 "x 4" x 8'
(2) pares de correderas de servicio pesado
(1) riel lineal pequeños (comprado eBay nave libre $5,00) para eje Z
(1) 2'x 2' 1/ 8" hoja de madera contrachapada de luan (podría también utilizar Plexiglas)
(1) hoja de plexiglás o lexan ¼" a 3/8" 10 "x 10"
1 ángulo de aluminio de 3/8 "x 3/8" x 36" 3
(1) 3/8 "x 36" canal U de aluminio
(1) ½ "x 1/8" x 3 "aluminio plano stock
(1) ¼"- 20 x 3' barra roscado (husillo)
(3) ¼"-20 separadores hexagonales 2" de largo
(1) ¼" línea de combustible manguera de acoplamiento motor a varilla roscada
(1) tubo de pegamento
(4) tornillos para asegurar las diapositivas del cajón al marco
(16) tuercas y tornillos 10-24 x 5/8"
(12) tornillos y tuercas 8-32 x 3/8"
(2) bujes taladro (para soporte de tornillos de plomo)
Alambre:
-Para el paso a paso motor gancho determinado por motores paso a paso (cuántos hilos) y hasta qué punto se colocan tus drivers.
-Cable para la fuente de alimentación (utiliza 3 hilos cable de herramienta eléctrica)
-La pequeña longitud de alambre 12ga de conductor potencia (alimentación) + y –

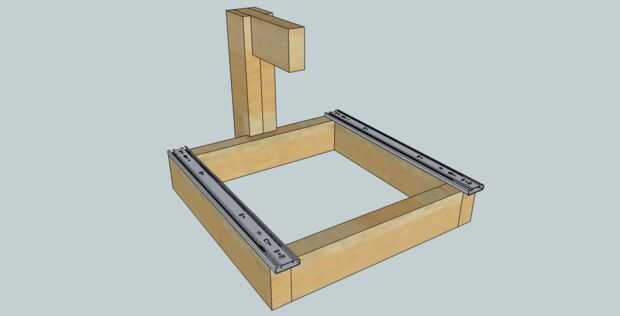

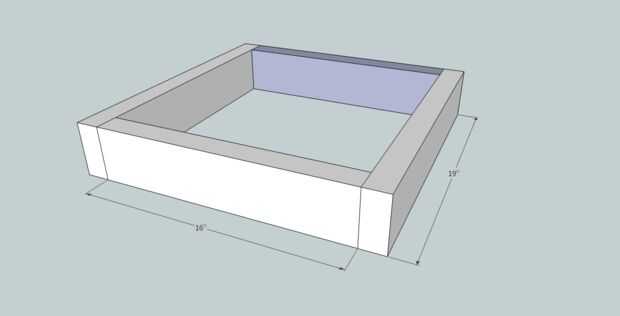

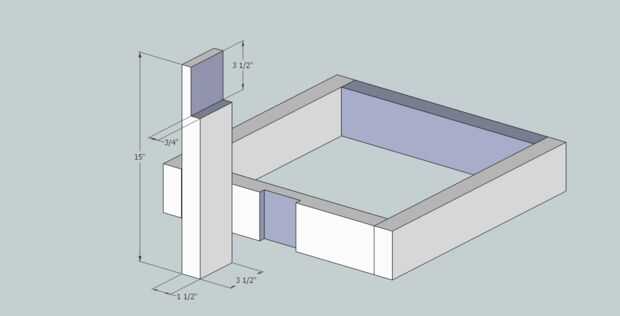

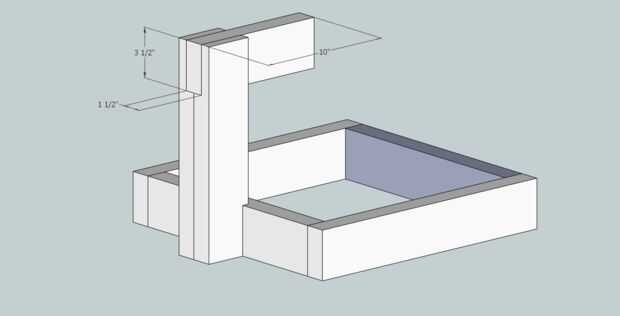

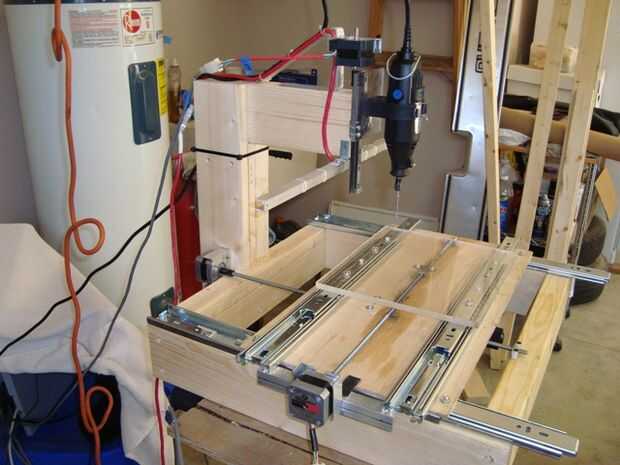

1. Comience con la construcción de un marco de 2 x 4, como se muestra en las ilustraciones.
2. Coloque las correderas en el marco de la

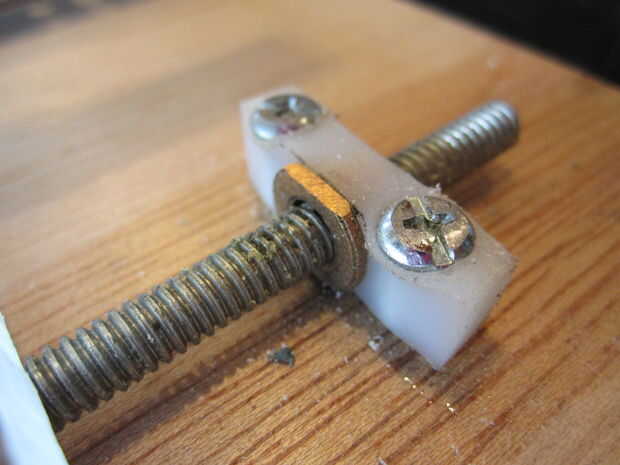

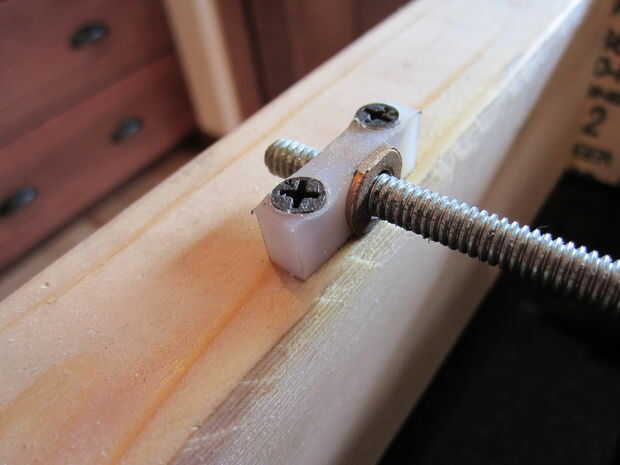

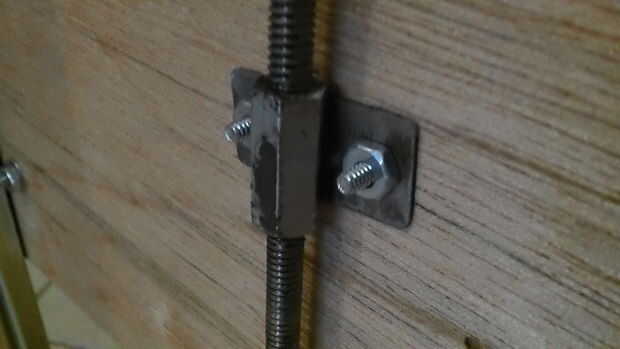

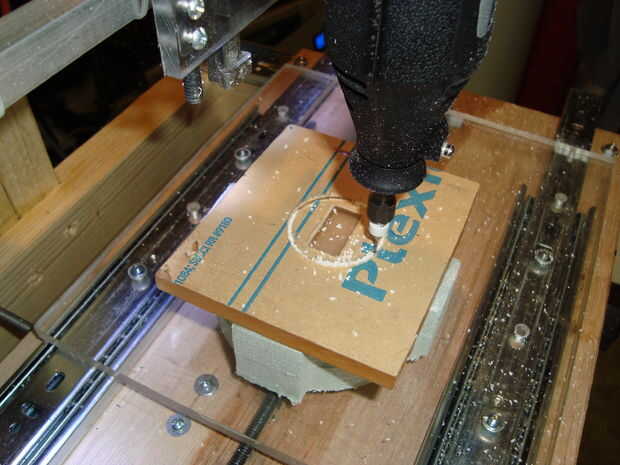

3. pegar o soldar un pequeño trozo de metal de hoja (con agujeros), o el cilindro hexagonal para los tornillos de plástico y coloque hacia abajo del eje X e Y
4. Fije la madera contrachapada del eje X, luan o plexiglás

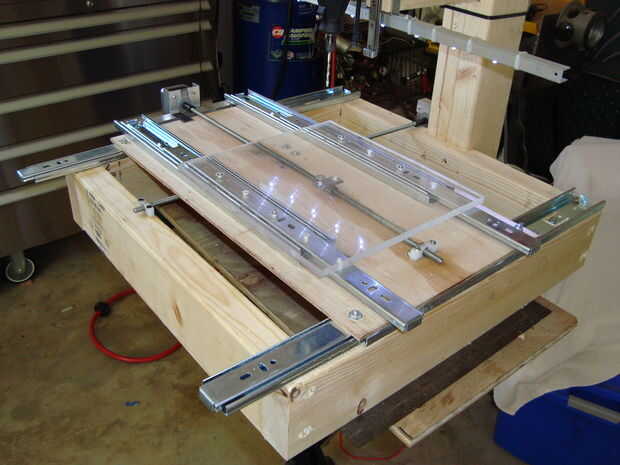

5. Coloque la siguiente serie de diapositivas del cajón al eje X

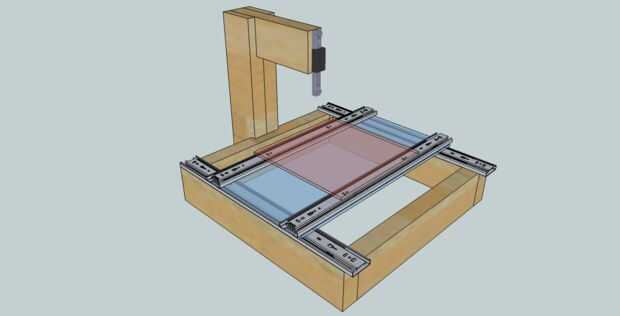

6. colocar el plexiglás Y de eje (10 "x 10") a las correderas en el eje X
7. a continuación, coloque el pequeño lineal en el soporte superior de Z

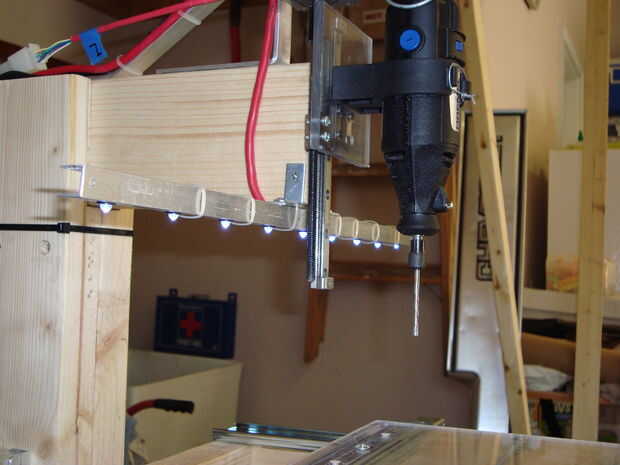

8. Coloque un pequeño pedazo de plexiglás, o cualquier otro material rígido para el eje Z, junto con otro separador hexagonal montado en la parte posterior para el husillo.

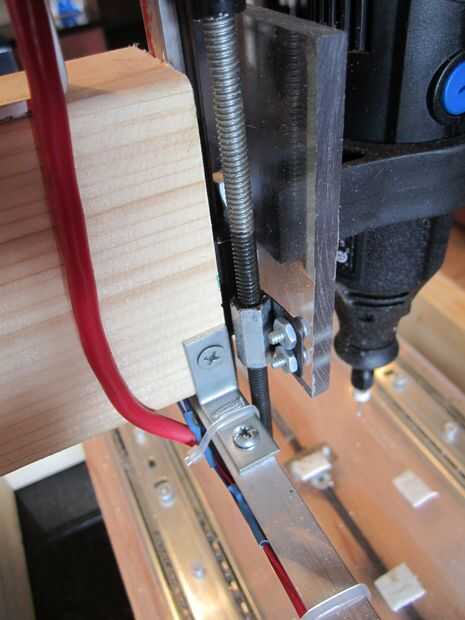

9. en función de su opción de motor de husillo, usted tendrá que averiguar cómo montarlo. Usé un 2" sostenedor de tubería de plástico, encontrado en Lowes en la sección de fontanería.

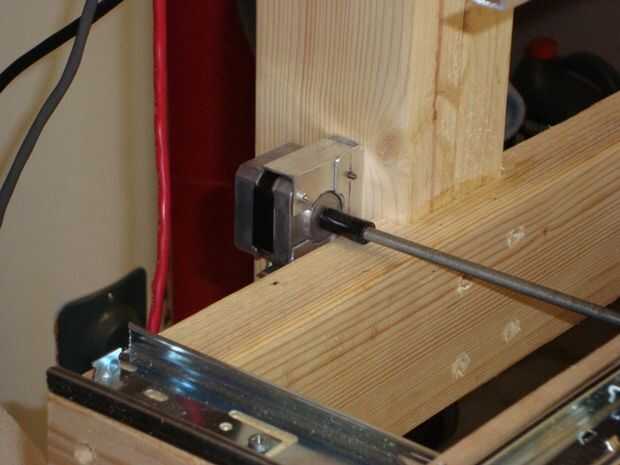

10. también dependiendo que motores paso a paso que te eliges tendrás diferentes opciones de montaje. He utilizado ángulo de aluminio para montar.
