Construyendo un VU-metro para que PC multimedia (5 / 7 paso)

Paso 3: Construcción de una fuente de alimentación

Hay muchas maneras de construir la fuente de alimentación. Primero experimenté con el + 12V y - 12V dc voltajes que provienen de la fuente de alimentación estándar de la computadora. Me enteré de que los dispositivos funcionan con 12V solamente, pero en algunos dispositivos no pude ajustar el punto cero. También el brillo de la pantalla no es suficiente con solo 12V.

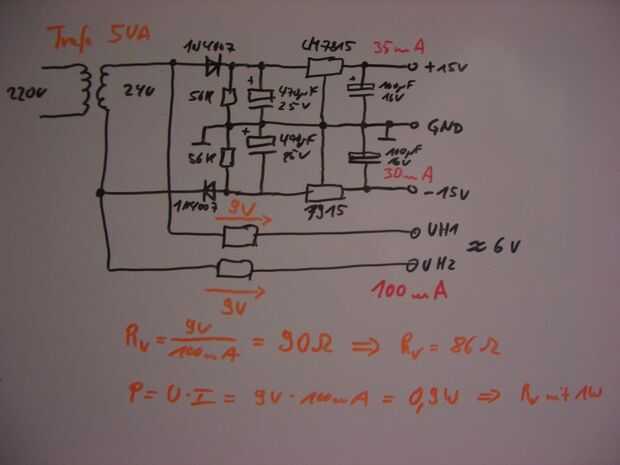

Siguiente idea era aplicar la fuente de alimentación mediante un transformador y reguladores lineales de corriente continua. Esto sería fácil, pero entonces tengo que poner 220V en la pc. Parece ser una mala idea.

Finalmente decidí generar +-15V dc de 5V de la fuente de alimentación de pc. Por lo tanto faltaba paso encima de convertidores. He utilizado los componentes encontré en otros tableros del PWB que kalleb también ofertas en eBay. Estas son tarjetas de PIR, de manos de un kit gratis para teléfonos móviles construido por com.n.sense .shtml de http://www.greasemonkeyconversions.com/10609/Com_N_Sense_Hands-Free_Kit _ (Nokia_3310_etc) . Compré este pcb para el uso de las partes en el futuro proyectos de robótica.

El esquema de la fuente de alimentación es sacado de la hoja de datos del MC34063A. Este chip puede utilizarse para construir paso regulado positivo y negativo en convertidores. Utilizando paso convertidores uno de los problemas podría ser que el regulador de conmutación podría inyectar ruido en la ruta de audio. Si sube el volumen del amplificador puedo escuchar este ruido. Es más bien bajo, pero usted puede aquí.

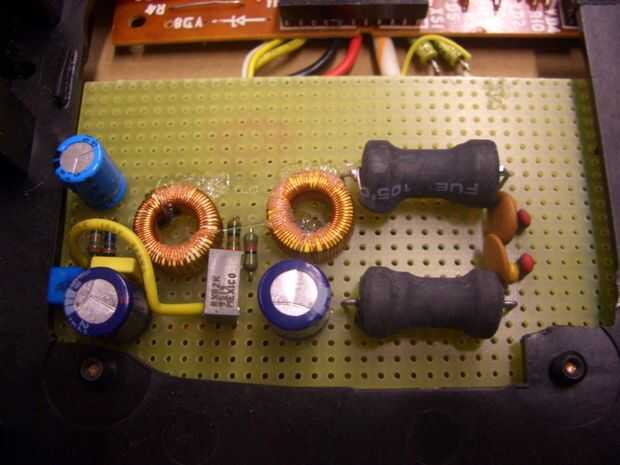

La fuente de alimentación se basará en un pcb experimental.

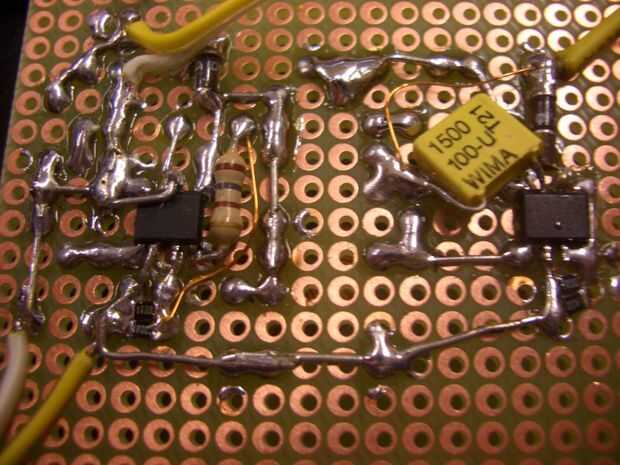

Construir la fuente de alimentación en una placa pcb experimental. Debe tener experiencia en soldadura al hacerlo. Los componentes son muy pequeños. No optimizar el diseño. Todo esto dibuja sobre 0.3A actual al final. El vu-metro se basa solamente sobre la 0.16A actual. Esto significa que la fuente de alimentación no es muy eficiente. El problema principal parece ser las bobinas que utilizan. El positivo y los reguladores de conmutación negativa necesitan diferentes bobinas. Simplemente tomé las bobinas de la pcb PIR sin cuidar de su valor. Podría optimizar pero eficiencia de la fuente de alimentación no es importante aquí.
La tensión de salida puede ajustarse con pequeños trimmers. Esto va desde sobre 12V a acerca de 17V. Usted puede experimentar cuidadosamente con tensión aquí...
En cualquier caso, por favor, prueba la fuente de alimentación antes de conectar al pcb de VFD.
