Construyendo una bicicleta de bambú de fibra de carbono de cero (4 / 7 paso)

Paso 4: La "plantilla" es...

Con el bambú listo, está listo para empezar a poner todos juntos.

Consideraciones de diseño

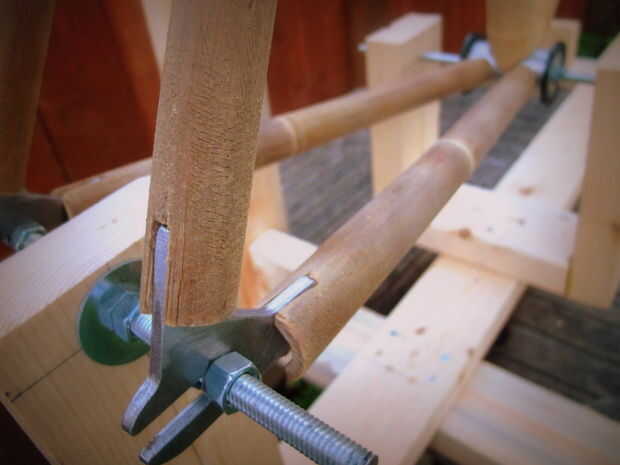

Decidí hacer la plantilla de construcción 2 x 4. Si mi dinero no era un problema, habría utilizado extrusiones de aluminio para hacer una plantilla versátil marco. Desafortunadamente, no fue dentro del alcance de mi presupuesto por lo que me conformé con madera. No fue el mayor en mantener todo perfectamente alineados, como una gran cantidad de bolas de ojo estuvo implicada. Sin embargo, hizo el trabajo y los materiales eran baratos.

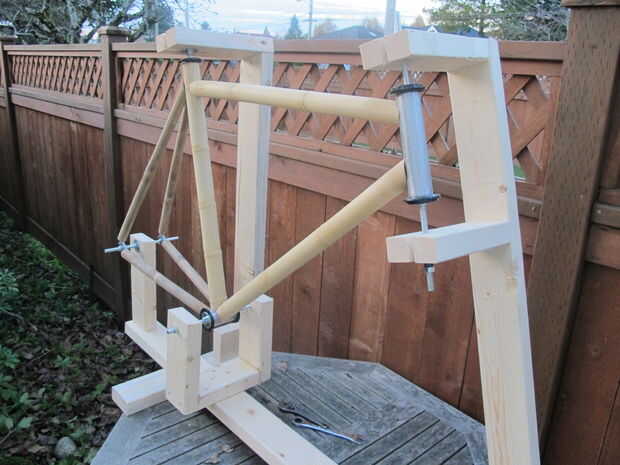

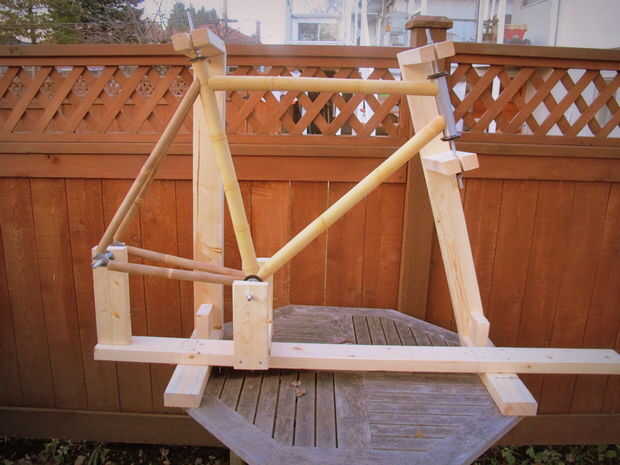

Hacer la plantilla de marco

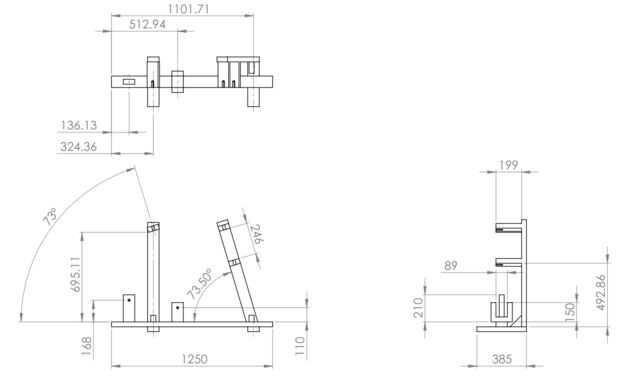

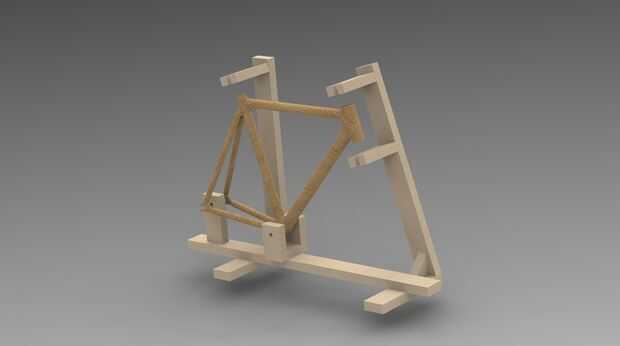

Una vez más, solía SolidWorks modelo la plantilla basada en mi geometría del cuadro y determinar las dimensiones necesarias. Sin embargo, sería adecuada batir hacia fuera la calculadora y high School secundaria geometría para llevar a cabo algunas mathrobatics algebraicas. Cualquier camino te llevará al mismo resultado final.

Cortar el bambú

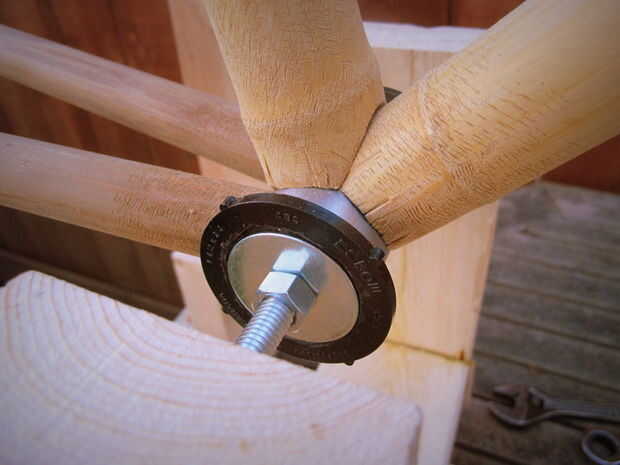

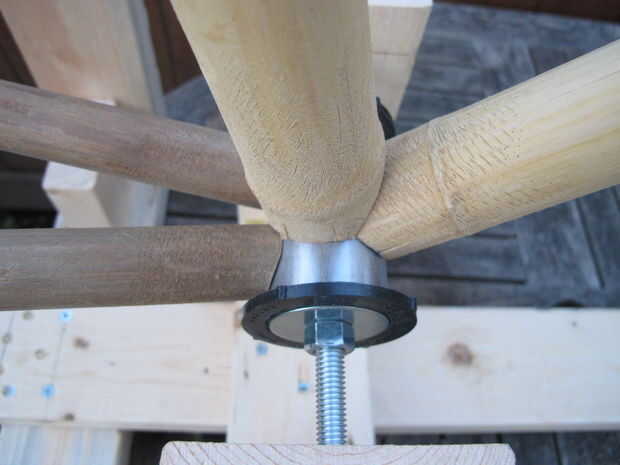

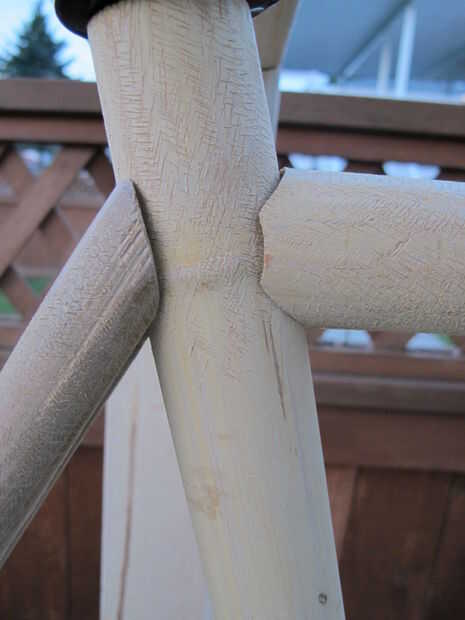

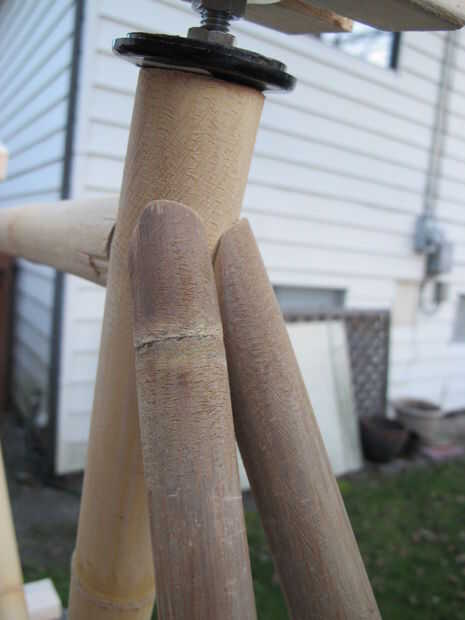

El biselado proceso resultado para ser un incremental rutina de ensayo y error para explicar las características del bambú y las curvas naturales. He quitado la mayor parte del material con una sierra y tallar herramientas, seguido de una escofina de media caña. Una vez que todos los polos fueron inglete, solía lija de grano 60 Desbaste la base de los polos para permitir que el epoxi y bambú para enlazar. También utilicé una sierra de mano para crear surcos al azar en el bambú para mejorar la adherencia. Luego viraron el marco usando oeste sistemas 105/205 resina y el endurecedor con 404 relleno de alta densidad para llenar cualquier huecos y proveer una base sólida para las juntas.
