Construyendo una bicicleta zapata con un CNC ruteado marco el jiggernaut (6 / 11 paso)

Paso 6: Cómo funciona la configuración de la plantilla de marco

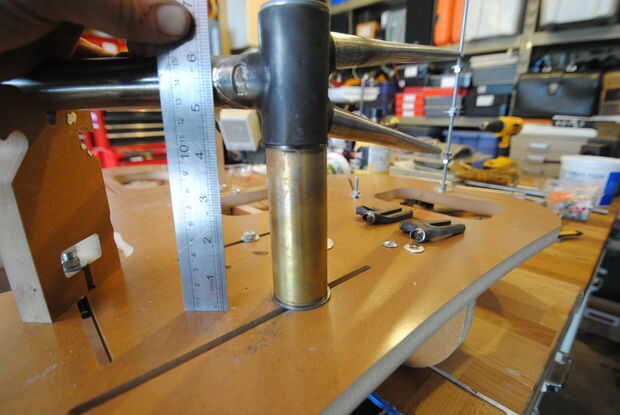

La plantilla que estamos utilizando (la Jiggernaut) se puede configurar para adaptarse a cualquier geometría del cuadro.  El primer paso es perno de la caja del pedalier hasta la placa posterior de la plantilla.  La línea central de la caja de pedalier debe estar en consonancia con la línea central del bastidor, la plantilla incluye las arandelas de cuña para dar cabida a pedalier ancho diferente.

Los tubos del armazón también necesitan que se celebrará con sus líneas centrales en consonancia con la línea central del bastidor.  Esto se logra mediante una serie de bloques de la uve.  La plantilla incluye vee bloques de diferentes alturas para acomodar tubos de diferentes diámetros.

Configuración de la plantilla implica enfrentar una articulación en un momento y prueba de montaje de los tubos y lengüetas mientras que el ajuste donde están colocados los bloques de vee.

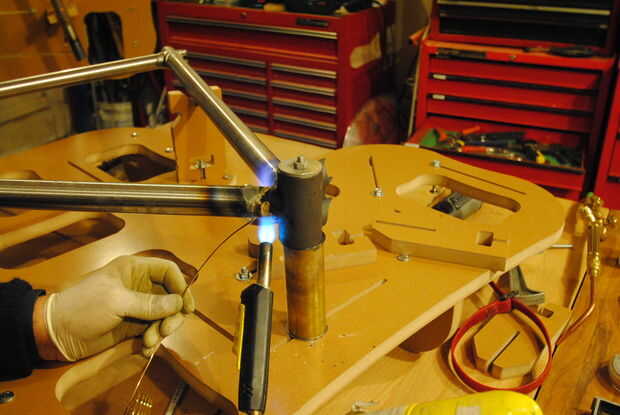

Aquí es un ejemplo para ayudar a aclarar.  El primer empalme a enfrentar es el tubo del sillín en el soporte inferior.  Una vez que esto está superado a Deslice el tubo del sillín en el soporte inferior y alinee la cope en el perfil inferior del soporte.  A continuación seleccionas el bloque vee que corresponde al diámetro del tubo y deslice debajo del tubo para que lo apoyen.  En este punto todo se alinean y la articulación puede ser soldada.  El resto de las articulaciones será muy similar a lo que fue descrito por lo menos para el triángulo delantero.
