Contador (0 => 99) utilizando Arduino UNO y dos 7Visor segmments (1 / 3 paso)

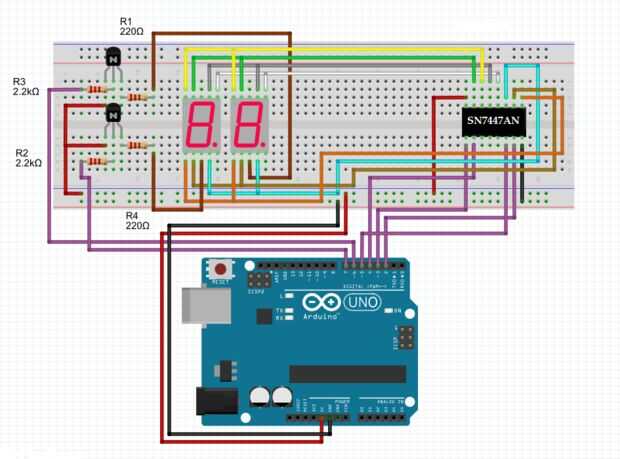

Paso 1: Paso 1: realizar el montaje

piezas necesarias:


  1. 2 monitores 7segmment ánodo común
  2. 4 resistencias: 2 (2,2 k) en las bases de los dos transistores + 2 (220) protecciones de 7 segmentos muestra.
  3. Referencia a 2 transistores bipolares NPN de 2N2222, donde equivalente (BC547).
  4. decodificador de BCD 7segmentos, referencia SN7447AN.
  5. Tarjeta Arduino UNO.
  6. Cables.
