Contador binario/dados (1 / 3 paso)

Paso 1: El esquema

El esquema es muy simple, por lo que hice no cualquiera construido digitalmente.

Sólo tiene que conectar LEDs a PORTB de 0 a 3 (1 º a PORTB0 etc.) y conecte a tierra.

A continuación, conecte los botones a la tierra y el otro extremo al PORTB4 y 5 por consiguiente.

(2.8-5V) y el poder GND del curso.

Por último, descargar y grabar el código (https://git.dzervas.gr/munchkin) a su AVR poco (que dejo como una tarea para ti, en cómo hacerlo...)

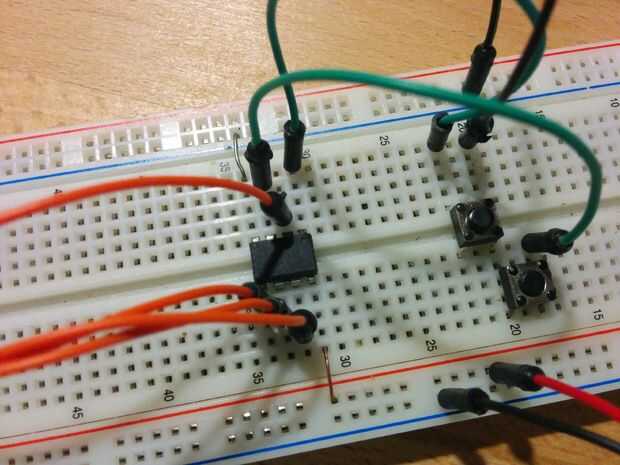

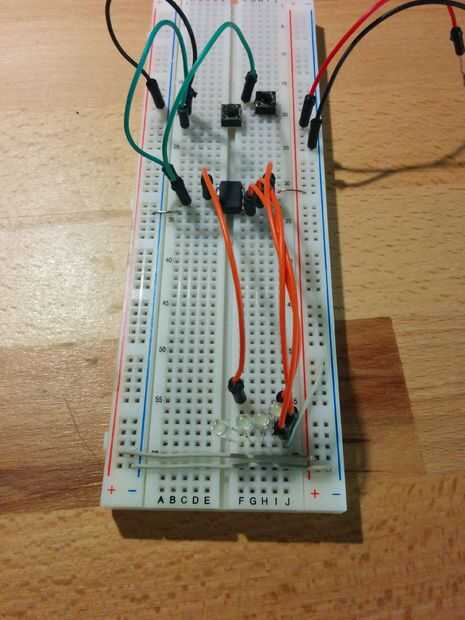

Pruebas en un protoboard y luego ir al siguiente paso

Nota: Para mi Attiny utilicé estos fusionan bits: (E:FF, H:5F, L:62). Esto desactiva el pin de reset y hace una entrada-salida regular, lo que significa que usted no puede reprogramar la mc sin un programador de alto voltaje.
