Paso 5: Montar el circuito

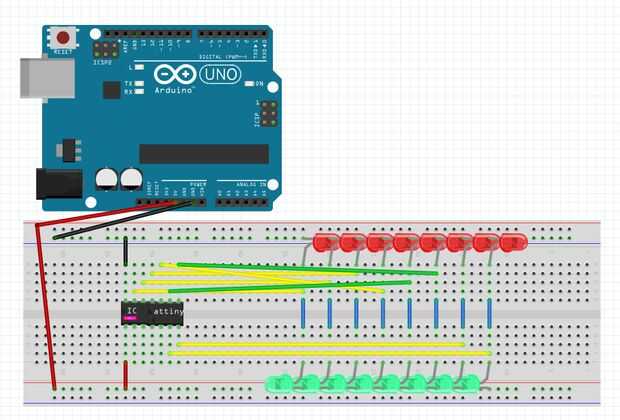

El diagrama no muestra las resistencias de cada LED.
En los LEDs rojos el cátodo (cable de resistencia) va a tierra y el ánodo va al pin. En el LED verde el cátodo va al pin y el ánodo para el carril positivo. Cuando el pin está alto el rojo LED será poco iluminado y cuando es baja se encenderá el LED verde.
La marca Rosa en el chip IC indica pin uno.
El Arduino se utiliza como una fuente de alimentación.
.
Aquí está una lista de los pines digitales y los números de los pines de Arduino:
Este enlace http://42bots.com/tutorials/programming-attiny84-a... tiene el cuadro completo del pinout para el Attiny84. No estoy incluyendo la foto porque no sé el estado de derecho de autor.
