Contador binario de RGB (1 / 20 paso)

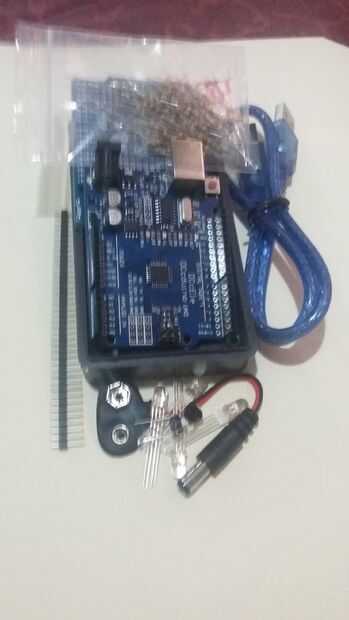

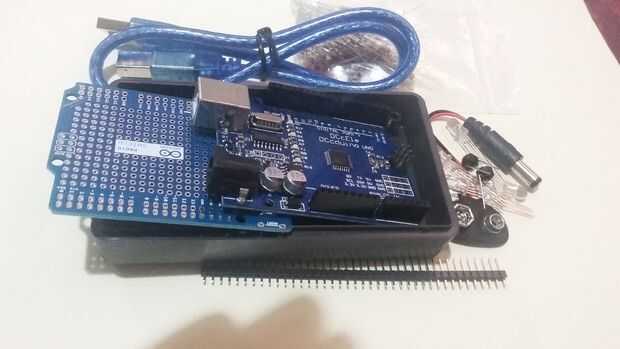

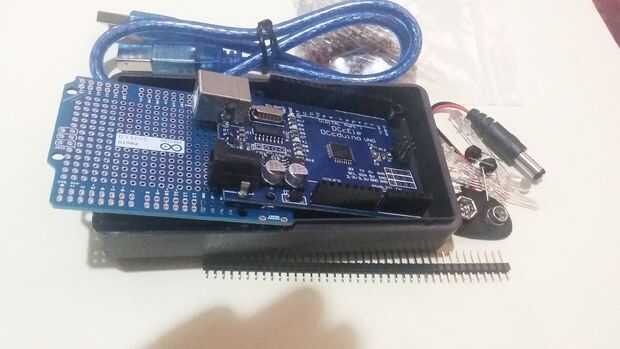

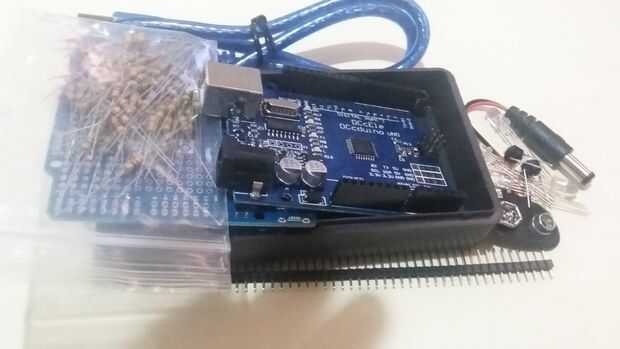

Paso 1: Lista de materiales

1 Arduino Uno Proto Shield (sólo PCB)

1 Arduino Uno R3 DIP edición (Revisión 3)

1 caja de plástico ABS para placas Arduino - ajustes UNO o MEGA

1 Conector EXT cabecera 40 posición 2,54 mm Thru-Hole recto 4

4-pin 5mm agua clara RGB LED - cátodo común

4 LED montaje Hardware LowPro T1-3/4 transparente

12 carbono de resistencia de la película 470 Ohm 1/4 vatios 5%

2 resistencia carbono película 10k ohmios 1/4 vatios 5%

2 de 6,2 mm de diámetro OFF-(ON) SPST redondo pulsador táctil - blanco botón

1 Cable USB 2.0 A / B 3 pies negro USB-A macho a USB-B macho

1 batería de 9V rápido con tapón del cañón 2,1 mm
