Contador binario de RGB (4 / 20 paso)

Paso 4: Instalar el segundo LED RGB

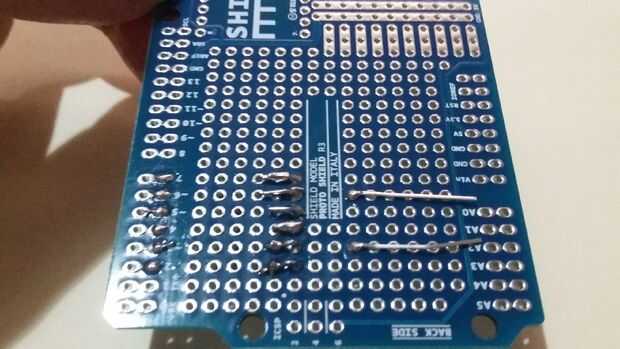

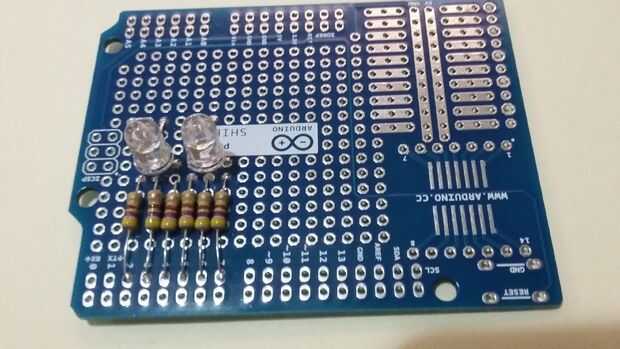

Instale el segundo LED RGB en combinación con sus respectivas resistencias; es decir, conecte una resistencia al pin rojo, otro pin verde y el otro al pin azul RGB LED mientras que la restante resistencia conduce a Arduino pin 5, 6 y 7 respectivamente. También, darse cuenta de cómo es la secuencia. Porque no debe olvidar la secuencia de los LED RGB, Compruebe la parte posterior de la PCB para que puedan ver que los cátodos comunes son d1, d2, d3 y d4 respectivamente desde el primer LED al último LED.
