Contador binario de RGB (5 / 20 paso)

Paso 5: Instalar el tercer LED RGB

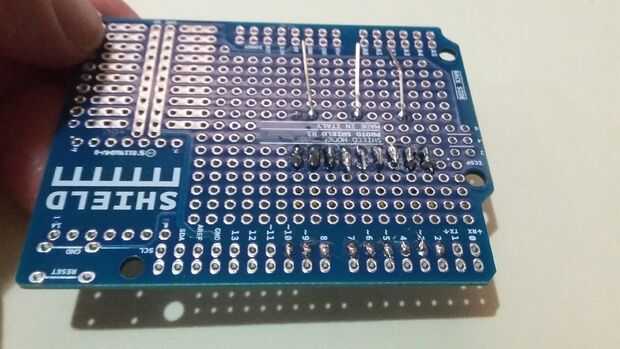

Instale el tercer LED RGB en combinación con sus respectivas resistencias; es decir, conecte una resistencia al pin rojo, otro pin verde y el otro al pin azul RGB LED mientras que la restante resistencia conduce a Arduino pin 8, 9 y 10 respectivamente. A continuación, Compruebe la parte posterior de la PCB para que puede ver la organizar de los LED RGB ya que los cátodos comunes son d1, d2, d3 y d4 individualmente desde el primer LED hasta el último LED.
