Contador binario de RGB (6 / 20 paso)

Paso 6: Instalar el último LED RGB

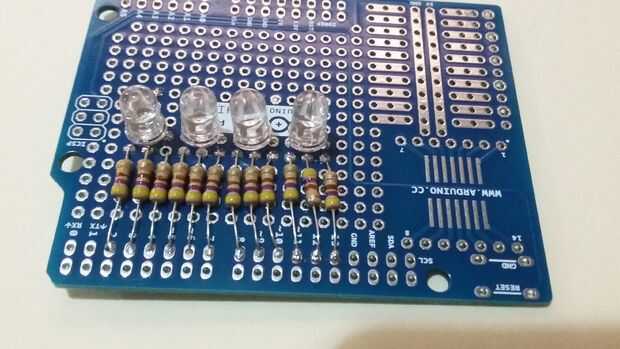

Instalar el último LED RGB en combinación con sus respectivas resistencias; es decir, conecte una resistencia al pin rojo, otro pin verde y el otro al pin azul RGB LED mientras que la restante resistencia conduce a Arduino pin 11, 12 y 13 respectivamente. A continuación, Compruebe la parte posterior de la PCB para que puede ver la organizar de los LED RGB ya que los cátodos comunes son d1, d2, d3 y d4 individualmente desde el primer LED hasta el último LED.
