Contador de 7 segmentos clicks de Arduino (2 / 3 paso)

Paso 2: Conectar el Arduino a la placa:

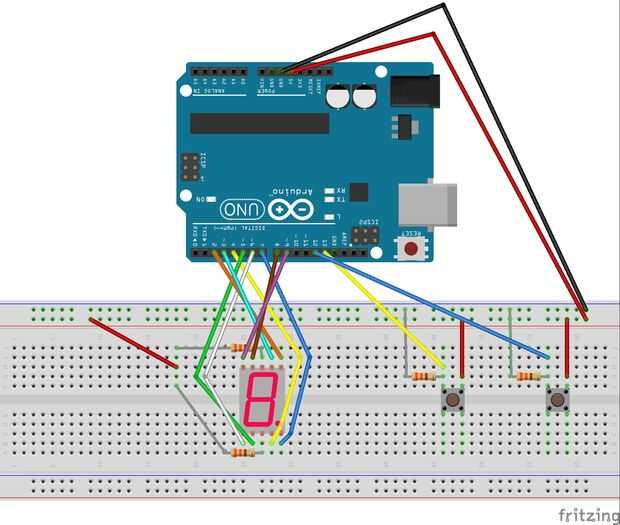

Conectar como se muestra en la imagen de arriba:

Arduino 5V pin para el PLUS de la protoboard.

Arduino GND al menos de la protoboard.

Pin 7-segmento 8 y 3 para el PLUS de la protoboard a través de sus resistencias de.

Nota: Si su pantalla de 7 segmentos un display de cátodo común, conectar pines 8 y 3 de la pantalla a la tierra!!!!

7-segmento 1 a pin Arduino pin 6.

7-segmento 2 a pin Arduino pin 5.

7-segment pin 4 a pin 4 del Arduino.

7-segmento 5 a pin Arduino pin 7.

7-segment pin 6 a pin 2 del Arduino.

7-segmento 7 a pin Arduino pin 3.

7-segment pin 9 al pin Arduino 8.

7-segment pasador 10 a pin 9 del Arduino.

Conexión de los botones:

Conecte un lado del botón con el PLUS de la placa;

Conecte el otro extremo a través de una resistencia al menos de la protoboard y Arduino pin 12.

Hacer para el segundo botón y conecte al pin 13 de Arduino.
