Contador de energía inalámbrico con Control de carga (1 / 5 paso)

Paso 1: Instalación de medidor de energía

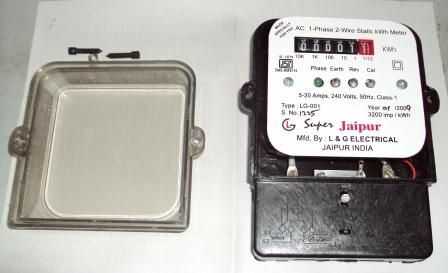

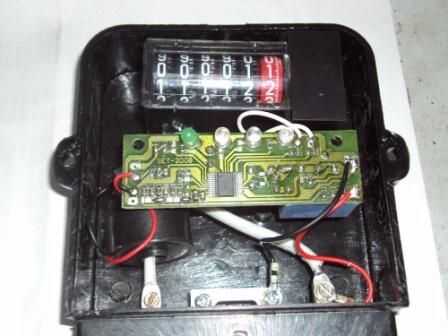

1. abrir primero el medidor de energía

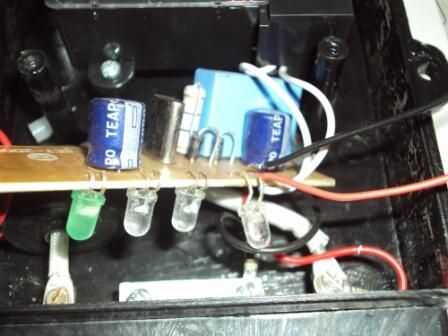

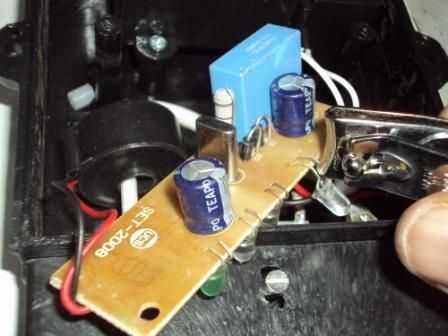

2. sólo corte el terminal cátodo del LED Cal

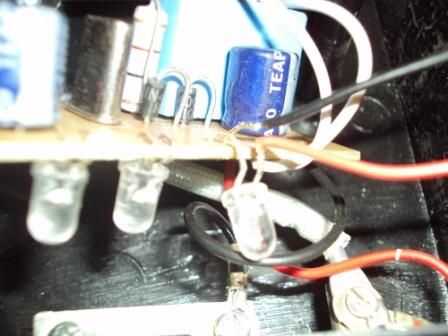

3. soldadura de 2 alambres en los 2 extremos del LED.

4. Conecte el cátodo del LED en el pin 1 del Opto-acoplador (MCT2E) y el otro extremo del LED para el Pin2 del Opto-acoplador

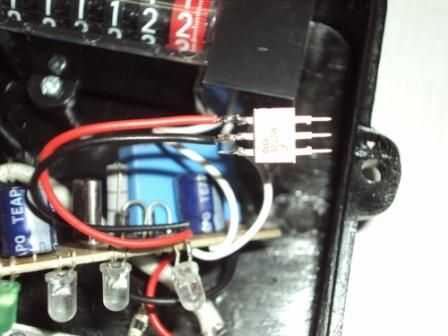

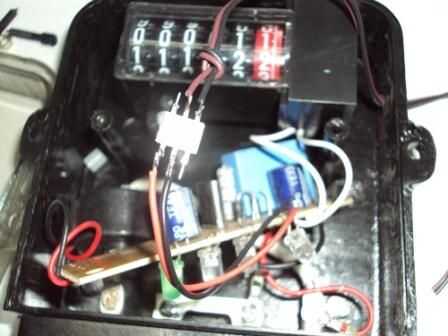

5. Conecte el pin 4 del opto-acoplador a un cable negro y Pin5 al cable marrón. Conecte el negro alambre a tierra del circuito para el medidor de energía prepago de proyectos o proyectos de lectura de medidores Auto. El cable marrón de llevar la salida de pulso.

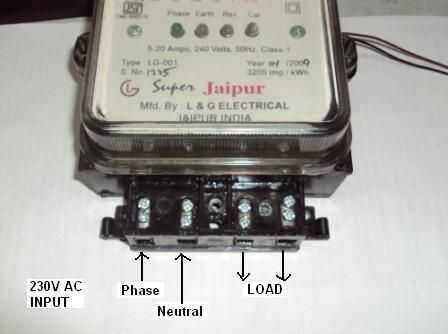

6. Conecte la fuente de alimentación y carga según este cuadro.
