Paso 3: Medición de tensión
Para medir voltaje, necesitaremos:
- Un Arduino
- El Arduino IDE (entorno de desarrollo integrado).
- Una resistencia de 100Ko.
- Una resistencia de 10Ko.
- Cuatro hilos, en al menos dos colores diferentes (rojo y negro son recomendados).
- Un protoboard o placa perforada adecuada y equipos de soldadura.
El Sketch de Arduino
Para eliminar la posibilidad que el Arduino funcionará un bosquejo anterior y funcionan de una manera desconocida, usted puede programar el bosquejo primero.
Para crear el boceto del voltímetro:
Abra el IDE de Arduino. Pegue el código siguiente:
Y guarde el bosquejo:
En el menú Archivo, haga clic en guardar como... Este esbozo comienza inicializando el puerto serie y declarar algunas variables: vPow – cuando accionado por un cable USB, es común para la alimentación de 5V de Arduino ser un poco menos que ideal.

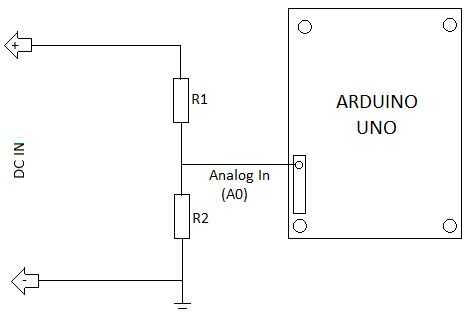

R1 – el valor (en ohmios) de la primera resistencia en el circuito.
R2-el valor (en ohmios) de la segunda resistencia en el circuito.
El bosquejo entonces envía información básica a la terminal, y muestra la tensión máxima que puede medirse con seguridad por el circuito de corriente.
El Monitor de puerto serie en el IDE se puede utilizar para ver los mensajes enviados por este bosquejo.
Puede encontrarse el puerto serie necesita conectarse desde el IDE de Arduino: en el menú herramientas, haga clic en Puerto serie y buscar el artículo que está marcado. El otro valor se deben utilizar son:
Pantalla: ANSI
Velocidad: 9600
Paridad: ninguno
Bits de datos: 8
Bits de parada: 1
Control de flujo hardware: ninguno
Control de flujo software: ninguno
