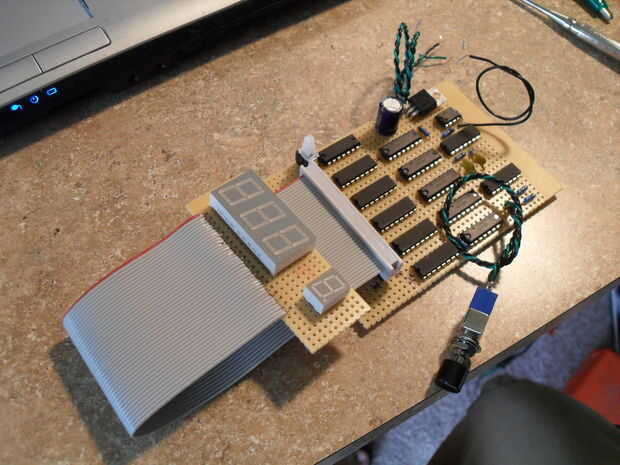

Paso 9: Poner todo junto
¿
¿Ninguna chispa? Buena. ¿Funciona? Es lo que pensé. ¿Tienes acceso a un osciloscopio? ¿No? HRM. Le sugiero pasar por el esquema y utilizando un probador de continuidad para hacer absolutamente seguro de que usted ha hecho todas las conexiones necesarias. Si tienes un osciloscopio, es relativamente fácil encontrar donde se pierden las señales.
Con toda probabilidad al menos tienes unos cuantos números mostrando cero correctamente. Utilice los números de trabajo para encontrar y solucionar errores en los demás números.
Si usted sospecha que su reloj no está trabajando, conecte un led de 6 Pin de IC5 a tierra. Debe parpadear cada segundo. Si lo hace, todos los relojes deben estar bien. Si no está parpadeando, entonces tratar de encontrar malas conexiones en los contadores en cascada.
