Paso 10: Pruebas de la función

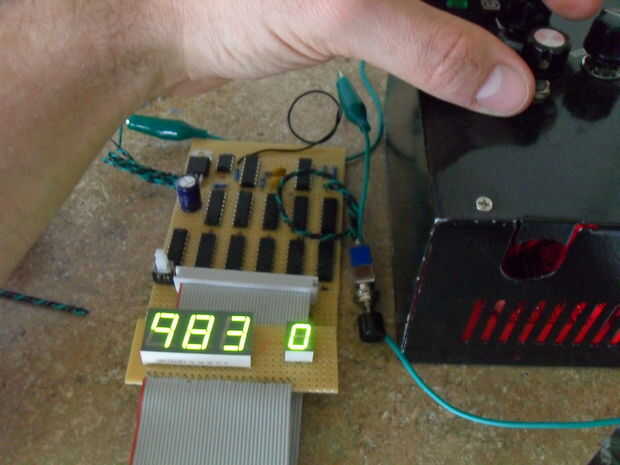

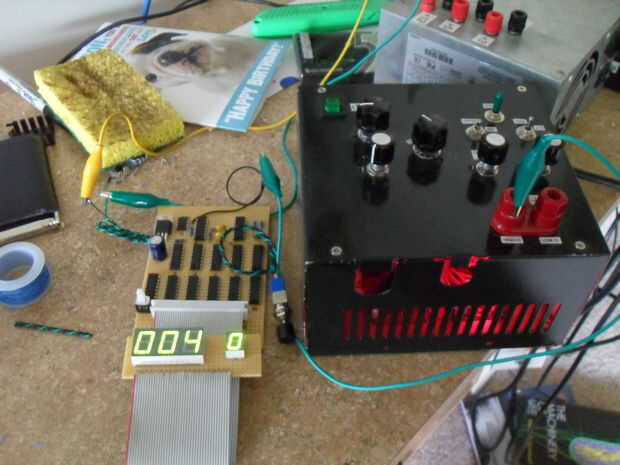

Ahora es el momento para conectar la entrada de señal a algún tipo de generador de funciones. Debe tener alguna manera de decir si el contador de frecuencia está haciendo su trabajo bien. Irónicamente, necesitarás un contador de frecuencia para eso. Si no tienes acceso a un generador de función que muestra la frecuencia, entonces usted necesitará encontrar otra manera para determinar la exactitud de su contador de frecuencia. Usted puede ser capaz de usar su computadora para generar una frecuencia conocida, por ejemplo.

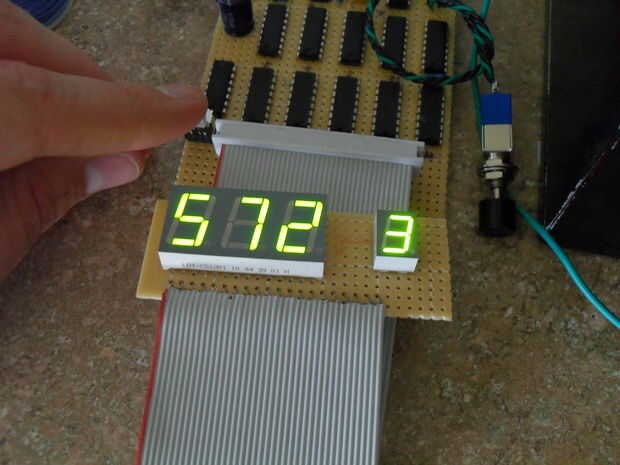

Cuando he probado la veracidad de mi contador con un generador de funciones de laboratorio, encontré que todas las mediciones fueron más o menos puntos. El contador de frecuencia funcionado exactamente como esperaba. Excepto para el el orden de magnitud más alta. Encontré que, medición de frecuencias superiores a unos 100kHz, el número es demasiado bajo por 10% o menos. La razón de esto tiene que ver con el uso de un cristal de 100kHz la señal de referencia. Hay un registro de cambio en el contador de frecuencia que realiza dos operaciones, uno derecha tras otro. Esto se hace para evitar que los contadores se borren antes de que las cuentas pueden ser trabadas a los codificadores de display de 7 segmentos. Sin embargo, hace un muy ligero retraso del orden de dos pulsos de reloj. Medición de altas frecuencias, este retraso se convierte en significativo, mientras que las frecuencias bajas aún se miden con bastante exactitud.
Esto se puede solucionar muy fácilmente, estaba sólo a perezoso para hacerlo. Le invitamos a probar sin embargo. En lugar de un cristal de 100 kHz, utilice un cristal de 1 MHz. Utilizar el contador BCD extra (recuerda, sólo la mitad de un contador BCD dual utilizado anteriormente) que dividir por 10. Esto hará que el tiempo de demora un orden de magnitud menor, resultando en un error de 1% en los de alta frecuencia en lugar de un error de 10%.
