Contador de frecuencia digital (11 / 11 paso)

Paso 11: Instalar el contador de frecuencia en un generador de funciones

La idea de este proyecto para mí fue instalar el contador de frecuencia en el generador de funciones que hice, así que tengo un generador de función real de calidad razonable que podría utilizar para mis proyectos de electrónica. Significaba encontrar habitación dentro de la caja de suministro de energía ATX llena ya que había utilizado. Tuve que empujar los alambres fuera del camino, asegúrese de que nada corto y montar el tablero del contador de frecuencia en la cavidad sobre el tablero del generador de funciones. Entonces tuve que recurrir a los + 12v y tierra líneas al poder regulador de 5v del contador de frecuencia. Luego conecté la señal de alta impedancia de salida del generador de funciones a la entrada de señal del contador de frecuencia. Cuando esto ha sido probado, funciono muy bien.

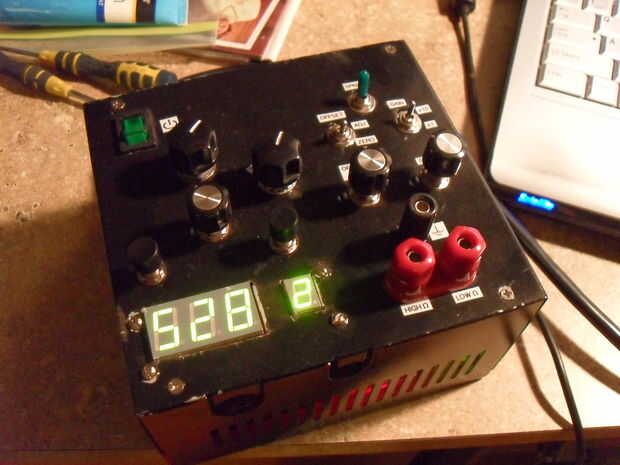

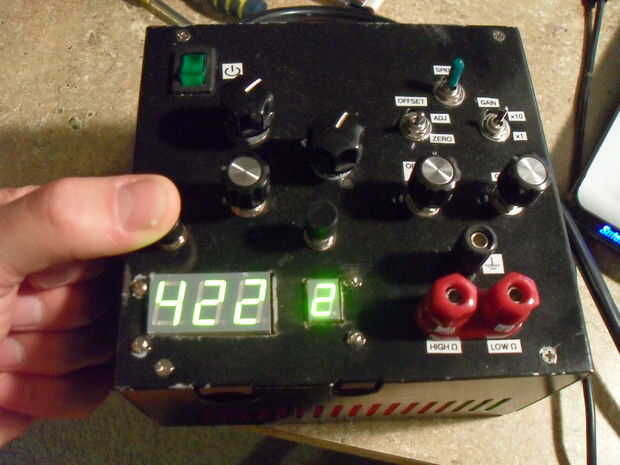

Luego tuve que cortar en el caso de fuente de poder ATX con una herramienta Dremel para hacer aberturas rectangulares de la pantalla LED. Esto fue bastante difícil y bastante sucio. Si estás haciendo lo mismo, yo recomiendo cortar este orificio antes de pintura e instalación de las perillas y botones en la carcasa .

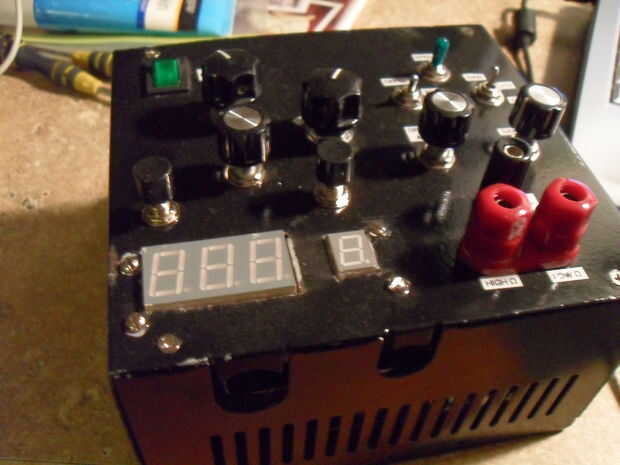

También necesitaba perforar agujeros para los tornillos que la pantalla en el lugar, así como los agujeros para los dos botones momentáneos orden de magnitud de control y cierre anular.

Una vez que instale el contador de frecuencia en algún tipo de vivienda, el proyecto está completo!

Gracias por leer este Instructable y mirar hacia fuera para mi próximo, que estoy en el proceso de construcción: un Arduino powered, rover de alfombra equipado de sensor posición sonic!
