Contador de frecuencia digital (6 / 11 paso)

Paso 6: Hacer conexiones

Esto fácilmente es el paso más tedioso. Una de las cosas más bonitas de la electrónica digital es que casi ningún cálculo se requieren. Cada chip realiza una tarea específica y está diseñado para trabajar con casi todos los otros tipos de electrónica digital. Sin embargo, el número de conexiones es mucho más alto que la mayoría de los proyectos analógicos que te vas a encontrar.

Use un alambre de calibre inferior (~ 26AWG) para suministrar energía a todos sus componentes primero. Este vira sus fichas en su lugar y le permite probar que todos ellos están recibiendo buena energía antes de continuar (poco importante).

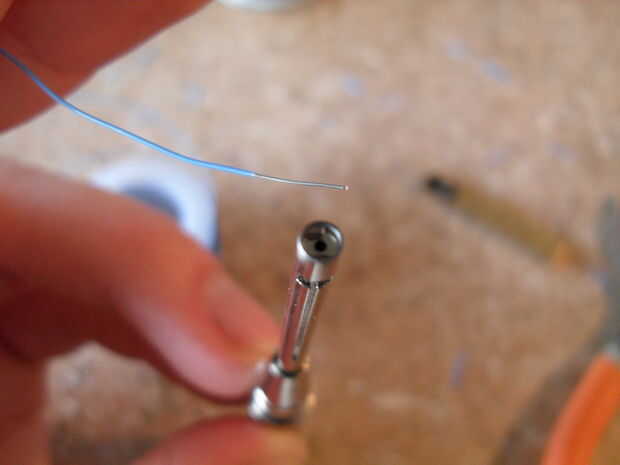

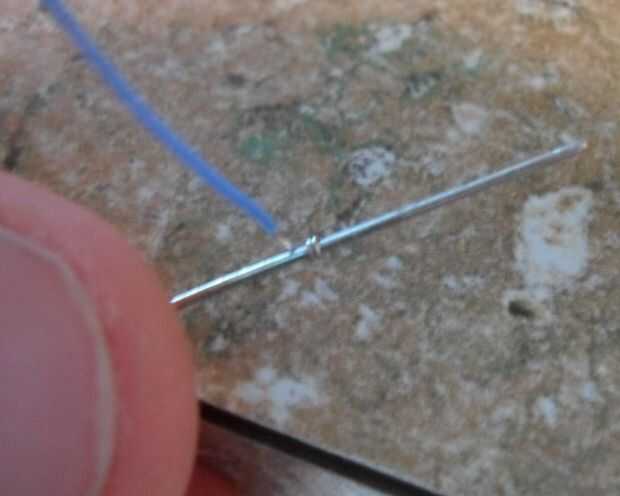

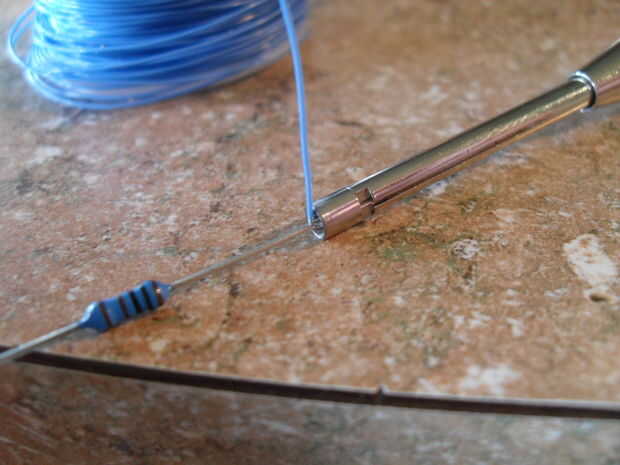

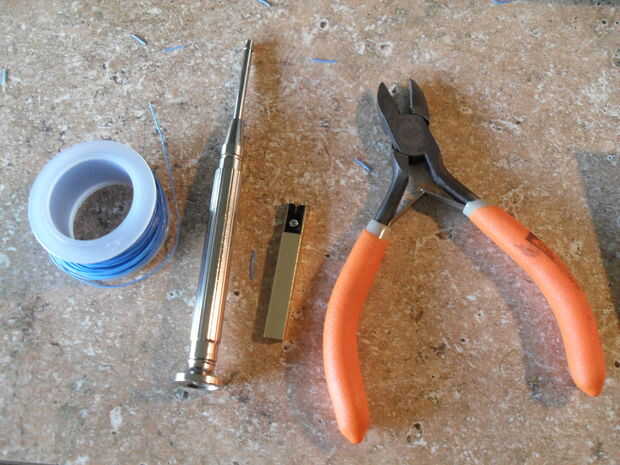

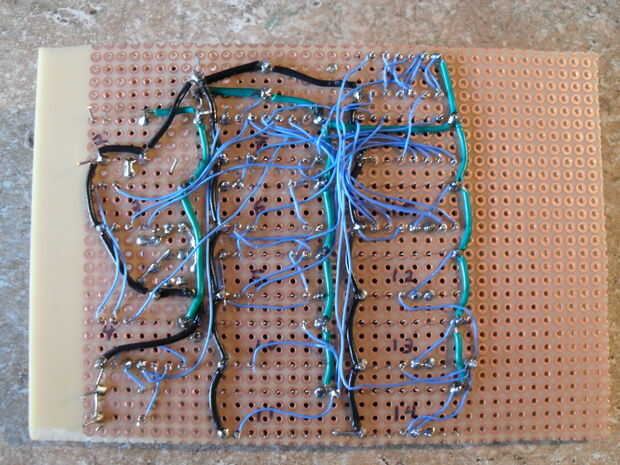

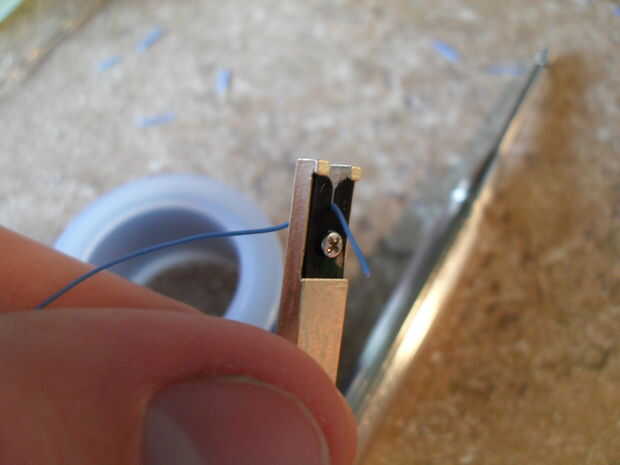

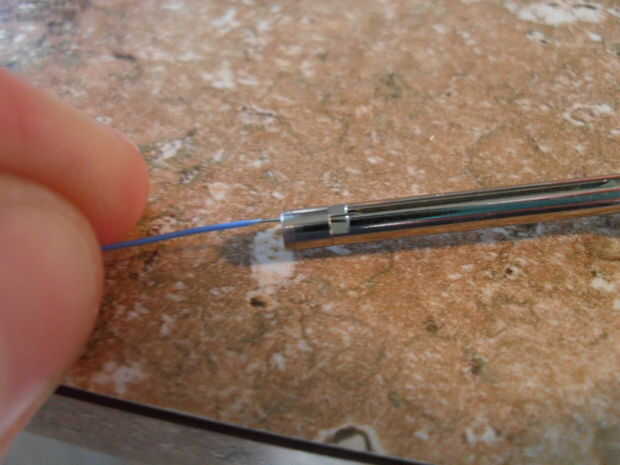

Para hacer todas las conexiones, recomiendo usar alambre que envuelve técnicas. Envolver las herramientas y el alambre alambre están disponibles en Radio Shack. Siga las imágenes para tener una idea de qué hacer. La idea básica es que nos gustaría ser capaces de hacer estas pequeñas conexiones poco constantemente y limpio, sin el uso de soldadura. Soldadura tiene varios problemas. En primer lugar, sólo desea aplicar calor suelda a ICs sensibles si es absolutamente necesario. En segundo lugar, para ICs de soldadura es más o menos permanente. ¿Alguna vez intentaste desoldar un IC? No quieres tener que hacer eso. Cuando todas las conexiones están hechas y la cosa funciona, entonces usted puede soldar los ICs.
