Paso 8: Pantalla de LED
Tome la longitud de cable de cinta de 40 conector y encontrar una manera para quitar todos los cables uniformemente. Lo hice por anotar ambos lados con un cuchillo, entonces tirando firmemente de esta marca de puntuación con un destornillador de cabeza plana. Con bastante trabajo, el aislador debe empezar a llegar lejos del resto del cable, dejando 40 uniformemente, los alambres expuestos. Es necesario alimentar estos alambres en un trozo de 3 x 7.5cm de protoboard. Para hacer esto tuve que torcer a mano todos los cables poco, luego la lata con soldadura para hacerlos sólidos. Ya que los cables de cinta son separados por 0,05 pulgadas, el protoboard se espacian cada 0,10 pulgadas, tendrás que colocar sistemáticamente cada otro alambre en una hilera de agujeros, con los otros cables en la siguiente fila de agujeros. Haciendo esto por 40 alambres todos a la vez es un poco complicado, pero se puede hacer. Soldar en su lugar tan pronto como sea posible. No quiere perder todo ese trabajo.

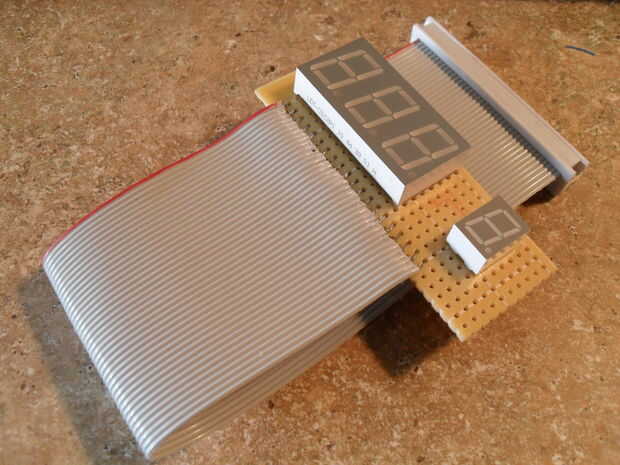

Segmento de lugar el 7 de 3 dígitos y 1 dígito se muestra en el pequeño pedazo de protoboard. He dejado 5 agujeros entre las pantallas grandes y pequeñas. Más tarde me voy poniendo una etiqueta en este espacio que indica que la cifra pequeña es un multiplicador del orden de magnitud.

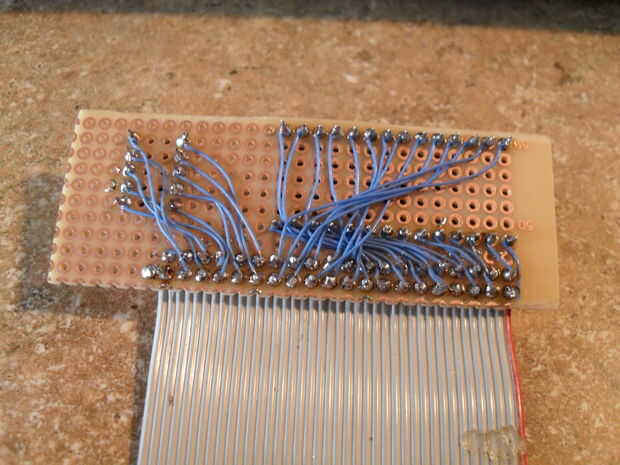

Envoltura de cable uso para conectar la pantalla para el cable de cinta. Decidí llamar al cable rojo de la cinta "1" y hacia arriba el número después de eso, con cada número que corresponde el número pin de la pantalla grande. La pantalla grande tiene 28 pines, así que el 29 de cable se conecta al pin 1 de la pantalla pequeña. La pantalla pequeña tiene 10 pins, por lo que el número total de hilos requeridos es de 38. Decidí ignorar el hecho de que hay redundantes pernos y pines sin usar punto decimal en esta etapa. Sólo quería ser sistemática y fácil de conectar el cable de cinta.
