Paso 10: Crear caja de plexiglás

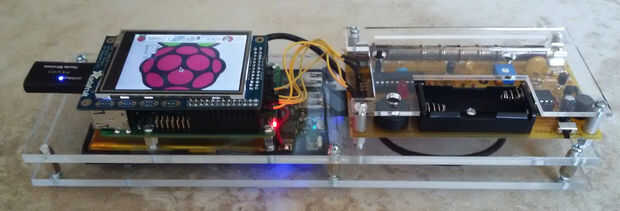

Este instructable muestra cómo construir el caso mejor aspecto para un contador Geiger. Sin embargo, quería una caja de plexiglás.
Asegúrese de que todos los componentes se apaga y se desconecta.
Utilizando una sierra de mesa cortar dos o tres hojas del plexiglás que en 11 por 3 1/4 in. La portada es opcional.
Diseño de los componentes. Pongo
- Cargador de batería en la bajera, y
- Frambuesa Pi y poderoso Ohm en media hoja, y
- nada en la hoja superior (tapa con agujero para pantalla táctil)
Cada tablero tiene orificios de conexión. Después de componentes, utilice rotulador para marcar agujeros en plexiglás.
Abrazadera de plexiglás para una pieza de madera y perfore a través del plexiglás en madera.
PELIGRO. Abrí al cargador de batería, apalancando suavemente el plástico de la parte posterior y a continuación se empuja suavemente el contenido de la caja de aluminio. La batería contiene un pack de litio. No estoy seguro quitar la batería de su caja es una buena idea y puede ser peligroso. Si decides hacerlo ten mucho cuidado.
El litio se encuentra en una capa delgada. No no la puntura la película. Quité la cinta que sostiene el litio. La batería y la electrónica está en una base de plástico. Puse la batería donde quería en el plexiglás y luego lo sujeta en su lugar a la hoja inferior de plexiglás. Luego con suavidad levantar la batería y perforado 1/dos 8 en agujeros de los agujeros en el soporte de plástico de las pilas y a través de la hoja inferior de plexiglás. I luego poner tornillos por los agujeros, poner la batería en lugares y sustituye a la cinta para sujetar el litio en su lugar.
Una alternativa a lo anterior sería utilizar clips para mantener la batería en su lugar.
Para hacer las cosas bien, puse las piezas juntos y tomaron distancia varias veces. Poner juntos y desarmarla me permitieron hacer las cosas bien.
Como parte de poner las piezas juntas, presenta los componentes y marcado donde estaban los agujeros a taladrarse en el plexiglás. Puesto que los componentes y los agujeros abarcan varios niveles, es importante hacerlo bien. Una vez todo alineado, perforé los agujeros.
Conecté las piezas con 1/4 en y 1/2 en las tuercas de maleficio. Tengo las tuercas hexagonales en Fry. Es mejor comprar las tuercas hexagonales en línea, puesto que el caldo en Fry es generalmente empobrecido y demasiado caro.
Una herramienta de trabajo pesado cortando viene muy bien. No he podido encontrar tornillos de máquina #4-40 que fueron la longitud correcta. Terminé de cortar a la longitud adecuada con mi lata snip.
Conectar todo junto y listo!
