Paso 1: manifiesto
-registro de datos SD micro
-reloj de tiempo real apaga el contador en la noche para ahorro de energía
-desconectados los LED desde el microcontrolador para reducir la potencia promedio y 6,6 ma cuando no esté en uso
-pequeña batería tendrá una duración de meses
-células solares energía listo
-sensores de temperatura ilimitado
-puede realizar estimaciones de tamaño de la abeja (trabajador vs abejones) y por lo tanto, controlar la actividad de drone/trabajador
-3D impreso a su vez estilos o puertas
-para la venta completa sin batería $400 o hacer su propia (véase abajo)

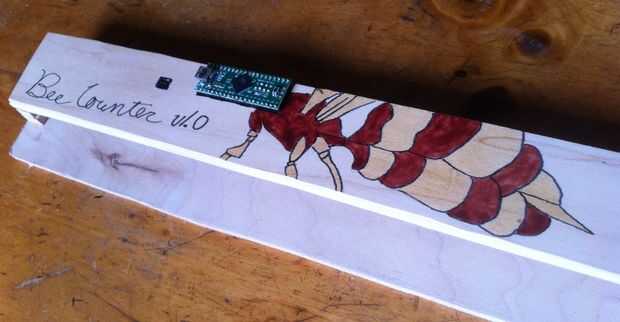

Aquí están las especificaciones para la versión 1. Este instructable detalles versión 1, que es fácilmente actualizable a la versión 2 aunque yo no he proporcionado planes completos.
-95% exactitud
-Funciona apagado USB power
-debe ser resistente a la lluvia con una cubierta

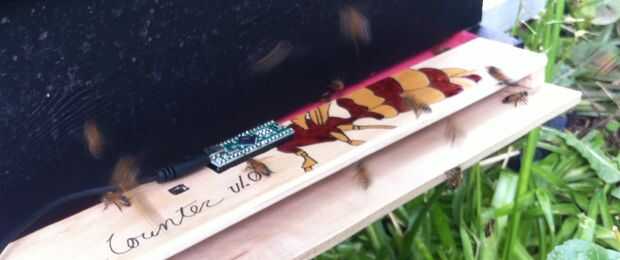

-las abejas se adaptan a la nueva apertura en pocos minutos
-monitoreo en tiempo real en google docs
-Conexión USB vuelca datos en el archivo de texto portátil
Aquí le damos los planes para construir su propio. Existen instrucciones generales para la creación de prototipos o puedes ir a la página del circuito y copiar mi Junta exacta y circuito.
1. comprar un par de sensores infrarrojos (IR)
-Sparkfun: http://www.sparkfun.com/products/9542
-Haz algunas resistencias de 50K y 100K de 30K para determinar la sensibilidad de entrada digital...
-Haz unas 10, 20 y resistencias de 50 ohmios para alimentar el LED IR
2. prototipo sus piezas con un Arduino
-Utilicé una abeja muerta sobre un cable
-su un circuito fácil

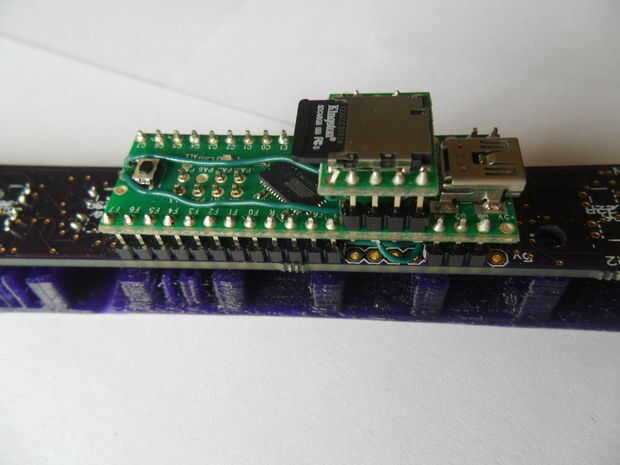

3. seleccionar un microcontrolador... He utilizado el Teensy ++
-misma interfaz de usuario Arduino...
-tiene 46 entradas y salidas,
-su barato, y
-diseñado localmente aquí en Portland...

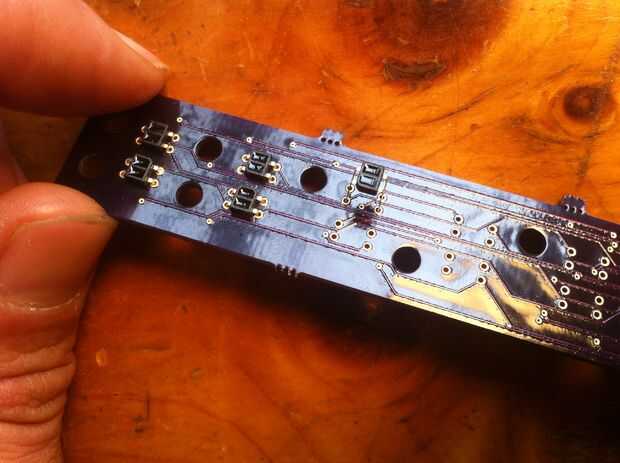

4. diseño de la placa de circuito impreso con EAGLE gratis
-Tomé una clase de 4 horas en dorkbotpdx.org aquí en Portland. el software es gratuito.
-tenerlo impreso a través de dorkbot en Portland $45 para 3 tableros

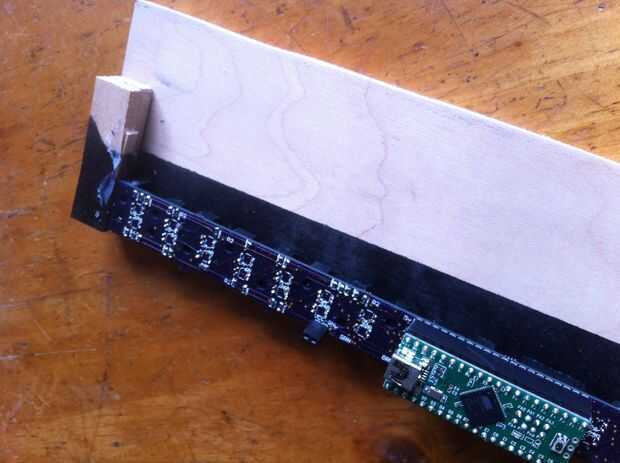

5. poner todo junto
-soldadura de los componentes de la Junta
-calibrar sus sensores
-ajustar su programación
Costo y componentes para mi tablero en bruto ~ $110
- Placa de circuito impreso$45
-qty(44) sensores de IR QRE1113 $33
-Teensy ++ $24
-resistencias y pasadores $10
-mi tiempo $ouch!
Mensaje si su interesado en mí poner juntos un juego que podría ser $130 si quiere hacer el soldado y caliente pegamento haciendo fuego sobre ti mismo!
