Paso 4: 4 bits módulo de pantalla

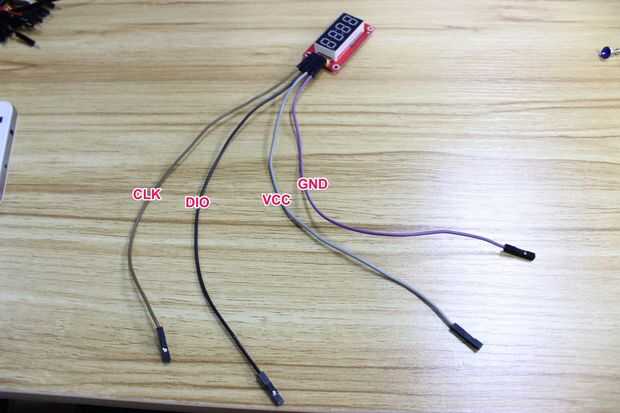

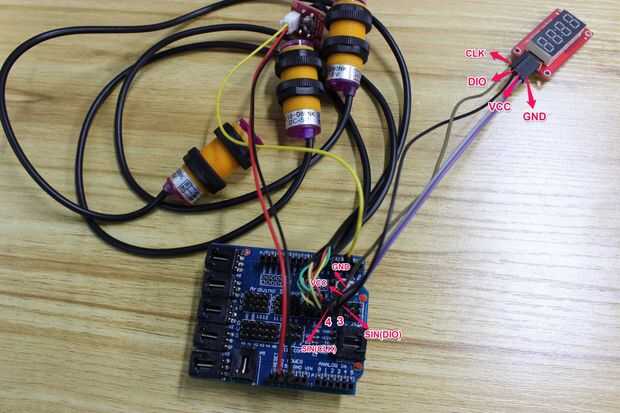

Por fin tenemos algo para mostrar la cantidad de mercancías, finalmente elegir que los 4 Bits módulo de pantalla Digitron tablero controlador que uso TM1637. Está conectado al protector del sensor con 4 cables de puente, el enlace de "CLK" para el "SIG" del puerto de D4, el enlace de "DIO" a lo "SIG" del puerto de D3. "VCC" vincular a "VCC" del puerto de D3, enlace "GND" a la "Tierra" de D3port. ¡Vale!

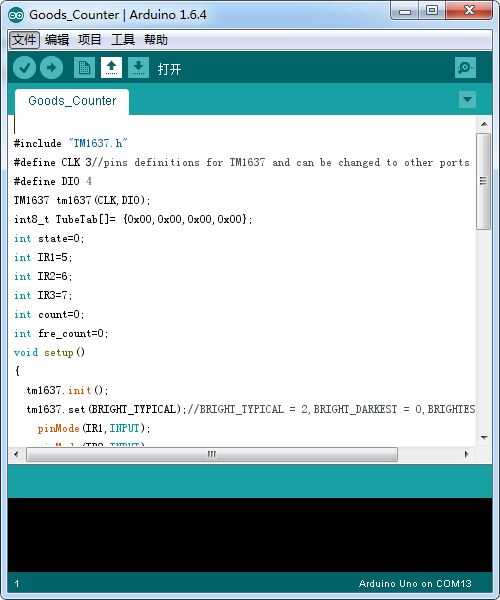

Pero tenemos que programarlo primero, abajo se encuentra los archivos de programa, usted puede downlod descomprimirlo, por favor recuerda poner el archivo llamado "DigitalTube" en la biblioteca y cargar el programa a su Crowduino - UNO, hará que nuestra aplicación tiene una función: Si algo bloqueando alguno de los tres switchs de sensor de infrarrojo, que va a hacer un recuento.

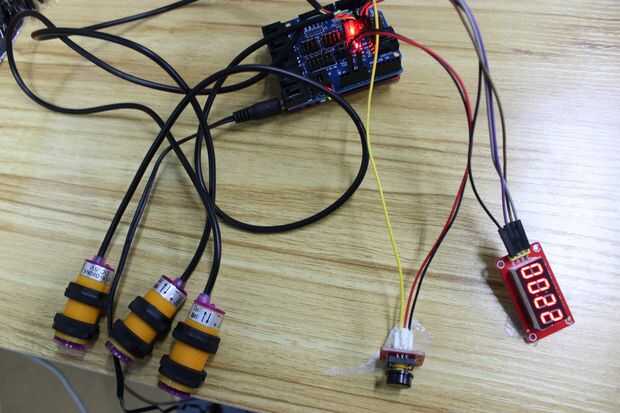

Hasta ahora, nuestro contador de mercancías se ha completado sustancialmente. Puede trabajar normalmente cuando usted la energía con un 9V, 1A de corriente. se podía ver la imagen que muestra su estado de trabajo.
