Paso 3: Conecte nuestros sensores
Ahora que ya tenemos nuestro escudo Grove instalado, vamos a obtener algunos de los sensores conectados así que podemos empezaron a leer datos!

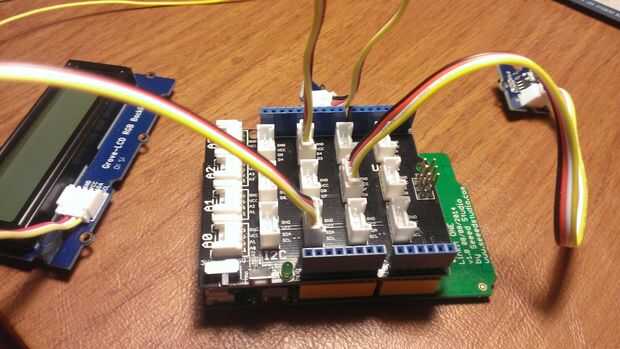

En primer lugar, vamos a cuidar de nuestro LCD RGB. Vamos a utilizar esto para mostrar cuántas flexiones que hemos realizado en una fila. Asegúrese de conectarlo a cualquier puerto I2C en LinkIt uno.
A continuación, vamos a conectar nuestro interruptor de distancia IR. Éste es el sensor que va todo junto. Estas cifras de sensores hacia fuera si algo viene en gama (y luego va fuera de rango) para nosotros, así que lo usaremos como sensor principal para decirnos si un Push-up ha sido completada con éxito o no. Tenga en cuenta que te cuenta a ajustar el tornillo en la parte superior de este sensor para poder configurar correctamente la distancia.

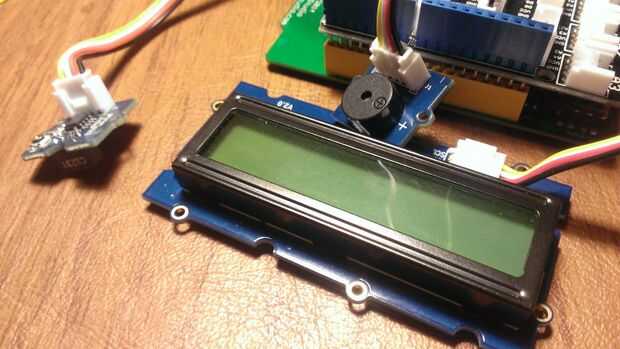

Por último, hagamos que nuestro timbre en. Seguir adelante y enchufe en uno de los puertos digitales estándar (cualquiera de ellos que se inicia con una D). Usaremos este sensor para notificar a nuestro compañero de entrenamiento cuando se realizó con éxito un Push-up, así que no tenemos que mirar constantemente la pantalla!
Si todo esto era confuso, no dude echar un vistazo en el diagrama por encima de etiquetas útiles sobre donde debe ir todo!
