Paso 1: Construir una barrera de luz IR
Barreras de luz IR son baratos y bastante fácil de construir. Encontrarás gran tutoriales aquí:
Aquí están mis dos centavos sobre lo que debe tener en mente construir una barrera de luz infrarroja: en primer lugar, no puede ver luz IR pero tu cámara. La imagen de arriba fue rodada con mi teléfono móvil, usar la cámara sin filtrar para comprobar si está funcionando mi diodo IR. En segundo lugar, es todo a tu alrededor. Tan mientras que edificio y breadbording la barrera de luz, su sensor probablemente se verán afectado por otras fuentes de luz que su IR-LED de IR! Hace un tiempo, pasé horas depurando un circuito una y otra vez hasta que finalmente me di cuenta de que el sol brillaba en mi sensor de IR...
Aquí usé un par emparejado de emisor y detector (Temic K153P), una resistencia de 220 ohmios para el emisor y una resistencia k 10 para el detector. Otras marcas de fábrica va a trabajar, también. Pero tienes que averiguar las resistencias adecuadas para su configuración, dependiendo del diodo y el sensor que tienes. Por supuesto, usted puede leer el manual del sensor (bien, ¿quién lee los manuales?) o puede jugar con diferentes resistencias para encontrar un buen umbral para el sensor. Tener en cuenta para proteger el detector de otras fuentes de luz IR - esto le ahorrará mucho tiempo!
La segunda foto de arriba muestra un sencillo circuito conectado a un ARDUINO. Aquí está un bosquejo de la prueba simple para la lectura del sensor de infrarrojos:
Conecte un LED IR a través de un resistor que empareja (generalmente funcionará ~ 220 Ohm) a 5v y GND
comprobar con una cámara sin filtrar (por ejemplo, teléfono móvil) si brilla
conectar el sensor IR a 5v y a través de una resistencia (por ejemplo 10k) a la tierra
Conecte la segunda etapa del sensor también a A0 de ARDUINO
int IRVal;
void setup()
{
Serial.Begin(9600); abrir serial
}
void loop()
{
IRVal = analogRead(A0);
Serial.println (IRVal, DEC);
Delay(500);
}

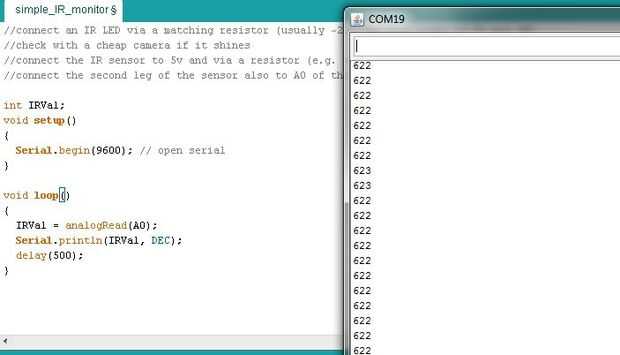

Carga este bosquejo a tu ARDUINO y abra al monitor serial como se muestra en la tercera foto de arriba.

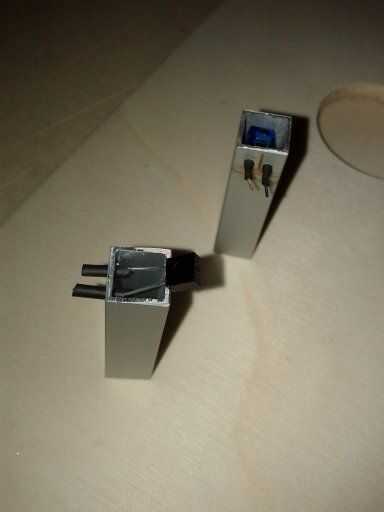

Cuando todo funciona, lo lightbarrier debe protegerse de otras fuentes de luz, por ejemplo, por montaje en esos tubos de aluminio como se muestra en las dos últimas fotos.
