Paso 2: Preparar el interruptor láser operado
Una fotorresistencia es una resistencia sensible a la luz, es decir, los cambios de la resistencia según la intensidad de la luz. La diferencia con el sensor de infrarrojos es que esta última es específica a la longitud de onda en el espectro infrarrojo de la luz mientras que el fotorresistor es sensible a un ancho de banda más amplio. Por supuesto se puede utilizar un sensor específico para la longitud de onda de su puntero láser - sólo usé lo que tenía a mano... La idea es, que golpeó el fotoresistor con un láser, detectar el aumento de la resistencia y utiliza esta señal como un interruptor.
La primera foto muestra la resistencia de un breadbord, conectado a 5v y a masa a través de un resistor de k 330. El último tramo se une además a la Arduino A0 para las pruebas de luz y resistencia de valores utilizando el mismo bosquejo como en el último paso.

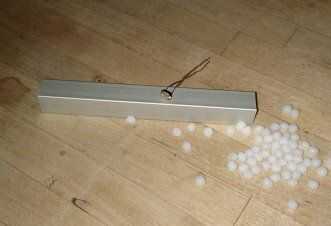

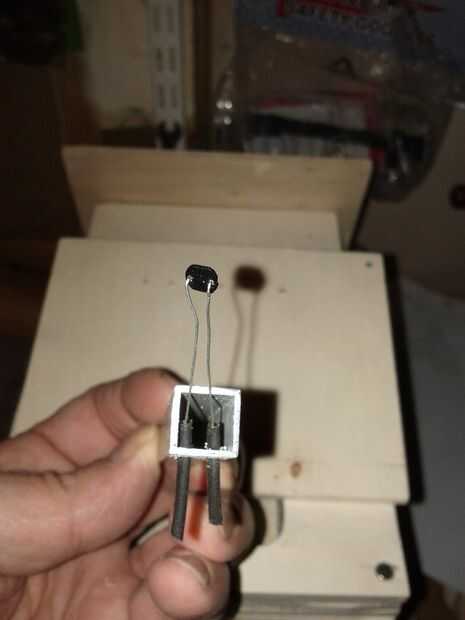

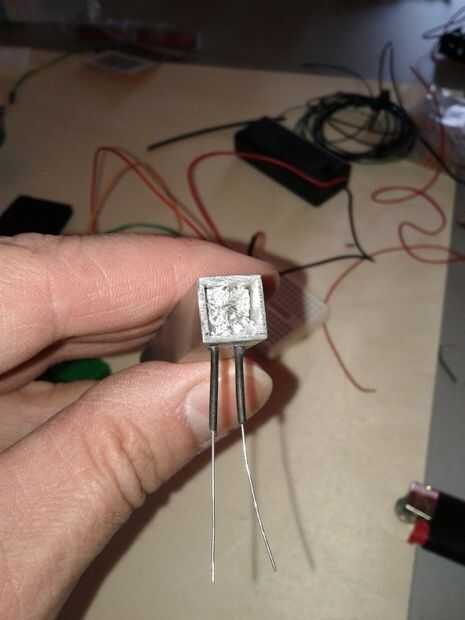

La segunda imagen muestra un trozo de tubo que cubre el fotoresistor para impedir que la luz del día provocando. Como este tubo va montado sobre el exterior de la caja, recomiendo usar un tubo más largo. I taladrar dos orificios para las piernas y relleno de la parte trasera con papel de aluminio y sellado con Polimorfia (globuli blanco en el Pic 2; Si usted no sabe polimorfo, google (o vea la guía de Material de bricolaje) y comprar por lo menos 250g de él - cambiará su vida de taller!). La última foto muestra el esbozo de prueba utilizando un Arduino. Los bajos valores de la fotorresistencia cubierto, los valores altos se registraron frente a la luz.
