Contador de visitante con relé de Control de habitaciones (1 / 7 paso)

Paso 1: Hacer la placa de

Primer lugar, tenemos que construir algo para celebrar todos juntos. Yo pude han optado por un caso cerrado, pero comencé simple. Si te sientes aventurero, no sería una mala idea incluir esto en una caja para una mejor protección y atractivo visual.

----

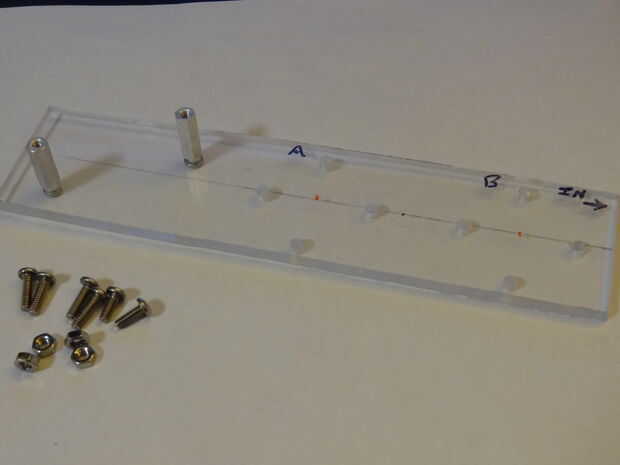

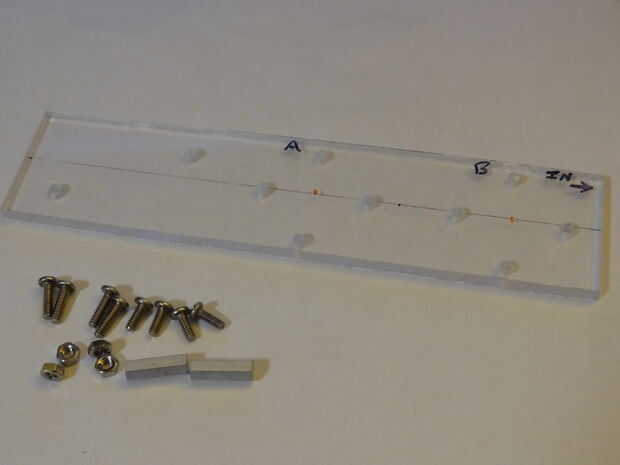

Esto es lo que necesita para mi hardware escueto construiremos:

* 3/16" espesor plexiglás
--> esto es barato pero estudiar lo suficiente para mantener esto todos juntos (además, yo uso plexi para todo)

* threadedstandoffs 2, metal o plástico
--> estas son para fijar la placa de circuito (PCB) a la placa posterior
--> por lo menos 1/4" de largo; Usé 3/4 separadores de metal porque eso es lo que tenía. 4 sin duda trabajaría mejor en asegurar lo PCB

* 8 tornillos 4-40, tamaño para caber sus plexiglás y separadores
>--> Asegúrese de que sean lo suficientemente largos para despejar el plexiglás, tablero del PWB y luego enrosque los separadores por lo menos 1/8"
--> usaremos 4 de ellos para montar el PCB

* 4 tuercas, tamaño y rosca para ajustar los tornillos de máquina
--> estos son para el montaje de los sensores IR

Corté el plexiglás de un pedazo más grande usando un Hanon. Puesto que esto es sólo plástico, debe ser capaz de conseguir mediante el uso de cualquier tipo de hoja.

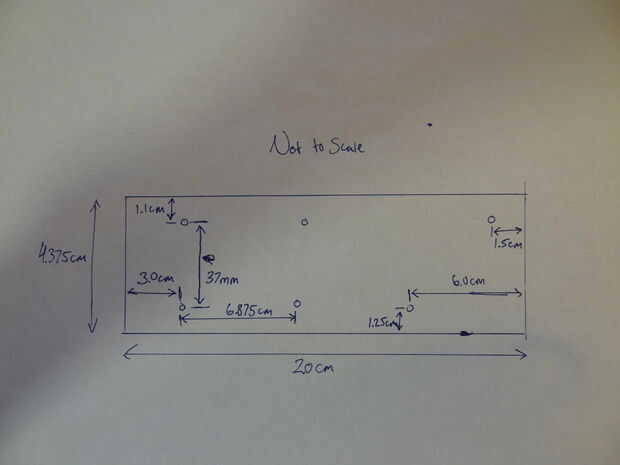

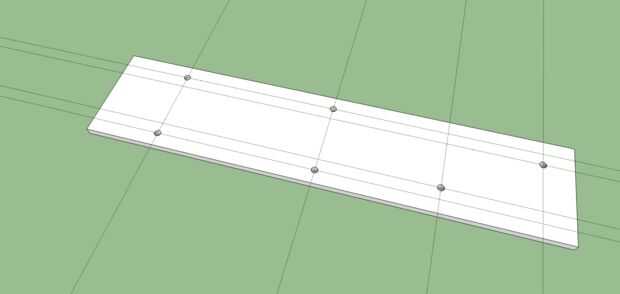

El dibujo dimensional se puede imprimir en escala 1:1
